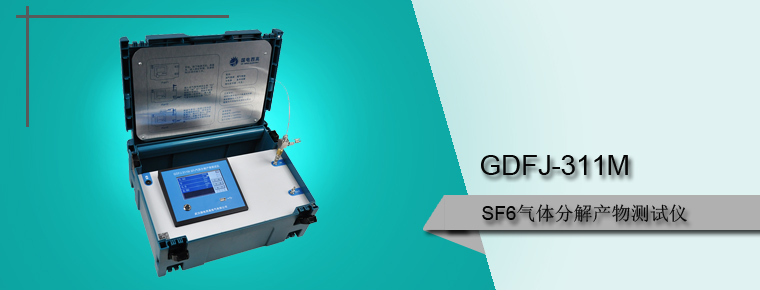

GDFJ-311M SF6气体分解产物测试仪

选型
产品概述
应用背景:

GDFJ-311M型SF6气体分解产物测试仪是我公司研制用于现场测试SF6气体分解产物的便携式仪表。其核心器件采用瑞士蒙巴波公司生产的电化学传感器作为SF6气体分解产物测试的感应原件,配合意法半导体专业硬件芯片及优秀的软件 算法,诞生了我公司全新一代的气体微量水分测试仪。

应用范围:
  • 电力用SF6气体电气设备的分解物分析
  • 回收再利用SF6气体质量检测
  • 研发用途
产品特点
  • 全进口高精度传感器,带自校验功能,分解物的检测数据全年稳定可靠。
  • 全通道高分子材料设计,器件采用乐可利、康茂盛、世伟洛克产品,保证无挂壁现象,保证测试速度。
  • 采用无油不锈钢体调节阀,确保检测数值的精确度。
  • 先进的软件算法,提升了进口传感器的测试精度。
  • 组合式机箱配置方案,用户可轻松组合相关仪器和附件。实现整体打包携带,使用户拥有更加轻松的使用体验。
  • 开机即可进行检测,无需震荡过程。
  • 温度折算与压力数据矫正。
  • 模糊计算技术。
  • 大功率锂电电源系统,可实现交直流双重供电。无需现场交流电源。锂电池供电在无需外接电源的情况下持续工作8小时以上。
  • 防电磁干扰电路设计,保证产品的可靠性。
  • 可拓展USB通信、串口通信、无线通信模块,可实现上位机通信及打印功能。(选配)
  • 大容量存储器,可实现1000组数据的存储功能。
  • 气路预处理功能,可在现场测试工作前进行测试管路净化,缩短了测试时间。(选配)
  • 仪器带有测试气体回收功能,可将六氟化硫测量气体进行回收。保护自然环境。(选配)
  • 最佳测试流量区域显示,使用者可以直观快速的调整气体流量。缩短测试时间。
  • 进气口采用微型自封接头设计,断开气路时被测气路不会发生泄漏。
技术参数
测 量 方 式 电化学测量原理 (瑞士蒙巴波电化学系列传感器)
使用环境温度 -20℃ ~ +60℃
测 量 范 围 SO2 0~200PPmv
H2S 0~200PPmv
CO 0~500PPmv
HF 0~50PPmv
测 量 误 差 SO2<10PPmv 时±0.3PPmv SO2>10PPmv 时 ±3%
H2S<10PPmv 时 ±0.3PPmv
H2S>10PPmv 时 ±3%
CO<50PPmv 时 ±2PPmv
CO>50PPmv 时 ±4%
HF<10PPmv 时 ±0.3PPmv
HF>10PPmv 时 ±3%
重复性误差 SO2<10PPmv 时 ±0.2PPmv
SO2>10PPmv 时 ±2%
H2S<10PPmv 时 ±0.2PPmv
H2S>10PPmv 时 ±2%
CO<50PPmv 时 ±2PPmv
CO>50PPmv 时 ±2%
HF<10PPmv 时 ±0.2PPmv
HF>10PPmv 时 ±2%
分辨率 0.1PPmv
显示单位 PPmv
气体流量 200 ~ 300ml/min
流量显示 0~1000mL进口数字流量计
样气压力 ≤1MPa
环境湿度 90%RH
测量数值影响 压力与流量无影响
电源 交直流两用(8小时以上的电池使用时间)、交流时:220V AC ±10% 50Hz
尺寸 395×295×155(mm)
重量 2kg
