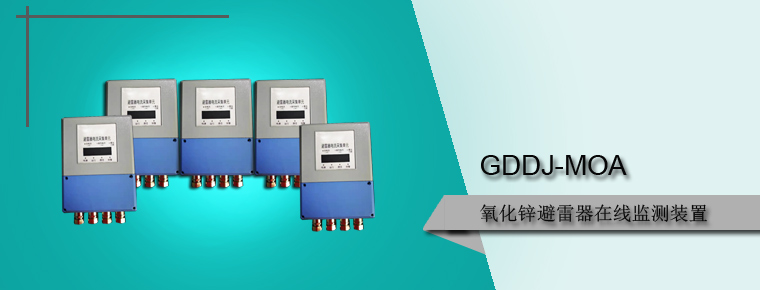

GDDJ-MOA 氧化锌避雷器在线监测装置

选型
产品概述

电力系统中的高压电力设备中电容型绝缘结构的设备占多数,除电力电容器外,电容式高压套管、电容式绝缘电流互感器、电容式电压互感器、耦合电容器等都属于电容型设备。对电容型设备的介质损耗因数、电容值、电流值等介电 特性进行监测可以发现尚处于早期发展阶段的缺陷,特别是介质损耗因数对发现绝缘劣化较为灵敏。

氧化锌避雷器由于阀片(电阻片)长期承受高压会产生劣化,引起电阻特性的变化,导致流过阀片的泄漏电流增加,另外由于避雷器结构不良、密封不严使内部结构件和阀片受潮,也会导致运行中避雷器泄漏电流的增加。电流中阻性 分量的的增加会使阀片温度上升而发生热崩溃,严重时,甚至引起避雷器的爆炸事故。因而对氧化锌避雷器的阻性电流进行在线监测,可用于诊断其绝缘状况,及时准确的发现故障隐患。

产品特点
  • 实时采集系统母线电压和设备的全电流,并通过计算获得谐波、阻性电流、等参数;
  • 具备电源、运行、通信、报警各种状态指示;
  • 具有RS485/CAN多种通信接口可选,实现数据上传;
  • 通过CAN通信实现同步采集,无需同步信号线缆;
  • 装置具有内部非易失存储空间,断电不丢失数据;
  • 装置具备自诊断和自恢复功能,装置异常、通信异常时报警。
  • 装置采用特制电流互感器、高精度模拟电路及先进的数字信号处理算法,以及特殊的同步处理技术,测量范围宽,精度高,抗干扰性能好。
  • 装置具有多种通信接口,可采用不同的通信拓扑结构接入电气设备综合监测系统。
  • 只需在被测电气设备下方安装测量单元,联接被测信号,并把通信接口和电源接口连接至现场总线上即可;
  • 穿心式电流互感器不破坏接地引下线,对电力设备的安全运行无任何影响;
  • 所有元件均采用工业化标准生产,具有良好的抗电磁冲击及温度突变能力;
  • 装置采用全密封设计,具备防腐、防风、防尘、防电磁干扰等功能,能适应户外恶劣运行环境。
技术参数
金属氧化物避雷器绝缘在线监测装置技术指标
检测参量 测量范围 准确度
全电流 100uA~50mA ±( 0.5% 读数 +5uA )
阻性电流 10uA~10mA ±( 1% 读数 +5uA )
电压采集单元技术指标
检测参量 测量范围 准确度
母线电压 35kV~1000kV ± 0.5%
系统频率 45Hz~65Hz ± 0.001Hz
谐波电压 3 、 5 、 7 、 9 次 ± 5%
一般性参数
通信接口 RS485通信接口 波特率:1200bps~19200bps,默认9600bps
隔离电压2500VRms
总线最大节点数:255个
CAN通信接口 波特率:10kbps~500kbps,默认10kbps
隔离电压2500VRms
总线最大节点数:110个
本地显示 电源、运行、通信、报警4位LED指示
电流采集单元可定制带数码管显示
工作电源 电压:85~264VAC
频率:47~63Hz
功率:≤5W
机械特性 电流监测单元本体尺寸:252mmХ164mmХ71mm,重量:2.0kg;
电压监测单元本体尺寸:252mmХ164mmХ71mm,重量:1.8kg;
防护等级 装置本体:IP65;
穿心电流互感器:IP68
环境条件 工作温度:-40℃~+65℃
储存温度:-45℃~+80℃
工作湿度:≤95%,无凝结
大气压力:80kPa~110kPa
海拔高度:≤2000m
