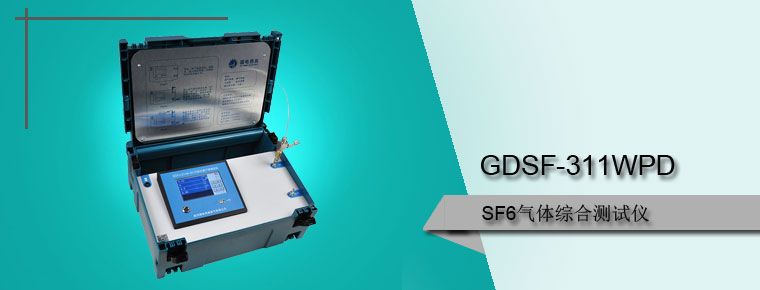

GDSF-311WPD SF6气体综合测试仪(三合一;三组分)

选型
产品概述

GDSF-311WPD SF6气体综合分析仪是集SF6湿度(露点)、SF6纯度测试以及SF6气体分解物测试于一体,将原来要用三台仪器才能实现的功能,集中在一台仪器。一次现场测量,即可完成所有指标检测,大大节省了设备中的气体,同 时减少用户的工作量,提高了工作效率。

GDSF-311WPD SF6气体综合分析仪之所以有优秀的性能,是因为采用速慧(smart quick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781),HVHIPOT公司引进国际先进的检测技术研发生产,全部采用了国外最优 秀的传感器;湿度(微水)采用稳定并且可靠的芬兰维萨拉、纯度采用德国Smart-GAS NDIR原理传感器,分解物测试采用瑞士曼巴波传感器。彩色液晶显示,实时显示各种参数,全程傻瓜式的操作,内置充电电池,交直流两用。

产品特点
  • 露点采用可靠的芬兰维萨拉传感器,保证全年漂移量小于±1℃
  • 纯度采用了先进的NDIR传感器,能保证全量程精度达到±0.5%FS
  • 采用专利技术的保护气室,测量速度快
  • 全通道高分子材料设计,保证无水分或其它气体挂壁现象,保证测试速度。
  • 采用无油不锈钢体调节阀,确保检测数值的精确度。
  • 组合式机箱配置方案,用户可轻松组合相关仪器和附件。
  • 实现整体打包携带,使用户拥有更加轻松的使用体验。
  • 大功率锂电电源系统,可实现交直流双重供电。
  • 无需现场交流电源,锂电池供电在无需外接电源的情况下持续工作8小时以上。
  • 防电磁干扰电路设计,保证产品的可靠性。
  • 重复性好、响应速度快
  • 自带温度补偿功能
  • 交直流两用,内置充电锂电池,自动切换,过充过放保护
  • 斜率自动校准,可以在自检状况下自动对传感器进行校准,保证整机年漂移率小于1%
  • 5英寸真彩触摸屏幕,简洁易操作,同界面显示微水、纯度、分解物、流量等数据。
  • 先进的探头保护功能
  • 抗污染、抗干扰
  • 灵敏度高、稳定性好
技术参数
SF6气体微量水分参数 测量方式 阻容测量原理(芬兰维萨拉DMT系列传感器)
使用环境温度 -20℃ ~ +60℃
测量范围 -80~+20℃(支持ppmv等) 响应时间63%[90%] +20→-20℃ Td 5s[45s] -20→-60℃ Td 10s[240s]
测量误差 优于±2℃(当露点温度低于0℃,传感器输出为霜点)
重复性误差 ±0.5℃
分 辨 率 露点0.01℃
SF6气体纯度参数 纯度精度 ±0.5%FS
重 复 性 ±0.5%
分解产物参数 H2S 1~200PPmv
SO2 1~100PPmv
CO 1~500PPmv
灵敏度 0.5 PPmv
气体流量 水分测量 SF6和其它气体调节在400~600mL/min;H2调节在100~400L/min
SF6气体纯度测量 300~450mL/min
SF6气体分解物测量 250~300mL/min
流量显示 0~1000mL/min进口数字流量计
氧气压力 ≤1MPa
探头保护 不锈钢烧结过滤网
工作电压 110~220VAC,交直流两用
储存温度等级 -40~+70℃
操作环境 温度: -35~+60℃ :压力: 0~20bar :样气流速: 无影响
其它配置 电子质量流量计
锂电池 交直流电两用,自动切换,过充过放保护功能
体积重量 395X295X155,3.9kg
