首页>>产品中心>> 直流系统及蓄电池检测 >>GDBTS-OL系列 分布式蓄电池组远程在线维护系统
阅读次数:20

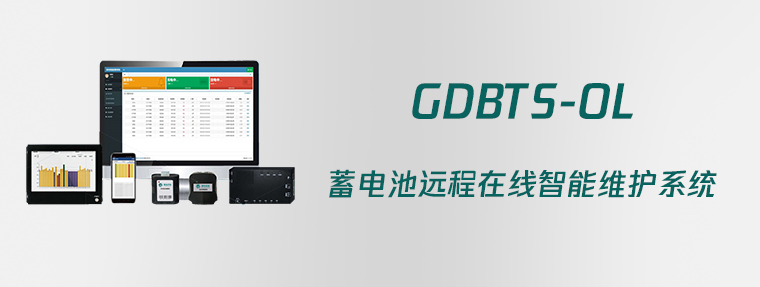

GDBTS-OL系列 分布式蓄电池组远程在线维护系统

选型
产品概述

电力系统、移动通讯系统的直流供电电源核容充放电试验,以前都是用人工离线的方式采用大功率的放电负载及充电机对直流供电系统的电池进行离线试验,此方法效率低下人员工作量大、测试的历史数据不方便保存汇总及数据分析,人工逐站逐组进行试验耗时耗力、需要拆接线,存在较大安全隐患、技术上满足运维规范;但是容易被数据拷贝、偷工减料管理上不科学、由整流器恒压限流充电,充电电流控制不科学对电池组有害、离线假负载不节能。因此我公司开发出了蓄电池组远程智能运维系统,该装置实现配网开闭所110V直流屏蓄电池组智能运维,利用自动化运维设备对蓄电池组进行有效运行监控及充放电维护。此蓄电池组远程运维系统装入电池系统后可对电池组在线充放电、可远程监控电池的状态信息及设定充放电计划后自动运行充放电任务不需要维护人员到现场就可完成直流电源系统的维护。国电西高研发的GDBTS-48分布式蓄电池组远程智能运维系统采用速慧(smart quick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781),HVHIPOT公司引进国际先进的数字检测技术研发生产,广泛适用于电力、通讯各行业用于蓄电池组直流供电电池组的远程维护。

功能特点
  • 替代传统人工放电测试维护工作,实现远程全自动安全节能蓄电池全容量放电测试及维护。
  • 采用最先进的全在线节能放电技术和三阶段智能充电技术,整个测试过程安全、节能高效。
  • 强大的后台分析管理平台,实现所有站点蓄电池测试数据的集中管理,全面及时了解所有蓄电池组的实际性能状况,让用户及时处理有落后单体的电池组,排除安全隐患,保障直流供电系统正常 不间断运行。
  • 在线充放电:充放电过程中电池组不离线,一旦停电电池立刻投入使用。
  • 远程监测:分布式电池监测,智能预警防护。
  • 应急续航:利用系统自升压技术,保证欠压电池组持续供电输出。
  • 节能放电:利用系统自身用电负载放电,节能环保。
  • 自动充电:放电结束后,自动充电恢复
  • 安装方便:快速部署,支持热拔插,更换安装仅需3分钟
  • 大数据分析:对电池、电源使用中产生的动态参数进行汇总,为智慧运维提供支撑
  • 实现每节蓄电池组的电压实时监控,对于高于浮充电压阀值进行预警,并自动进行均衡。低于电压的下限阀值进行预警,并自动进行均衡。
  • 实现远程对蓄电池组的充放电维护,远程平台或者自动周期启动蓄电池自动充放电功能,对电池组进行0.1C10电流的充放电核容测试,对测试结果进行数据分析,并提供维护建议,生成运维报 告。
  • 实现蓄电池组电压的均衡,对单节电压超过2.25V±100mV或13.5V±300mV超过上限的单节电池进行充电,低于下限的进行放电,保证浮充电压在电池厂家要求的正常范围内,有效的延长电池寿 命。
  • 实现每节蓄电池组的容量测试,逐节核容,其他电池备用供电,有效的解决单组电池放电无后备电池组的安全隐患。
  • 实现单节电池0.1C10电流充放电活化。对于容量不达标的单节电池,可进行大电流的充放电循环活化,恢复部分电池的容量。
  • 任何情况下保证电池不间断对直流负载供电。在充放电状态下或一般监控状态下,硬件失效、软件失效等问题都不会造成电池组离线,保证安全。
  • 装置采用不断电安装,只对电池组进行装置安装,不会造成交流、直流失电,安装过程无需断电。
  • 装置采用无线通信带GPRS及GPS定位功能,可实时对装置(及电池组)进行定位、数据查看,电池测试的相关操作。
  • 智能云平台有严格的等级权限设置,维护人员通过手机等终端进行实时查看,便于现场对电池的维护及故障解除。管理人员可查看整个平台内的电池管理状态,对电池管理维护状态进行把控。
技术参数
产品型号参数
GDBTS-OL-110
端电压测量(组端与在线)

0~144VDC ;精度:± 0.5% ;

单体电压测量范围
0~15VDC ;精度:± 0.5%
接入铅酸电池组信息
12V 30-100AH 9 节 一组
电流测量
量程: 20A ;精度:± 1%
输入电压
72~144VDC
放电电压范围
10.8~15VDC
放电电流
0.5~12A
充电输出电压
8~14.4VDC 控制精度± 0.1V
充电输出电流
0.4~5A, 控制精度± 0.2A
充电效率
80% 以上
通信方式
GPRS
供电电源
供电方式:电池组取电和在线端取电;电源范围: 72~144VDC
工作环境
温度: 0~50 ℃;相对湿度: 0~70% ;海拔高度:小于 4000 米
保护功能 反接保护;过压保护点: 150V ;过流保护: 20A
机型结构 钣金 2U 标准机箱
环境温度测量范围 量程: -10~+90 ℃;精度:± 1 ℃
产品型号参数
GDBTS-OL-4805
GDBTS-OL-4810
端电压测量(组端与在线) 温度
量程: 60V ;精度:± 0.5% ;
单体电压测量范围
2V单体量程 :3.0Vmax; 精度:±0.2%;
12V 单体量程 : 16Vmax ; 精度:± 0.2% ;
环境温度测量范围
量程: -10~+90 ℃;精度:± 1 ℃
蓄电池组容量范围
50Ah~500Ah@2V
50Ah~200Ah@12V
50Ah~1000Ah@2V
支持电池组组数
1-2 组
节能放电电流
1-50A ,根据实际负载而定
1-100A ,根据实际负载而定
限流充电电流
1~40A
1~80A
直连充电电流
12V单体小于15A
2V 系统小于 30A
2V 系统小于 60A
节能放电效率
80-90% 以上
90% 以上
供电电源
供电方式:母排取电;电源范围:35~60V;
整机监控模式下功耗:小于 2W
保护功能
反接保护;过压保护点: 65V
通信方式
GPRS 或 4G 模块、 RS485 通讯
机型结构
19英寸机箱,2V为2U或1U,
12V 为 1U
19 英寸机箱, 2U
工作环境
温度: 0~50 ℃;相对湿度: 0~70% ;海拔高度:小于 4000 米
输出放电特性
输出电压范围
0.2~15VDC ,调节步长 0.1VDC
输出电流范围
1 ~ 50A ,调节步长 0.1A
1 ~ 100A ,调节步长 0.1A
最大输出功率
600W
输出电流设定精度
± 0.5A
输出电流稳定精度
≤± 1%
输出电压稳定精度
≤± 1% (输出电压 15VDC )
输出效率
≥ 90% (额定状态)
输出峰 - 峰杂音
≤ 200mV ( 0~20MHz )(额定状态)
噪音
≤ 55dB ( A 计权)
输出充电特性
输出电压范围 35~60VDC ,调节步长 0.1VDC
输出电流范围 1 ~ 30A ,调节步长 0.1A
最大输出功率 1680W
输出电流设定精度 ± 0.5A
输出电流稳定精度 ≤± 1%
输出电压稳定精度 ≤± 1%
输出效率 ≥ 95% (输入输出压差大于 3V )
输入直流反灌杂音电流 直流输入电流中宽频杂音分量 ( 均方根值 ) ≤ 1%
噪音 ≤ 55dB ( A 计权)
保护特性
输出过压保护 变换器输出电压达到过压保护值时,变换器自动关机保 护并发出告 警,手动恢复。
输出短路保护 输出短路时,变换器发出告警,短路电流不超过设定电流值,短路消除后自动恢复输出
过温保护 模块内部散热器温度超过设定值时,变换器自动关机保护,待温度 恢复正常可自启动
输出过流保护 充电模式下,变换器输出电流超过设定电流 1~2A ,变换器自动关机保护并发出告警,手动恢复。放电模式下,关机状态下,变换器仍可能有电流输出,此时不视为 异常,不告警,可响应开机和参数设置命令
开机自检

异常时自动关机并发出告警 支持缓启动电路,输入端接线不出现打火,缓启动时间不超过 5S

安全要求
设计标准 符合 IEC60950-1 及 YD/T 637-200
绝缘电阻 在工作温度范围内,相对湿度不大于 90% 情况下,试验电压为直流 500V 时,电源的输入、输出部分对地的绝缘电阻不低于 50M Ω
绝缘电压 在工作温度范围内,相对湿度不大于 90% 情况下,输入、输出对地承受 710Vdc/1 分钟,漏电流小于 20mA 无击穿和飞弧现象
额外说明 如需要放电电流 30 或 150A 配置,则根据实际项目配置报价
