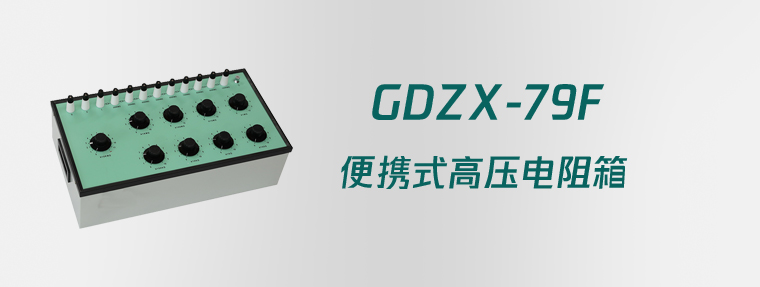

GDZX-79F 便携式高压电阻箱

选型
产品概述

GDZX-79F便携式高压电阻箱(以下简称电阻器)是用来检定兆欧表而设计的100万兆欧旋转式标准电阻器。它具有阻值调节范围宽,使用方便等优点。接地电阻表的国家检定规程是JJG366-2004接地电阻表检定规程。

产品特点
  • 检定额定电压为5000V或低于5000V的各类绝缘电阻表。
  • 供各类绝缘电阻表生产或修理中刻划标度盘。
  • 适用于绝缘高阻计的校对或检定。
  • 作高、中阻值标准电阻箱使用。
技术参数
  • 本电阻器由两部分组成,第一部分由9只十进盘可调电阻串联而成,即:11×10KMΩ+10×(1000M+100M+10M+1M+100K+10K+1K+100)Ω。第二部分由9只100KMΩ的固定电阻串联而成。两部分串联后,电阻值调节范围为1021111.1110MΩ,最小步进值为100Ω。
  • 各十进盘的等级指数和最高使用电压或电流(即参考电压或电流)见表1:
    阻值 ( M Ω) > 110K × 10K × 1K × 100 × 10 × 1 × 0.1 × 0.01 × 0.001 × 0.0001
    等级 10 5 2 1 0.2 0.2 0.2 0.2 0.2 0.2
    最高电压电流 5000V 5000 V 5000 V 5000 V 2500V 2500V 500V 8mA 20 mA 50 mA
  • 残余电阻值<0.1Ω,变差<0.01Ω。
  • 环境的参考条件为温度23 ℃,相对湿度40%~60%。
  • 环境的标称使用范围为温度23±5℃,相对湿度25%~75%。
  • 线路对外壳的绝缘电阻>1×1012Ω。
  • 线路对外壳的绝缘强度能承受50Hz正弦波交流电压8KV,历时1分钟不击穿。
  • 本电阻器外形尺寸:602×323×210mm。
  • 重量:<15kg
