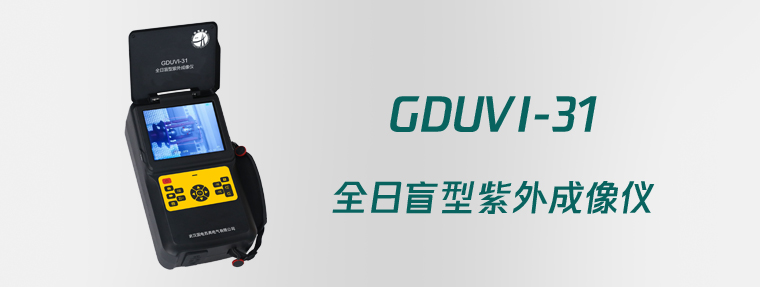

GDUVI-31 全日盲型紫外成像仪

选型
产品概述

GDUVI-31全日盲型紫外成像仪是最新一款强大的双视场照相、摄像型双通道紫外成像仪。本产品主要采用了紫外探测技术、日盲紫外滤光片技术、光学技术和融合算法技术,利用日盲紫外波段(240-280nm)信号,可以在全日光下,排除背景的干扰,探测到电晕产生的微弱信号。通过紫外与可见光谱的融合,能实现紫外/可见光双光谱成像,并对电晕位置进行形象、直观的准确定位。

本公司的日盲紫外紫外成像仪产品,人机操作界面友好,体积小型化,可以对电晕进行精准的定位,指示问题位置,评估受测体情况及其严重性程度,可以全天候的辅助巡检人员对电力、电器、工厂、铁路等线路、设备进行巡检。

产品特点
  • 高灵敏度探测器:自主研发的军事级高性能紫外探测器作为核心探测器,非常适用于电晕产生的微弱日盲紫外线的探测,电晕无处可逃。
  • 精确定位电晕位置:采用高精度图像融合算法,能够精准的定位电晕、电弧、局部放电的位置,并形成清晰的图像。
  • 紫外光子计数:对检测到的紫外光子进行计数并显示在屏幕上, 以评估电晕放电的强度。
  • 图像、视频拍摄与存储功能:能够捕捉电晕放电并拍摄为静态图像和动态视频,并存储于 TF 卡中,可供后期查看。
  • 集成化设计,操作简便:采用集成化设计,内置锂电池,液晶屏显示; 功能采用按键控制,一键一功能,操作简便, 使用的功能屏幕上有相应图标、数值或图像上的变化,直观明了。
  • 坚固耐用,性能稳定:采用工业化设计,并通过行业标准中要求高低温、耐湿热、抗振动、抗冲击的环境适应性试验,性能稳定,工作时间长,适用于严酷大气环境下的长时间工作。
  • 小巧轻便,方便携带:体积小、重量轻,配置有专用的腕带,单手即可握住;另配有充电适配器、TF 卡和 USB 读卡器, 工程箱装入,安全可靠,携带方便。
技术参数
    紫外光通道特性
    波长范围 240 ~280 nm
    最小放电灵敏度 1Pc/10m
    最小无线电电压探测灵敏度 3.6dBμV (RIV) @ 10m
    最小紫外光灵敏度 2.0×10-18watt/cm²
    聚焦 及距离 自动聚焦、 3m~ ∞
    双视场角 13.3 °× 10.6 °(广角)和 5 °× 3.75 °(长焦)
    可见光通道特性
    聚焦距离 3m~∞
    可见光最小灵敏度 0.1 Lux
    聚焦 自动聚焦
    显示
    显示模式 紫外图像、可见光图像、叠加图像
    叠加精度 ≤1mrad
    屏幕类型 5 英寸透射防太阳光型 LCD 屏
    屏幕亮度 450cd/ ㎡
    屏幕分辨率 640×480
    状态信息显示 电量、存储卡、增益、计数、日期、功能、聚焦模式
    控制盒操作
    工作模式 实时、休眠、关机
    工作时长 24 小时连续工作,无明显发热、无需制冷
    控制输入 一对一按键输入
    存储与回放
    录像功能 提供
    拍照功能 提供
    数字存储 可插拔 32G TF 卡
    视频格式 MP4
    图像格式 JPG
    回放功能 图片 / 视频
    特性参数
    探测器 自主研发军事级高灵敏度、高增益探测器,寿命无衰减
    图像融合技术 数字滤波降噪,高精度图像融合算法
    电晕颜色 多种颜色可选
    电源
    电池 超高性能锂电池
    续航时间 ≥4.5h
    外接电源 DC14.8V 12W
    环境参数
    工作温度 -20 ℃ — +55 ℃
    物理参数
    尺寸(长 宽 高) 24.4×13.5×9.6 ㎝
    重量 1.8kg
