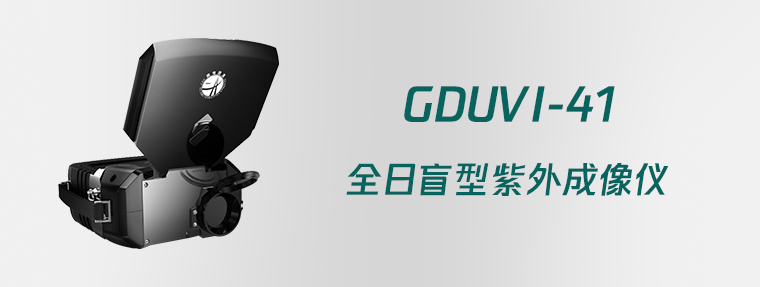

GDUVI-41 全日盲型紫外成像仪

选型
产品概述

GDUVI-41日盲型紫外成像仪,采用人体工学设计,按键操作简单,非常适合各种高压电气设备的日常维护。该仪器采用日盲技术,将可见光、紫外光双光路同时成像,通过两路图像的实时同步融合来实现对紫外发光位置的定位,可全天候进行检测。其中视频显示可单独显示紫外视频和可见光视频,或者叠加后的合成视频,可对选定范围的紫外光点进行计数,提供测量数据。

产品特点
  • 小巧轻便,便于现场快速检测
  • 高亮彩色液晶显示屏
  • 键盘操作,一键触发,持续按键
  • 可更换锂电池、省电模式
  • 紫外光子计数
  • 日盲技术,完全不受日光影响
技术参数
      紫外通道特性
    • 响应波段:240-280nm
    • 紫外视场角: 60*4.50
    • 环境和阳光影响:无论天气如何变化,都可以测量目标
    • 最小紫外光灵敏度:2.2x 10-18watt/cm2 (可根据用户选择不同紫外光灵敏度)
    • 最小放电灵敏度:1pC@15m
    • 最小无线电电压探测灵敏度 : 1.1dBμV (RIV) @ 10m
    • 探测器寿命:无衰减
    • 聚焦范围:0.7米至无限远
    • 紫外检测距离:0~100米(镜头可选)
      可见光通道特性
    • 紫外/可见光叠加精确度:<1mrad
    • 最小可见光感光灵敏度:0.1Lux
    • 可见光变焦:34X光学变焦,12X数字变焦
    • 自动聚焦:实时图像可见自动聚焦,手动对焦调整
    • 视频输出:576P/MiniHDMI
      显示屏
    • 显示亮度:1300cd/m2
    • 分辨率:640X480
    • 尺寸:6.5’
    • 显示模式:紫外与可见叠加/仅紫外图像/仅可见光图像
      控制与操作
    • 状态显示:电池电量、紫外光子数量、测量日期与时间、当前功能
    • 设置:日期与时间设置、省电模式
    • 仪器设置:增益(0-100%),报警阈值,聚焦(可见光),日期/时间,控制菜单系统
      内部数据存储
    • 存储媒体:TF卡,16GB
    • 媒体下载:通过USB
    • 图片格式:PNG、BMP
    • 视频格式:AVI(H.264压缩)
    • 存储容量:2000+图像或>2小时视频/GB
      物理特性与电源系统
    • 重量:2.9Kg
    • 尺寸:210mm L x 200mm W x 105 H
    • 额定功耗:10W
    • 电池类型:可充电锂电池
    • 电池电量:电池自带电量显示
    • 电池操作时间:3小时
    • 省电模式:智能电源管理,根据设置时间自动关机
    • 保护:相反极性、过量电流、电压过低
      环境参数
    • 操作与存储温度范围:-25℃ — +55℃
    • 保存温度:-20℃至60℃
    • 工作湿度:90%,无凝露
    • 物理保护:冲击吸收外壳
    • 防水防尘 : IP54
