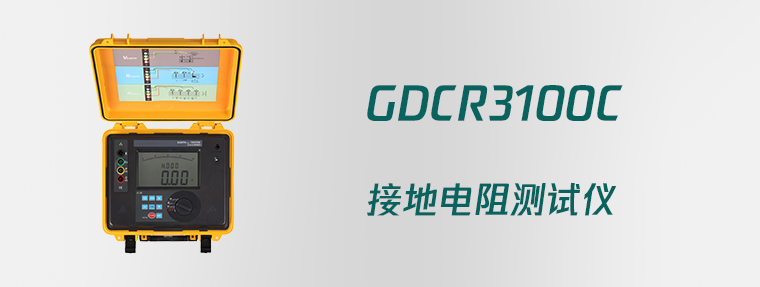

GDCR3100C 接地电阻测试仪

选型
产品概述

GDCR3100C接地电阻·土壤电阻率测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的,采用数字及微处理技术,精密4线法、3线法和简易2线法测量接地电阻,导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术,自动识别干扰并选择测量频率,使干扰的影响最小化,提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力,重复测试一致性好,确保长年测量的高精度、高稳定性和高可靠性。仪表外壳采用防水保护箱,防撞、防摔、防水(防护等级IP65)坚固安全耐用,仪表还配有大容量可充电锂电池组,特别适合在户外工地使用。其广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

GDCR3100C接地电阻·土壤电阻率测试仪由主机、监控软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示,白屏背光,棒图指示,一目了然。同时能存储300组数据,通过监控软件实现历史查询与在线实时监测功能,动态显示,告警指示,具有历史数据读取、查阅、保存、报表、打印等功能。

GDCR3100C接地电阻·土壤电阻率测试仪别名:精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪等。

技术参数

功 能

二三四线测量接地电阻、土壤电阻率;接地电压、交流电压测量

电 源

DC 7.4V 2600mAh 可充锂电池,电池充满约 8.4V

量 程

接地电阻: 0.00 Ω~ 30.00k Ω

土壤电阻率: 0.00 Ω m 9000k Ω m

接地电压: 0V ~ 600V

测量方式

精密 4 线、 3 线法测量、简易 2 线测量接地电阻

测量方法

接地电阻:额定电流变极法,测量电流 20mA Max

土壤电阻率:四极法 ( 温纳法 )

对地电压:平均值整流 (P(S)-ES 接口间)

测试频率

128Hz/111Hz/105Hz/94Hz(AFC)

短路测试电流

AC 20mA max

开路测试电压

AC 40V max

测试电压波形

正弦波

电极间距范围

可设定 1m ~ 100m

换 档

接地电阻: 0.00 Ω~ 30.00k Ω全自动换档

土壤电阻率: 0.00 Ω m ~ 9000k Ω m 全自动换档

背 光

可控白屏背光,适合昏暗场所使用

显示模式

4 位超大 LCD 显示,白屏背光

测量指示

测量中 LED 闪烁, LCD 倒计数 , 进度棒图指示

LCD 尺寸

128mm × 75mm

LCD 显示域

124mm × 67mm

仪表尺寸

高宽厚: 280mm × 260mm × 160mm

标准测试线

4 条:红色 20m ,黑色 20m ,黄色 10m ,绿色 10m 各 1 条

简易测试线

2 条:红色 1.6m ,黑色 1.6m 各 1 条

辅助接地棒

4 根:φ 10mm × 150mm

测量时间

对地电压:约 3 次 / 秒

接地电阻、土壤电阻率:约 15 秒 / 次

测量次数

5000 次以上 ( 短路测试,测 1 次,停 30 秒再测 )

线路电压

AC 600V 以下测量

通讯接口

具有 USB 接口,软件监控,存储数据可以上传电脑,保存打印

通 讯 线

USB 通讯线 1 条,长 1.5m

数据存储

300 组,“ MEM ”存储指示,显示“ FULL ”符号表示存储已满

数据保持

保持数据时“ HOLD ”符号指示

数据查阅

查阅数据时“ READ ”符号指示

溢出显示

超量程溢出时“ OL ”符号指示

干扰测试

自动识别干扰信号,干扰电压高于 5V 时“ NOISE ”符号指示

辅助接地测试

具有辅助接地电阻值测试功能, 0.00K Ω~ 30k Ω (100R+rC<50k Ω, 100R+rP<50k Ω )

报警功能

测量值超过报警设定值时,“嘟 -- 嘟 -- 嘟 -- ”报警提示

自动关机

开机后 10 分钟,自动关机

电池电压

当电池电压降到约 DC 7.2V ± 0.1V 时,电池电压低符号显示,提醒仪表需进行充电

工作电流

待机 : 约 20mA( 背光关闭 )

开机开背光:约 45mA( 背光关闭 25mA)

测量:约 100mA( 背光关闭 )

质 量

仪表: 2290g( 含电池 )

仪表袋: 915g

测试线: 1560g

辅助接地棒: 935g(4 根 )

工作温湿度

-10 ℃~ 40 ℃; 80%rh 以下

存放温湿度

-20 ℃~ 60 ℃; 70%rh 以下

过载保护

测量接地电阻: C(H)-E 、 P(S)-ES 各端口间 AC 280V/3 秒

防护等级

IP65 (合盖时)

绝缘电阻

20M Ω以上 ( 电路与外壳之间 500V)

耐 压

AC 3700V/rms( 电路与外壳之间 )

电磁特性

IEC61326(EMC)
