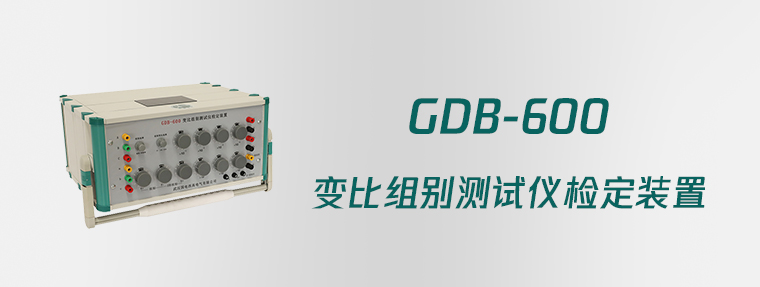

GDB-600 变比组别测试仪检定装置

选型
产品概述

变比组别测试仪检定装置是专门为变压器,互感器变比组别测试仪检定校准所设计的标准检定器具,参考GB1094.1-1996《电力变压器 第一部分 总则》、JJG314-2010《测量用电压互感器》检定规程,专门针对数字式变比组别测试仪校验要求研制的标准设备。

仪器可以在600V电压下完成变比检定校验工作,由七个十进制调节盘,实现任意变比比率值设定。由三个调节盘组合,实现D/d、D/y、D/z、Y/d、Y/y、Y/z、联结组别设定。设备采用无源电压比例标准器具,由三组单相比例标准通过开关组合连接。设备操作简单,性能可靠、抗干扰能力强。

技术参数
  • 电压比率量值准确度级别:0.01级
  • 输入电压范围:0V~720V
  • 输出电压比率范围:1.000000~100000
  • 输出组别变比范围:10、100、1000
  • 输出组别变比精度:0.05%
  • 连接组别设置范围:D/y、D/d、D/z、Y/y、Y/d、Y/z
