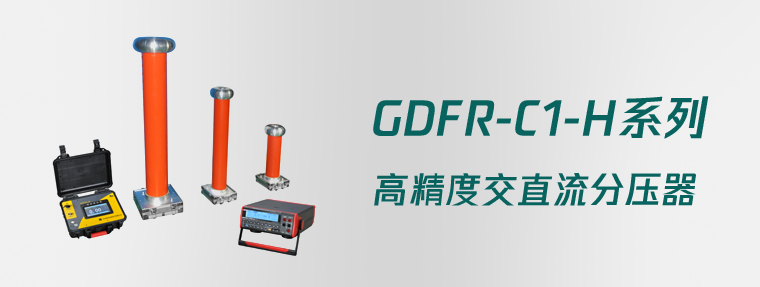

GDFR-C1-H系列 高精度交直流分压器
高精度交直流分压器是一种通用型高压测量仪表，可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。
高精度交直流分压器是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠。
高精度交直流分压器便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便。但是若用于实验室溯源标准用途，可选用专用GDFR-C2型交流或GDFR-C3型直流高精度分压器。
|
基本 型号 |
GDFR-C1-50H |
GDFR-C1-100H |
GDFR-C1-150H |
GDFR-C1-200H |
GDFR-C1-300H |
|
电压等级（ kV ） |
50 |
100 |
150 |
200 |
300 |
|
阻抗（ MΩ ） |
640 |
1280 |
2000 |
2640 |
4000 |
|
电容量（ pF ） |
500 |
250 |
160 |
300 |
200 |
|
高度（ mm ） |
610 |
970 |
1420 |
1475 |
1750 |
|
尺寸（ mm ） |
220×235 |
220×235 |
290×300 |
290×300 |
290×300 |
|
电缆长度（米） |
4 |
4 |
6 |
6 |
10 |
|
重量（ kg ） |
6.5 |
9.5 |
12.5 |
14.5 |
27 |
|
精度等级 |
AC：0.5% /DC：0.5% | ||||
|
填充介质 |
聚氨酯发泡剂 | ||||
|
分压比 |
1000:1 或 10000:1 特殊比例可定做 | ||||
|
交流频率（ Hz ） |
工频 | ||||
|
电缆阻抗（ Ω ） |
75 | ||||
|
使用温度范围 |
0℃ ～ 45℃ | ||||
|
相对湿度 |
<85%RH, 无凝露 | ||||
|
海拔高度 |
<1500 米，高海拔地区可以定做 | ||||
|
使用场所限制 |
安装使用场地应无影响设备表面绝缘和电气性能的气体和化学性沉积灰尘，并应无影响测量系统性能的振动。精密仪器运输过程轻拿轻放，保持设备及使用环境干燥。 | ||||
|
使用建议 |
外携使用或非正常使用后，建议进行比对后再使用。 | ||||
