首页>>产品中心>> SF6测试设备 >>GDSF-411PPD SF6气体综合分析仪
阅读次数:33

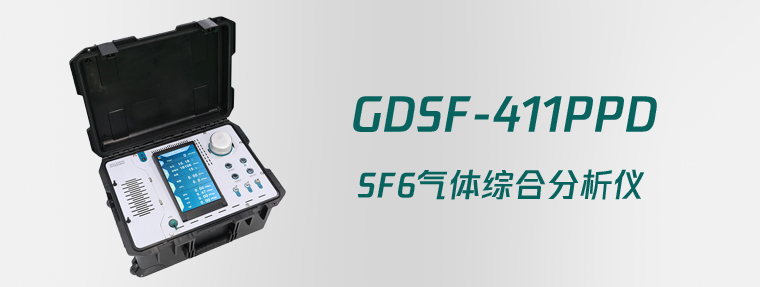

GDSF-411PPD SF6气体综合分析仪

选型
· GDSF-411PPDSF6气体综合分析仪新一代SF6气体全功能分析设备;
· 无线通信硬件模块能够支持无线功能模块的私有化功能定制;
· 自带温度补偿功能;
· 斜率自动校准;
· 重复性好、响应速度快;
· 抗污染、抗干扰;
· 灵敏度高、稳定性好;
· 兼容专有速慧云平台管理软件,能实现测试数据的标准化管理。



GDSF-411PPD SF6气体综合分析仪之所以有优秀的性能,是因为通过HVHIPOT公司引进国际先进技术研发的速慧(smartquick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781),测试软件除了本机使用的预装测试软件以外,还兼容专有速慧云平台管理软件,能实现测试数据的标准化管理。



引用标准



DL/T639-1997六氟化硫电气设备运行、试验及检修人员安全防护细则

国电公司72号附件3[1999]高压开关设备质量监督管理办法

GB/T17626电磁兼容试验和测量技术

GB/T2423电工电子产品环境试验

DL/T596电力设备预防性试验规程

GB/T6388运输包装收发货标志

GB/T18867-2014电子工业用气体六氟化硫

GB/T8905六氟化硫电器设备中气体管理和检测导则

DL506六氟化硫气体绝缘设备中水分含量现场测量方法

JJG499-2004中华人民共和国计量检定规程精密露点仪



技术参数



SF6气体微量水分参数:
测量方式:       冷镜法测量原理
使用环境温度:   -20℃ ~ +60℃
测量范围:       -60 ~ +20℃
测量误差:       优于±0.2℃(当露点温度低于0℃,传感器输出为霜点)
重复性误差:     ±0.1℃
分 辨 率:       露点0.01℃
℃,ppm,       ℃P20(带有环境20℃的露点换算值)
SF6气体纯度参数:
纯度精度:       ±0.1%(W/W)
2、重 复 性:       ±0.05%
分解产物参数:
SO2、H2S、HF(0~100PPmv & 0~2000PPmv、0 ~ 100PPmv、0 ~ 50PPmv):
测试精度:测量值≤10µl/L时,误差≤±0.5µl/L;测量值>10µl/L时,误差≤±5%
重 复 性:测量值≤10µl/L时,≤0.2µl/L;测量值>10µl/L时,≤2%
CO、H2:(0 ~ 1000PPmv、0 ~ 1000PPmv)
测试精度:测量值≤50µl/L时,误差≤±2.0µl/L;测量值>50µl/L时,误差≤±4%
重 复 性:测量值≤50µl/L时,≤1.5µl/L;测量值>50µl/L时,≤3%
压力测试参数:
测试范围:0-1MPa
测量精度:0.2级
气体流量:
水分测量:   SF6和其它气体调节在400~600mL/min
SF6气体纯度测量:300~450mL/min
SF6气体分解物测量:250~300mL/min
流量显示:   0~1000mL/min进口数字流量计(PID数字自动调节)
氧气压力:   ≤1MPa
探头保护:   不锈钢烧结过滤网
工作电压:   110~220VAC,交直流两用
储存温度等级:-40~+70℃
操作环境:温度: -35~+60℃
              压力: 0~20bar
              样气流速: 无影响
其它配置:PID电子流量控制器
锂电池:交直流电两用,自动切换,过充过放保护功能
