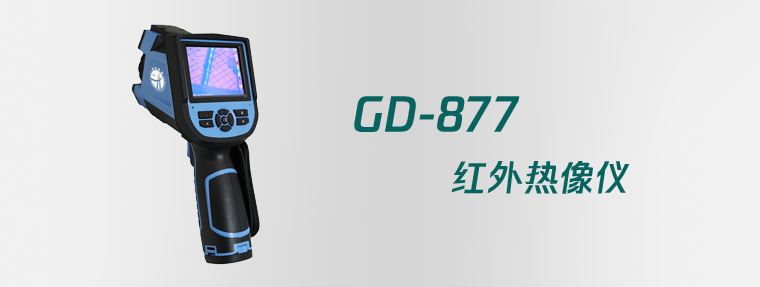

GD-877 红外热像仪

选型

GD-877红外热像仪采用25um160*120探测器,测温范围-20°C~+650°C

主要应用:

预防性维护

电力工业:输电线、电力设备热状态检查,故障缺陷诊断。

电气系统:在电路过载发生之前预先识别。

机械系统:减少停机时间和防止故障。

建筑科学

屋顶:快速高效地探测和查出渗水现象。

建筑结构:对商用楼和住宅楼进行红外能量评估调查。

潮湿探测:找到潮湿和发霉的根源。

修复:评估补救措施,确保区域完全干燥。

其他应用

钢铁工业:炼钢、轧钢过程的监控,热风炉破损的诊断,出炉板胚温度检测等。

消防:森林防火及潜在火源寻找,特种材料自燃预防检测,电气防火安全检测。

医学:人体体表温度检测及温度场分布分析。

石化工业:输油管道状态检查,物料界面的检测,热泄漏及保温结构、动力设备状况的检测等。

主要技术参数

项目
技术参数
GD-877
类型
非制冷焦平面微热型
像素
384*288
像元间距
25μm
波长范围
8-14μm
采样频率
50Hz
热灵敏度
0.05℃@30℃


视场角
25°×19°
最近物距
10cm
调焦方式
手动调焦
扩展镜头
0.5x/2x,可选
接口方式
卡口连接
空间分辨率
2.72mrad
电子变焦
可见光摄像头
CMOS模组
帧频
50HZ/60HZ,可选
视频输出
PAL / NTSC,可选
液晶显示屏
3.5″TFT LCD,320*240,彩色
调色板
11种调色板可选
图像调整
自动/手动调整对比度、亮度
图像显示
红外图像与可见光图像可快速切换
图像处理
自动、手动




测温范围
-           -20℃~+650℃(选配,需要加高温模块)

测温精度
±2℃或±2%读数范围,取大值
测温校正
自动(短时、长时、自定义时间)/手动
测量模式
可移动点(最多4点),可移动区域(最多3区域,可选平均温度测量、最高/最低温度跟踪),可移动线(最多2线),全屏最高/最低温度跟踪,显示最多5组数据;等温分析,温差分析,温度跟踪,温度报警(声音、颜色)
辐射率校正
0.01至1.0可调(增量为0.01),或从预定义材料列表中选取
背景温度校正
自动
大气透过率修正
自动,根据输入的距离、环境湿度和环境温度
设置功能
日期/时间,温度单位°C/°F/K,语言
存储卡
8GB Micro TF卡,最高可支持16GB
存储方式
手动/自动存储;单帧红外图像、红外与可见光关联图像
热图像格式
JPEG格式,带红外原始测量数据
可见光图像格式
JPEG格式
语音注释
60秒(随图像保存)
电池
可充电锂电池,可更换
电池工作时间
连续工作4小时以上
充电方式
智能充电器充电或随机(AC电源适配器或12V车内电源)充电
充电时间
随机充1.5小时大于50%容量
省电模式
自动休眠、自动关机

存储卡槽
Micro SD(TF)卡座
USB接口
有,数据传输
电源接口
有(DC12V)
视频输出


麦克风
内置
蜂鸣器
内置
激光定位器
红色,1mw/635nm,二级,IEC60285
三脚架螺纹
1/4″-20-UNC
扶手带
两侧均可安装
镜头盖
遮阳罩
有,可选
工作温度
-15℃~+50℃
存储温度
-40℃~+70℃
湿度
≤95%非冷凝
防护等级
IP54
抗冲击
25G,IEC68-2-29
抗振动
2G,IEC68-2-6
跌落
2米
物理
特征
外形尺寸
105x230x245mm
重量
980g
