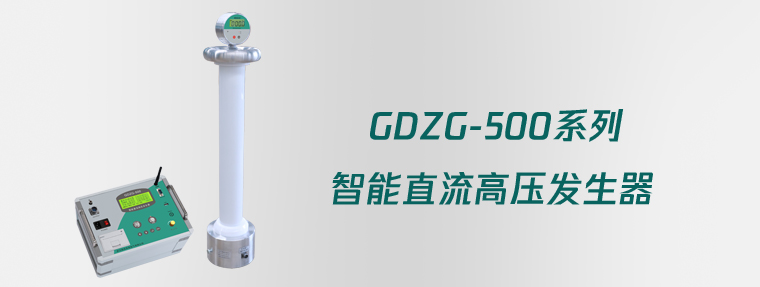

GDZG-500系列智能直流高压发生器

选型

智能型直流高压发生器主要功能是输出负直流高压电压,输出电压稳定性好,精度高,是预防性试验、直流绝缘耐压测试中必不可少的产品。产品广泛使用于发电供电部门、输变电工程公司及大型厂矿企业的预防性试验及科研院所。


主要功能特点:


1、仪器采用单片机控制,192*64点阵中文菜单,黄绿色背光,阳光下显示清晰。
2、软件设置试验电压、保护电压、试验时长,可自动完成测试。
3、具有过压保护、过流保护、断线保护、非零启动、接地检测以及过载保护等功能。
4、具有时钟日历显示和环境温湿度检测功能。
5、可存储200组测试数据,数据可直接打印或者导出到U盘,数据导出TXT格式,数据为表格样式,可直接电脑上打印。
6、具有高压隔离的RS232通讯接口,可远程控制。
7、高端抗冲击电流表和主机具有无线通讯功能,电流表数据可直接在主机上显示。
8、具有自动测试、10个步进测试、手动测试和氧化锌避雷器自动测试功能。
9、独特的容性试品自动升压模式,避免过流而中断测试。
10、采用数字电位器,具有7个步进电压可选:
60-160kV设备(0.05kV、0.1kV、0.2kV、0.5kV、1.0kV、2.0kV、5.0kV)
200-350kV设备(0.1kV、0.2kV、0.5kV、1.0kV、2.0kV、5.0kV、10kV)
11、比较宽的电源电压输入:AC165V-245V,50-60HZ。
12、高压倍压器采用杜邦材料全固体封装,避免空气及充油式设备带来的绝缘问题,宽大底座光质外筒,放置稳重,维护更便利。
13、双地线保障:输出控制线内部有一根地线,确保主机和高压连接,确保系统正常使用;机箱外壳面板上另有单独地线接线端子,确保试验人员和设备的使用安全。
14、自带嵌入式微型打印机,方便打印记录数据。



技术参数:



  • 负极性输出、最大额定电压的1.1倍,输出纹波系数小于0.5%。
  • 工作电源:单相交流电165V~245V,50-60HZ。
  • 额定输出电压:120kV ;额定输出电流:5mA,额定输出功率:600W。
  • 主机电压测量精度:±0.5%±2个字,最小分辨率0.01KV,最大显示99999。
  • 主机电流测量精度:±0.5%±2个字,最小分辨率:0.1µA;最大显示99999。
  • 抗冲击电流表测量精度:±0.5%±2个字,最小分辨率:0.1µA;最大显示9999。
  • 量程:0-5mA,0-10mA,0-20mA,出厂标准配置0-5mA。
  • 工作方式:间断工作,最长30分钟。
  • 电压稳定度:随机波动,电网电压变化±10%时≤0.5%。
  • 工作条件:温度-10℃~40℃,湿度小于90%。
  • 储存条件:温度-20℃~50℃,湿度小于95%。
  • 海拔高度:≤3000米。
