首页>>产品中心>> SF6测试设备 >>GLF314 SF6气体红外成像检漏仪
阅读次数:975

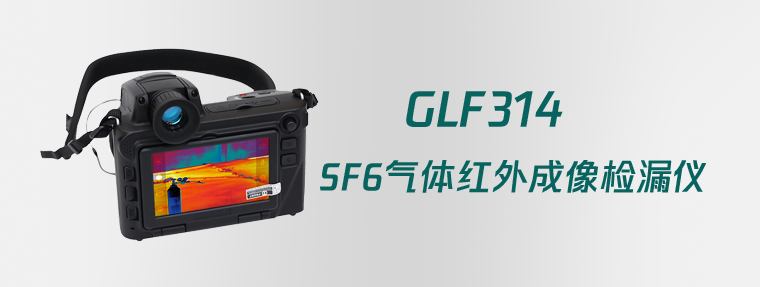

GLF314 SF6气体红外成像检漏仪

选型

GLF314  SF6气体红外成像检漏仪,能够检测到有机挥发物的泄露或无组织排放,即使对于非常微小的气体泄漏情况依然有着良好的表现。


功能特点:
实时以直观方式显示气体泄漏状态
气体增强红外模式,可检测到极少量的气体泄漏
嵌入式操作系统,类似手机平板的UI设计使用户轻松上手
USB,WiFi,HDMI多种数据传输方式
高分辨率可旋转液晶显示屏
可调节角度的专为强光下使用的高分辨率取景器
轻量型,坚固设计
抗疲劳人体工程学设计



鉴于本设备的专业性及其具有的强大功能,请务必在使用本设备之前仔细阅读本使用手册及其他相关文档,请由受过培训的专业人员严格遵照用户手册中的操作步骤和注意事项来使用和维护本设备。建议将用户手册及相关文档与设备放置在一起,以备必要时查询。



技术参数:

序号
项目明细
性能指标
1
探测器及
光学参数
探测器类型
非制冷红外探测器
2
红外分辨率
384×288
3
像元尺寸
25μm
4
滤光片带通响应波长
7μm–8.5μm、9.5μm -12μm
5
热灵敏度(NETD)
<0.1℃@30℃
6
可探测气体
7μm–8.5μm:CH4
9.5μm -12μm:SF6
7
红外镜头
标准镜头(21.7°±2°)× (16.4°±2°)
8
红外调焦
手动、自动
9
图像显示
数字变焦
1~10倍连续数字变焦
10
图像帧频
50Hz±1Hz
11
显示分辨率
1024×600
12
显示屏幕
5英寸触摸屏,分辨率1024×600
13
取景器
OLED高分辨率显示屏,1024×600像素
14
显示模式
红外模式;
气体增强模式;
红外测温模式;
可见光模式;
画中画模式;
融合模式;
15
图像调节
自动、手动亮度对比度调节
16
调色板
10种+1种用户自定义
17
数码相机
视场角与红外镜头一致
18
LED灯
19
测温与分析
测温范围
第一档: -20 — 150°C
第二档: 100 — 650°C
20
精确度
±3℃或者±3%(取大值, 环境温度为15℃至35℃)
21
中心点测温
22
可移动点测温
支持10个点
23
可移动区域测温
支持10个圆圈和10个矩形
24
可移动线测温
支持10条线
25
高低温点定位
支持全屏高低温点定位和区域内高低温点定位
26
测量预设
无测量、中心点、最高温点、最低温点、平均温度
27
温度报警
彩色报警(等温线):高于/低于指定温度级别,介于指定温度级别之间;
测量功能报警:声音报警(高于/低于/介于指定温度级别)。
28
测量值校正
发射率(0.01至1.0可选)、反射温度、相对湿度、大气温度、目标距离、外部红外窗口补偿
29
数据存储
存储介质
可拔插TF存储卡
30
定时拍照
3秒~24小时
31
本机全辐射图像分析
可以在热像仪上编辑和分析已经保存的全辐射热图像
32
图像文件格式
标准JPEG图片,包括数码照片和全辐射测量数据
33
辐射红外视频录制
实时辐射视频录制,*.raw文件存储至TF卡中
34
非辐射红外视频录制
*.avi视频文件,存储至TF卡中
35
图像注释
 语音:60秒,与图像一起存储
文本:添加表,在预定义模板之间选择
36
远程显示查看
通过Wi-Fi连接实时查看视频流;
通过HDMI高清接口连接到显示屏
37
远程操作控制
通过Wi-Fi,连接到专用软件控制
38
通讯与外设
接口
USB 2.0、 Wi-Fi、HDMI
39
WIFI
40
音频
用于图像语音注释和视频录音的麦克风和扬声器
41
激光指示器
42
定位系统
支持卫星定位,位置信息可以保存在图像
43
电源系统
电池类型
可充电锂电子电池
44
电池电压
7.4V
45
连续工作时间
室温下不小于4小时
46
外部供电
支持外部DC12V供电
47
电源管理
自动关机或自动息屏,时间可选从不、5min、10min、30min
48
环境适应性
工作温度范围
-20 至 +50℃
49
存放温度范围
-40 至 +70℃
55
物理特性
重量(不含电池)
≤ 1.8 kg
56
尺寸(高ⅹ宽ⅹ长)
≤185 mm × 148 mm × 155 mm (包括标准镜头)
57
三脚架安装底座
标准,1/4"-20
