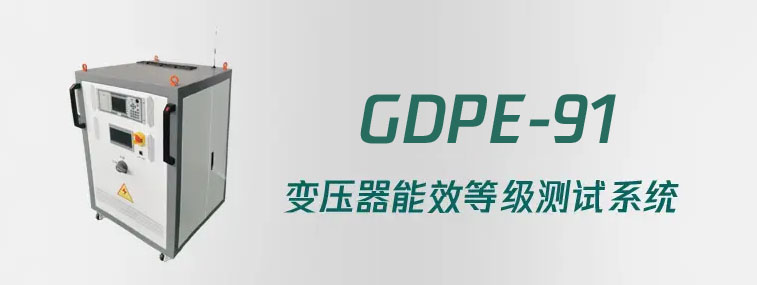

GDPE-91 变压器能效等级测试系统

选型

变压器能效等级测试系统符合GB/T4776,GB/T5169,GB/4285等相关国家标准。
该试验台主要是对电力变压器,配电变压器的直流电阻及变比测试,空载、负载特性及感应耐压,能效等级测试试验进行试验。
该装置测量部分由高档单片机控制,数字显示,空载,短路等测试数据由单片机同步采样,避免了传统试验方法中电压,电流表,功率表分别读数并由人工计算造成的误差。


特点
变压器测试系统集试验一次接线,显示,数据采集,分析处理,测量控制,存贮,打印,保护于一体,试验全过程全部自动完成,具有高效率、高精度的突出优点。
变压器测试系统采用全电脑操作,同时显示三相电压电流等参量,全部试验数据均在屏幕上实时(锁定)显示,避免了试验过程中因视差、换算、计算等诸多因素造成的误差。使测试精度更高。特别是彻底解决操作人员同时读看多块表计,同时记录多组数据的困难,保证试验数据的准确可靠。
数据处理采用自动存储方式,试验数据全部实时填入相应数据库,避免人工转抄记录过程,保证了数据的真实、可靠。


测试项目
1. 变压器绕组直流电阻试验
2. 变压器绕组变比组别试验
3. 变压器空载损耗及空载电流百分比测试
4. 变压器负载损耗及阻抗电压测试
5. 变压器倍频耐压试验
6. 变压器绝缘电阻及吸收比测试

系统组成:
计算机控制及数据处理软件系统;
各测试单元数据采集系统;
系统控制PLC系统;
测试对象:
可对容量在630kVA及以下干式变压器、油浸式变压器进行测试。


测试软件基本功能
变压器能效等级测试系统软件可操作控制变压器变比组别测试仪、变压器绕组直流电阻测试仪、变压器功率分析仪、绝缘电阻测试仪、变压器介质损耗测试仪、温度巡检仪及西门子PLC。
软件人机界面友好,操作直观简单。



技术参数:

直流电阻测试

技术指标
输出电流:
高压CH1:  5A、1A、0.1A 、0.01A
低压CH2:  20A、10A、5A、2A
量程:
(高压CH1---5A):   0Ω——4Ω
(高压CH1---1A):   20mΩ——20Ω
(高压CH1---0.1A): 200mΩ——200Ω
(高压CH1---0.01A):2Ω——2000Ω
(低压CH2---20A): 0Ω——0.1Ω
(低压CH2---10A): 2mΩ——0.4Ω
(低压CH2---5A):  4mΩ——0.8Ω
(低压CH2---2A):  10mΩ——2Ω
准确度:(高压CH1):0.2%±1μΩ
             (低压CH2):0.2%±0.2μΩ
最小分辨率:0.1μΩ
温升记录数据间隔:10秒、30秒、60秒
工作温度:-20~40℃
环境湿度:≤80%RH,无结露
工作电源:交流:AC220V±10%,50Hz±1Hz
体积:长410mm×宽440mm×高210mm
净重:15.7kg
变比组别测试
显示位数
5位
输出电压
160V(交流供电)
10V(交流供电)
自动(直流供电)
量程
0.9-10000
0.9-500
0.9-5000
准确度
<2000
±0.1%
≤150
±0.1%
<1000
±0.1%
2000-10000
±0.3%
150-500
±0.3%
1000-5000
±0.3%
最小分辨率
0.0001
工作电源
AC220V±10%,50/60Hz±1Hz
锂电池(选配)
测试数据存储
50组
工作温度
-20℃~40℃
相对湿度
≤80%,不结露
体积
长360mm×宽280mm×高160mm
净重
6kg
功率分析仪
工作电源:
工作电压:85∽264V(交流)/120∽300V(直流)
频率:47∽440HZ
容量:0∽40VA
