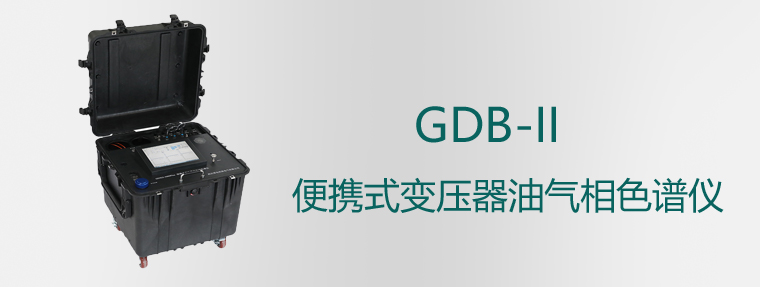

GDXG-3000Plus便携式变压器油气相色谱仪

选型

  GDXG-3000Plus便携式全自动变压器油色谱仪采用高度集成的一体化设计,巧妙的将色谱仪主机、工作站、气源、电脑、显示屏等部件全部集成到一个高强度的风暴箱内,抗跌落高度1.2米以上,便于携带至现场进行快速和灵活便捷的分析。

  GDXG-3000Plus便携式全自动变压器油色谱仪采用经典的三检测器流程,可以直接分析油样,不需要进行脱气处理,一次进样即可完成绝缘油中溶解的H2、CO、CO2、CH4、C2H4、C2H6、C2H2等7种气体组分含量的全分析,同时,根据需要也可以增加检测O2、N2的含量。

  GDXG-3000Plus便携式全自动变压器油色谱仪采用模块化设计,配置灵敏度高的氢火焰离子化检测器和热导检测器,极大的简化了维护过程。技术人员即可在操1作简单的彩色画面上访问所有分析参数和测量结果。从分析仪运行情况的总览画面,到数据分析的处理画面,用户可轻松获取信息或知晓需要完成的任务。色谱仪所有运行参数都同时显示在屏幕上。简化色谱仪维护过程的同时,未曾使用过GDXG-3000Plus便携式全自动变压器油色谱仪的技术人员无需过多培训,即可快速掌握。


  仪器主要特点

  1)高度集成一体化、模块化结构设计

  仪器采用高度集成一体化、模块化结构设计,载气、标气、电脑、物理键盘、可触控显示屏等全部集中在一个机箱内,内置12英寸触控屏幕方便操作,外箱采用原装进口风暴箱抗跌落高度1.2米,模块化结构设计维护简单方便。

  2)全新的IC控制系统设计

  全新的IC温度控制系统,控温精度高,可靠性和抗干扰性能优越,具有六路完全独立的温度控制输出,可实现0.1度的精准控温,接近室温控制能力得到提高,升/降温速度更快,放大电路采用对数放大器,相对于传统的高阻放大器,其线性范围更宽,检测限也更低。

  3)三检测器流程技术,实现所有组分完全分离

  采用三检测器流程技术,配备灵敏度高的氢火焰离子化检测器和热导检测器,克服了大量CO、CO2对烃类气体特别是C2H2的影响,检测周期短,检测灵敏度高。

  4)抗油污染色谱柱,使用寿命更长久

  采用抗变压器油污染技术,色谱柱的使用寿命更长久。

  5)抗氧干扰模块,避免油样中氧对CO出峰干扰

  采用抗氧干扰模块,避免油样中氧气对一氧化碳的干扰。

  6)氢气泄漏自动保护

  氢火焰离子化检测器具备熄火自动再点火功能,点火5次不成功自动切断氢气流路,保障使用安全。

  7)自动断气保护功能

  当载气压力小于安全阈值时,系统会自动切断检测器电压,保护热导检测器不受到损坏,保障仪器的安全运行。

  8)快速关机功能

  转化炉采用快速降温技术,实现快速关机。

  9)仪器自带老化程序,无需进行复杂的设置

  在仪器的日常维护使用中,为保证仪器的良好运行状态,需要对仪器进行不定期的老化,仪器自带的老化程序可以让使用者无需设置复杂的参数,自动按照老化所需要的参数运行,方便使用者对仪器的日常保养工作。

  10)全新脱气方法,减少人工操作

  仪器内部集成的脱气装置采用全新的脱气方法,可实现色谱仪标气标定、油样脱气、集气、色谱进样等一系列流程,免除了人工手动操作带来的进样误差,大大提高了样品气色谱分析的准确度和重复性,减轻了实验人员的劳动强度。具有结构简单,可靠性高,脱气时间短,脱气效率高,重复性好等特点。

技术参数:

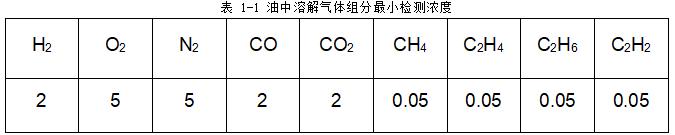

1.1 最小检测浓度(单位µL/L)


1.2 相对标准偏差(单位%)
定性重复性≤1%
定量重复性≤3%
1.3 控温精度
温控区域:6 路
温控范围:室温以上 4℃~450℃,增量: 1℃,精度:±0.01℃
程序升温阶数:20 阶
程升速率:0.1~60℃/min
程序升压:8 阶
独特的工业电路控制系统,由单独的控温模块组成,具有高温报警,故障自启动功能。当遇到电路或测试故障,会自动刷新三次,三次仍存在问题,就会故障报警并停止控温。保证仪器在强干扰,恶劣环境下的仍能正常工作。

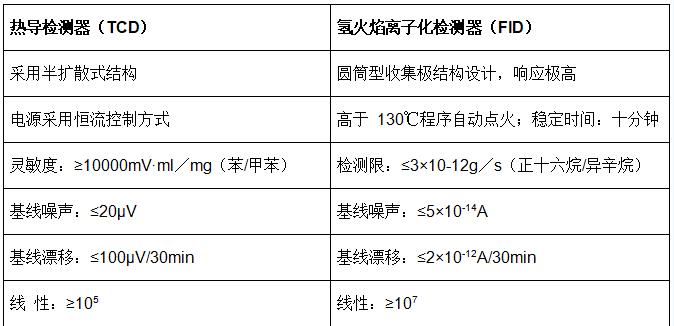

1.4 检测器技术指标

表 1-2 检测器技术指标


1.5 电子压力控制单元(选配
仪器配置先进的电子压力控制单元(EPC)实现了气路的数字化控制,大大提高了仪器的稳定和分析结果的重现性;EPC 控制系统是采用高精度的比例阀、压力传感器、流量传感器而设计制造的气体微流量控制系统。相比于传统的机械 阀控制方式,大大提高了气体的压力、流量控制精度,提高了仪器的自动化水平, 消除了传统的机械阀无法温度补偿的不足,从而提高了仪器的整体性能。
① EPC 技术参数(选配)
可选择设定载气和尾吹气类型:He、H2、N2和 Ar;
压力单位:KPa、psi、bar;
压力控制范围:0~600KPa;
控制精度:0.01KPa;
程序升压重复性:≤0.1%;
流量控制范围:0~600mL/min;
流量控制精度:0.01mL/min;
流量稳定性:≤0.1%;
程序升压/流阶数:8 阶;
流量传感器:准确度≤±3%,取决于所用载气类型;
检测器模块:准确度≤±7%,取决于辅助气类型。
② 气路 EPC 模式参数(选配)
EPC、EFC 工作模式:2 种;恒流模式、恒压模式;
EPC、EFC 工作气体:5 种;氮气、氢气、空气、氦气、氩气;
EPC、EFC 程升:4 阶;
EPC、EFC 控制量程:压力:0~0.6MPa;流量 0~100sccm 或 0~500sccm(空气);
EPC、EFC 控制精度:压力 0.01KPa;流量 0.01sccm。
③ 气路传感器参数(选配)
a 压力传感器
准确度:满量程的<±2%;
重现性:<±0.05 KPa;
温度系数:<±0.01 KPa/℃;
量程:0~0.6MPa;
b 流量传感器
准确度:满量程的<±5%;
重现性:<±0.5%(满量程);
量程:0~500sccm;
1.6 内置电池(选配)
仪器配置先进的电池,可持续供电 12 小时;
1.7 其他参数
外形尺寸:540mm(W)×650mm(H)×540mm(D);
重 量:46kg;
电 源:220V±22V,50Hz;
功 率:800W。
