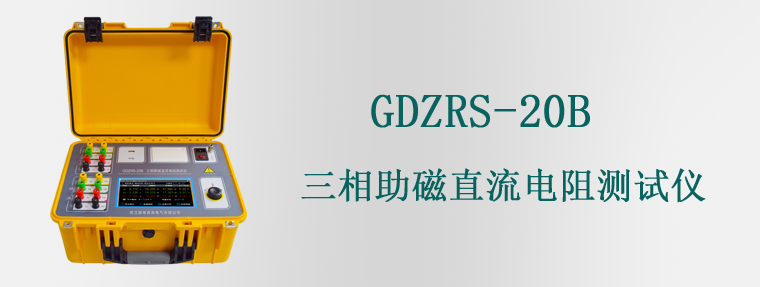

GDZRS-20B三相助磁直流电阻测试仪

选型

对于电力系统来讲,变压器是系统中核心设备,因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了变压器直流电阻测试仪。该仪器是集助磁法测试、三相测试(Yn,Y,△)和消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备。屏幕采用大屏幕高分辨率液晶显示屏,方便现场使用,具有中文菜单提示功能,操作简便直观,一次接线完成所有直阻测试项目,测试速度快,准确度高,量程宽。

功能特点:

对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试,并计算出三相不平衡率。

测试电源较高输出电流20A,测试范围0~25kΩ,满足绝大多数变压器的测试需求;并且集助磁法和消磁功能于一体,满足现场试验多种需求。

测试过程可自动计算5S、15S、30S内的电阻值变化率,可以辅助试验人员判断测试数据的稳定性,防止误读数据。

仪器具有反电动势保护、断线保护和断电保护等多种保护功能。

仪器配有热敏打印机,本机存储数据200条,支持优盘海量存储。

工业级7寸真彩大屏显示,清新简约显示风格设计,全触控加一键飞梭操作,为您创建舒适便捷的人机交互体验。8、具有RS485通讯接口,可以将测试数据传输到后台。



技术参数:

1、输出电流:单相20A、10A、5A、1A、0.1A、10mA、<1mA

三相10A+10A、5A+5A、1A+1A、0.1A+0.1A

2、测量范围:

单相

20 A档 0.5mΩ~1 Ω     10 A档   1.0mΩ~2 Ω

5 A档 10 mΩ~4 Ω     1 A档    0.1Ω~20Ω

0.1A档  2.0Ω~200Ω    10mA档   50Ω~2kΩ

<1mA档  500Ω~25kΩ

三相

10A + 10A档 0.5mΩ~0.8 Ω

5 A + 5 A档 10 mΩ~1.6 Ω

1 A + 1 A档 0.1 Ω~8.0 Ω

0.1A+0.1A档 2.0 Ω~80 Ω3、精确度:±(0.2%+2字)

4、准确度:±(读数×0.2%+2个字)

5、工作电源:AC220V±10%, 50/60Hz

6、使用温度:-10℃~50℃

7、相对湿度:<90%,不结露

8、仪器体积:400×315×223mm

9、仪器重量:9kg
