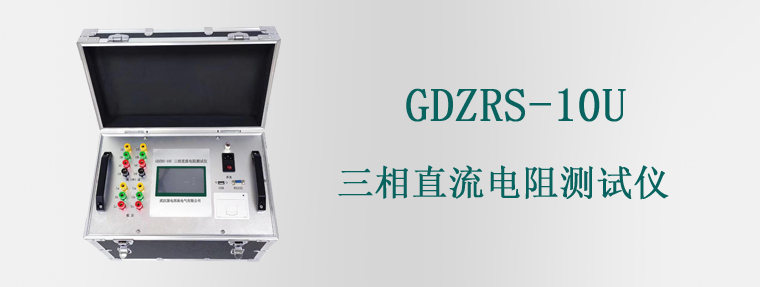

GDZRS-10U三相直流电阻测试仪

选型

三相直流电阻的测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。GDZRS-10U三相直流电阻测试仪是测量变压器、互感器、发电机、电动机绕组直流电阻的快速测试设备,特别适用于大容量星接变压器三相同时测量和三相五柱和低压角接变压器的助磁测量,大大节省时间,提高检修效率。


主要特点:
1.只需一次接线即可完成高低压绕组所有直流电阻数据的测量。
2.对带中性点变压器可三相同时测量,大大节省测量时间。
3.三相五柱角接变压器低压绕组可进行助磁法测量,测试速度快。
4.仪器具有消磁功能,可一次性消除剩磁。
5.仪器阻值测量范围宽、分辨率高,多电流档位选择。
6.仪器具有完善的反电势保护功能。
7.对于有载调压变压器直流电阻的纵向测试可一次完成。
8.仪器测量精度高,具有抗干扰、防震、方便携带等特点。
9.采用5.0英寸65K色触摸屏,操作简便。
10.内置大容量非易失性存储器,可存储500组数据。
11.内置高速微型热敏打印机,可打印测量数据。
12.内置高精度时钟,实时显示时间。
13.具有U盘存储功能。



技术参数:

三相测试

测试电流

测试范围

准确度

20A(2*10)

500μΩ~500mΩ

±(0.2%读数±0.5μΩ)

10A(2*5)

1mΩ~1.0Ω

±(0.2%读数±1.0μΩ)

2A(2*1)

  50mΩ~5.0Ω

±(0.2%读数±2.0μΩ)

0.2A(2*0.1)

 500mΩ~50Ω

±(0.2%读数±0.2mΩ)

单相测试

测试电流

测试范围

准确度

20A

250μΩ~1Ω

±(0.2%读数±0.5μΩ)

10A

500μΩ~2.0Ω

±(0.2%读数±1.0μΩ)

5A

10mΩ~4.0Ω

±(0.2%读数±2.0μΩ)

1A

50mΩ~20Ω

±(0.2%读数±0.02mΩ)

0.1A

500mΩ~200Ω

±(0.2%读数±0.2mΩ)

分辨率: 0.0001μΩ,5位有效数字

主机尺寸: 420mm×250mm×340mm

主机重量: 15kg

使用条件

环境温度:-10℃~50℃

环境湿度:≤85℅RH,不凝结

工作电源:AC220V ±10%
