GDVLF 系列0.1Hz程控超低频高压发生器

选型
超低频宣传图
产品概述
执行标准:DL/T 849.4-2004

行业内对超低频高压发生器有不少约定俗成的别名,如:超低频耐压试验仪,超低频耐压试验装置。叫法虽不同,但其实都是超低频高压发生器,或以超低频高压发生器为核心设备,搭配其他组件,进行高压耐压试验。

GDVLF 系列0.1Hz程控超低频高压发生器结合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化,并且在自动升压过程中能进行人工干预。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。本产品均能克服这样一些不足之处。

产品特点
  • 电流、电压、波形数据均直接通过高压侧采样获得,所以数据真实、准确。
  • 过压保护:当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20毫秒。
  • 过流保护:设计为高低压双重保护,高压侧可按设定值进行精确停机保护。
  • 低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20毫秒。
  • 高压输出保护电阻设计在升压体内,所以外面不需另接保护阻。
  • 由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。
产品参数
  • 输出频率: 0.1Hz、0.05Hz、0.02Hz
  • 带载能力:
    • 0.1 Hz 最大1.1F
    • 0.05 Hz 最大2.2F
    • 0.02 Hz 最大5.5F
  • 测量精度: 3%
  • 电压正,负峰值误差: ≤3%
  • 电压波形失真度: ≤5%
  • 使用条件:
    • 户内、户外;
    • 温度:-10℃∽+40℃
    • 湿度:≤85% RH
  • 电源: 交流50Hz,220V ±5%
型 号 峰值电压 测量范围 重 量 用 途
GDVLF-30/1.1 30kV
  • 0.1Hz时≤1.1μF
  • 0.05Hz时≤2.2μF
  • 0.02Hz时≤5.5μF
控制器:4kg
升压器:25kg
10kV及以下电压电缆、电机等
GDVLF-40/1.1 40kV
  • 0.1Hz时≤1.1μF
  • 0.05Hz时≤2.2μF
  • 0.02Hz时≤5.5μF
控制器:5kg
升压器:25kg
13.8kV及以下电压电缆、发电机等
GDVLF-50/1.1 50kV
  • 0.1Hz时≤1.1μF
  • 0.05Hz时≤2.2μF
  • 0.02Hz时≤5.5μF
控制器:6kg
升压器:25kg
15.75kV及以下电压电缆、发电机等
GDVLF-60/1.1 60kV
  • 0.1Hz时≤1.1μF
  • 0.05Hz时≤2.2μF
  • 0.02Hz时≤5.5μF
控制器:6kg
升压器:45kg
18kV及以下电压电缆、发电机等
GDVLF-80/0.5 80kV
  • 0.1Hz时≤1.1μF
  • 0.05Hz时≤2.2μF
  • 0.02Hz时≤5.5μF
控制器:7kg
两个升压器:65kg
35kV及以下电压电缆、发电机等

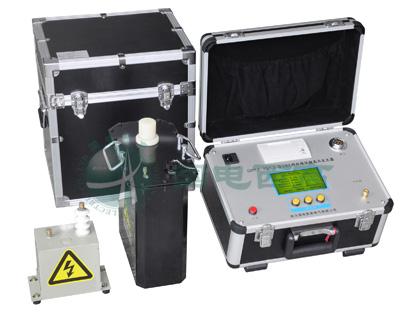

超低频高压发生器GDVLF-30/1.1 / 超低频高压发生器GDVLF-40/1.1

超低频高压发生器 GDVLF-50/1.1

超低频高压发生器 GDVLF-60/1.1

超低频高压发生器(一体机)

超低频高压发生器

工作人员在现场调试 超低频高压发生器
