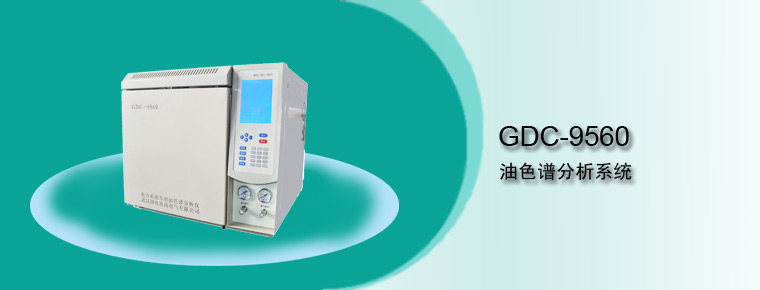

GDC-9560 油色谱分析系统(停产)

选型
产品概述

电力系统专用油色谱分析仪是计算机控制的多用途高性能系列电力系统专用油色谱分析仪。配大屏幕液晶显示器。仪器的整体结构设计美观大方、结构合理、检修和使用操作方便。仪器具有全微机自 动控制系统,不仅可同时微机控制四路温度(柱箱、进样器和二个检测器),还可全部通过按键操作来控制检测器测量电路的衰减和调零,稳定性、可靠性较高。仪器上可根据用户需要选配各种新型高 性能检测器。根据实际样品的分析需要,实现填充柱瞬间汽化进样、大口径毛细柱进样、毛细柱分流进样和平面转阀的定体积气体进样,可方便地配上各种裂解器,做裂解色谱分析

引用标准
  • DL/T 703-1999《绝缘油中含气量的气相色谱测定法》
  • GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》
  • 电力行业标准DL/T 722-2000《变压器油中溶解气体分析和判断导则》
  • GB/T7252-2001《变压器油中溶解气体分析和判断导则》
主要功能特点
  • 仪器上温度控制具有超温保护功能和故障显示功能。
  • 仪器具有秒表功能,在用皂膜流量计精确校正气体流量时当作电子秒表,在色谱分析过程中计测组份峰的保留时间。
  • 仪器的微机系统随时监测外界电源电压的变化,对于抗电源电压的波动和抗瞬间突然停电的干扰进行强化处理,为长期连续的正常运行提供了可靠的保证。
  • 仪器配上有关不锈钢或玻璃的填充柱以及各种柔性石英毛细柱可对沸点在450℃以下的复杂混合物进行高精度的定性定量分析。
  • 仪器配了空气钢瓶和氢气钢瓶,气源稳定性好,纯度更高。
技术指标

溶解气体的分析( uL/L )

H 2 > CO > CO 2 > CH 4 > C 2 H 4 > C 2 H 6 > C 2 H 2 >
2 > 2 > 2 > 0.1 > 0.1 > 0.1 > 0.1 >

控温范围: 室温上 7℃~400℃ (增量 1℃ )

程升阶数: 九阶

程序升温速率: 0.1℃ ~ 40℃/min( 增量 0.1℃)

检测器温度: 室温 +30℃ ~ 400℃

进样器温度: 室温 +30℃ ~ 400℃

FID

检测限: ≤5×10 -1 2 g/s( 正十六烷 )

基线噪声: ≤6×10 -12 A/H

线性范围: ≥10 6

稳定时间: <20min

TCD

敏感度: ≥10000mV·ml/mg( 正十六烷 )

基线噪声: ≤30uV( 载气为 99.999 的氢气 )

尺寸: 510x500x540 重量: 52Kg
