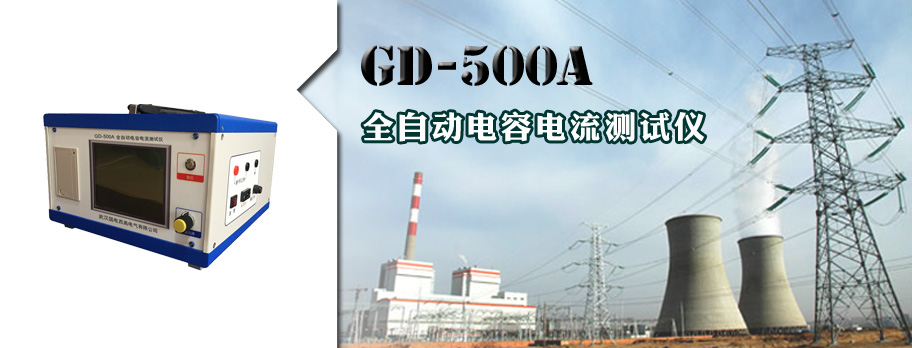

GD-500A 全自动电容电流测试仪

选型
产品概述

传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等,这些方法都要接触到一次设备,因而存在试验危险、操作繁杂,工作效率低等缺点。

GD-500A全自动电容电流测试仪,直接从PT的二次侧测量配电网的电容电流,与传统的测试方法相比,该仪器无需和一次侧打交道,因而不存在试验的危险性,无需做繁杂的安全措施和等待冗长的调度命令,只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。

技术特点
  • 从PT开口三角处注入的是微弱的异频测试信号,所以既不会对继电保护和PT本身产生任何影响,又避开了50Hz的工频干扰信号
  • 测试仪的输出端可以耐受100V的交流电压,若测量时系统有单相接地故障发生,亦不会损坏PT和测试仪,因而无需做特别的安全措施,使这项工作变得安全、简单、快捷,且测试结果准确、稳定、可靠。
  • 测试仪采用大屏幕液晶显示,中文菜单,操作非常简便,且体积小、重量轻,便于携带进行户外作业,接线简单,测试速度快,数据准确性高,大大减轻了试验人员的劳动强度,提高了工作效率。
  • 技术指标

    测量范围

    对地总电容 ≤120μF (三相对地)

    电 容 电流 ≤1000 A ( 66kv 系统)

    电 容 电流 ≤760 A ( 35kv 系统)

    电 容 电流 ≤220 A ( 10kv 系统)

    电 容 电流 ≤130 A ( 6kv 系统)

    测量精度

    0.5μF ~ 1μF ±10%±5 个字

    1μF ~ 90μF ±5%

    90μF ~ 120μF ±10%

    环境温度

    -10 ~ 50℃

    相对湿度

    ≤90%

    工作电源

    AC 220V ± 10% 50 Hz ± 1%

    外形尺寸

    310× 300×170 mm

    仪器重量

    10kg
