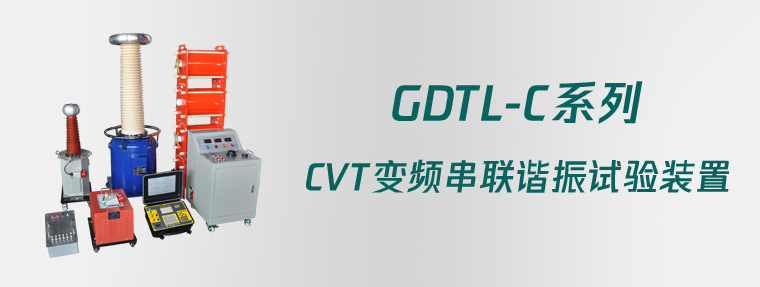

GDTL-C系列 CVT变频串联谐振试验装置

选型
扩展资料
相关业绩---更多业绩

应肃北客户之邀 远赴肃北调试

4月6号,我司工程司应肃北马鬃山相邀顺利抵达肃北。来肃北此行主要是调试串联谐振,并做现场演示。

水利电力局客户到访国电西高

2月17日,水利电力局客户一行三人到访国电西高,他们此行一是想通过此次考察全方位地了解我们公司,二是根据现阶段的采购需求着重了解他们所需求的产品。

cvt串联谐振
产品概述
执行标准: DL/T 849.6-2004

串联谐振试验装置:就是做耐压试验的设备,它是为了满足大容量的被试品要求,而研发的设备。它是一套组合设备,为了耐压试验能顺利准确地进行,更为了提高产品性价比,针对不同被试品,串联谐振装置的组件是不同的。所以,请务必准确选型,您可拨打热线电话,或直接点击右测“在线交流”,联系我司技术部为您量身制定选型方案

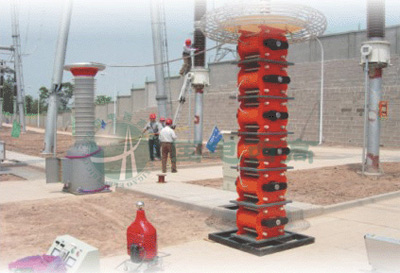

随着CVT(电容式电压互感器)技术的不断成熟, CVT得到不断的推广。采用传统的方式对CVT进行校验,由于CVT的主电容量比较大,一般为0.005~0.02uF,因此,对试验电源的容量要求就很高,通常为几十上百千伏安甚至几百千伏安,现场往往难得找到这么大容量的电源,而且,这么大容量的电源重量为好几百公斤甚至好几吨,不易于搬动,不易于现场试验。因此,我们国电西高采用了串联谐振的原理,采用了无极手动调感的技术,研发出了新一代的CVT校验专用工频串联谐振升压装置,使得所需电源、试验设备体积和重量几十倍的下降,方便的满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压要求。GDTF 系列装置采用多节电抗器串联的方式,体积小、重量轻,接线操作简单,是电力计量、高压测试专业人员理想的新型换代产品。

根据用户要求,电抗器分为固定电抗器和可调电抗器两种方式。

产品特点
  • 体积小、重量轻、外形美观;接线操作简单
  • 干式环氧浇注,机械强度高,绝缘性能好,可靠性高
  • 容量裕度大;输出波形好;稳定性高;操作方便
  • 保护功能完善:具备零位保护、过压保护、过流保护等功能
产品参数
使用条件 环境温度:10℃~+40℃
相对湿度:≤90%
工作频率 50HZ
输入电压 AC220(单相)
输出电压波形失真度 优于0.5%
额定输入容量 5KVA(2台电抗器)
5KVA(4台电抗器)
10KVA(6-8台电抗器)
额定输入电压 220V(4台电抗器)
额定输入电流 22.7A/45.4A
额定输出电压 76.2KV(2台电抗器)
152.4KV(4台电抗器)
209.6KV(6台电抗器)
303.1KV(8台电抗器)
额定输出电流 0.5A/1A
单台电抗器耐压 40KV/60KV
单台电抗器容量 20KVA/40KVA/60KVA
单台电抗器容量 45㎏/60㎏



主要配置
产品型号 35/0.5 66/0.5 110/0.5 110/1 220/0.5 220/1 330/0.5 330/1 500/0.5 500/1
调压控制箱容量 5KVA 5KVA 5KVA 5KVA 6KVA 10KVA 10KVA 15KVA 10KVA 15KVA
额定高压(KV) 24.2 45.7 76.2 76.2 152.4 152.4 209.6 228.6 303.1 346.4
电抗器数量 1 1 2 2 4 4 6 4 8 6
单台电抗器耐压 40KV 50KV 40KV 40KV 40KV 40KV 60KV 40KV 40KV 60KV
单台电抗器容量 20KVA 25VA 20KVA 40KVA 20KVA 40KVA 20KVA 60KVA 20KVA 60KVA



适用范围
产品型号 典型适用范围
GDTF(C)-35/0.5 电压等级为35KV,电容量小于等于0.04UF的所有CVT
GDTF(C)-66/0.5 电压等级为66KV,电容量小于等于0.04UF的所有CVT
GDTF(C)-110/0.5 电压等级为110KV, 电容量小于等于0.02UF的所有CVT,使用两节电抗器串联
GDTF(C)-110/1 电压等级为110KV,电容量小于等于0.04UF的所有CVT,使用两节电抗器串联
GDTF(C)-220/0.5 电压等级为220KV,电容量小于等于0.01UF的所有CVT,使用两节电抗器串联
GDTF(C)-220/1 电压等级为220KV,电容量小于等于0.02UF的所有CVT,使用两节电抗器串联
GDTF(C)-330.0.5 电压等级为330KV,电容量小于等于0.0075UF的所有CVT,使用两节电抗器串联
GDTF(C)-330/1 电压等级为330KV,电容量小于等于0.015UF的所有CVT,使用两节电抗器串联
GDTF(C)-500/0.5 电压等级为500KV,电容量小于等于0.005UF的所有CVT,使用两节电抗器串联
GDTF(C)-500/1 电压等级为500KV,电容量小于等于0.01UF的所有CVT,使用两节电抗器串联

CVT变频串联谐振试验装置
