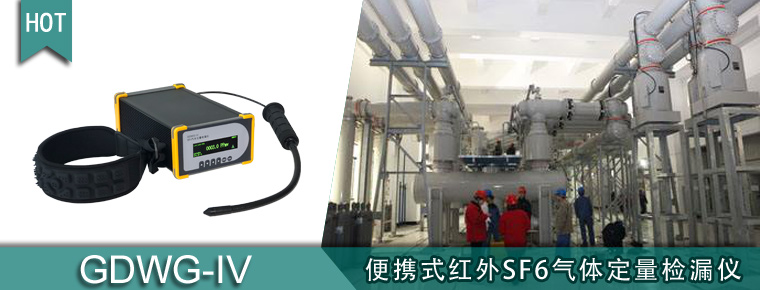

GDWG-IV 便携式SF6气体定量检漏仪

选型
产品概述

随着国内变电站电压等级的逐步提高,目前电力部门SF6高压断路器的使用量大约 以15%/ 年的速度增长,在高压、超高压及特高压开关领域,SF6气体几乎成为唯一的 绝缘和灭弧介质,但SF6高压开关大多是安装在室内,空气流动较为缓慢,一旦SF6气 体发生泄露,容易造成局部缺氧,致使工作人员因缺氧窒息,对人员生命安全造成极 大的安全隐患。因为绝缘程度降低,同时也对高压断路器的灭弧效果极大程度的降低 ,对断路器本体造成损坏。因此一旦发现SF6气体发生泄露,就必须采取相应的措施 ,准确寻找到泄漏点,对泄漏点进行修复,及时消除高压断路器的安全隐患。

GDWG-IV便携式红外SF6气体定量检漏仪是一款高精度、高灵敏度的运用非分散红 外(NDIR)技术来定位和量化泄漏的泄漏探测器。主要应用于电力行业GIS和SF6充气 式设备的泄露检测。可对SF6气体电气设备进行定性及定量检测。通过包扎法测出SF6 气体电气设备的年泄漏率。同时该设备广泛用于供电局、变电站、高压开关公司、实 验室安全通风柜、科学试验等多个领域的SF6气体泄漏的检测。

应用范围
  • 高压开关设备
  • 直升飞机转子叶片
  • 气体输送系统
  • 检测灭火器
  • 建筑物通风率研究
  • 检测危险物
  • 贮存容器
产品优势
  • 无放射源,无辐射危险
  • 无需耗材,无需定期更换高压高纯氩气
  • 无接近高压气体的危险
  • 无需定期更换传感器,无须二次投资,性价比高
  • 性能稳定,维护费用低。无需每年做线性校准无易损件
  • 不受湿度影响,不受环境污染影响,无本底影响误差
  • 高灵敏度探测泄露可达0.01ppmv
  • 严重泄露或SF6浓度达到100%时不会污染或损坏检测器
技术特点
  • 能对SF6电气设备的泄露进行定性及定量的检测。
  • 能准确定位SF6气体电气设备的泄露故障点。
  • 同屏SF6浓度值、温湿度值、电池指示、时间、膜片泵状态等多参数呈现。
  • 独具匠心的操作界面,简洁实用的人机的交互方式,给用户良好的视觉享受
  • 采用非分散红外(NDIR)技术,德国原装进口世界顶尖品牌传感器.
  • 测试速度快,3s即可达到数据稳定状态,数据重复性好。
  • 带温度和压力补偿,可完美实现不同温度和压强环境下对气体浓度的补偿。
  • SF6气体单一响应,对其它任何气体不响应,不会出现误报情况。
  • 非气体接触测量特性能保证任何浓度下都不会出现传感器中毒现象。
  • 传感器恒温室,能保证传感器在任意环境温度下不发生温度漂移。
  • 采用军工OLED显示屏,能保证强光直射条件下数据清晰可见。
  • 秉承欧洲简洁低耗的设计理念,经过软硬件优化,内置锂电,超长待机
  • 产品体积小,可手持,也可以随身佩戴。
  • 在进行现场检测工作时,操作人员可随身佩戴进行爬高工作。
  • 改进了之前型号彩屏阳光下看不清的缺陷,更适合现场人员使用。
  • 声光分段报警,保证现场操作人员在不需要看数据的条件下发现泄漏点。
  • 测试管路可做长短任意调整,可根据实际情况选取合适的测量管路长度。
  • 膜片泵吸采样方式,保证测试气路的密闭性。
  • 采用俄罗斯军工皮卡汀尼扣件组,气囊式按摩防滑肩带,更舒适的体验感。
  • 配有防滑手柄、蛇形探头以及防跌落腕带,保证用户使用方便安全。
  • 配送手机微信电力计算小程序,用于年泄露率的计算,只需填写相关数据,自动 计算出年泄漏率值,省去繁琐的人工操作。
  • 以浓度数据加上检测时间的方式存储数据,方便工作人员准确调出所需数据。能 存储超过8000组检测数据值。
  • 外壳优选航空高强度、全屏蔽、超轻型全铝材质结构
  • 外包装采用高强度特殊工程塑料,防滑,防水,防尘,防爆
  • 可支持切换中英文操作语言(选配)
  • SF6气体浓度单位PPmv,mg/m3可快速切换显示(选配)
  • 可支持监测环境中或密闭空间中SF6浓度并报警,气体浓度实时曲线显示模式( 选配)
  • 可实现本机存储、查看、删除历史数据及报警记录,可直接通过USB连接电脑, 快速下载存储数据的TXT文档;配上位机软件下载、存储、分析、打印数据。(选配 )
技术指标

测 量 原 理

非分散红外,双波长原理

检 测 量 程

0---5000ppm

检测分辨率

标配 1PPmv( 高量程型 ) 0.01PPmv( 高精度型 ) (选配)

检 测 范 围

标配 0 ~ 1000PPmv( 高量程型 ) 0~50PPmv( 高精度型 ) (选配)

检 测 精 度

±2%FS ( 0---1000ppm )

重复性误差

≤±1%

极限灵敏度

0.01PPmv

检测响应时间

≤3 秒

检测恢复时间

≤5 秒

长期稳定性(跨度)

≤± 20 ppm ,超过 1000 小时的周期

长期稳定性(零)

≤± 20 ppm ,超过 1000 小时的周期

采样方式

泵吸式,流量可达 1L/min

零点漂移

≤±1% ( F.S/ 年)

线性误差

≤±1%

存储功能

可存储 8000 组数据

网络上传功能

可连电脑,直接下载打印历史数据(可选)

显 示 方 式

3.5 英寸军工 OLED 显示屏(太阳光直射下可见数据)

峰值电流

<700mA

平均功率

<2W

使用空气压力

800---1150hPa

环境工作湿度

0---95%RH

工作温度

-20℃---50℃

存储温度

-20℃---60℃

工作湿度

0---95% (无冷凝)

外形尺寸

235mm×140mm×83mm

重量

1.5 公斤
