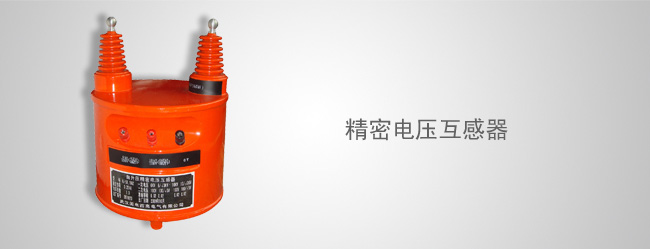

精密电压互感器(停产)

选型

10kV,0.05级电压互感器是高电压等级,高准确度的电压互感器,可实现,校验10kV, 0.1级以下的电压互感器, 100V时可带0.25VA的二次负荷,可完全满足电压互感器的检定要求。

  • 额定电压比 : 10 kV /100V、10kV/ /100/ V、10kV/ /100/3V
  • 额定二次容量: 0.25VA, 0.08VA, 0.02VA CosФ=1.0
  • 准确度级别: 0.05级 、即在额定负荷的情况下,当电压为80%Un至120% Un的范围内, 比差不大于±0.05%,角差不大于±2’,当电压为50% Un 时,比差不大 于±0.075%,角差不大于±3’,当电压为20% Un时,比差不大于±0.01%, 角差不大于±6’。(实际误差不大于误差限值的60-70%)
  • 试验电压 一次绕组感压耐压为1.5Un,1分钟,二次绕组对地,工频耐压2kV,1分钟
  • 额定频率;50Hz
