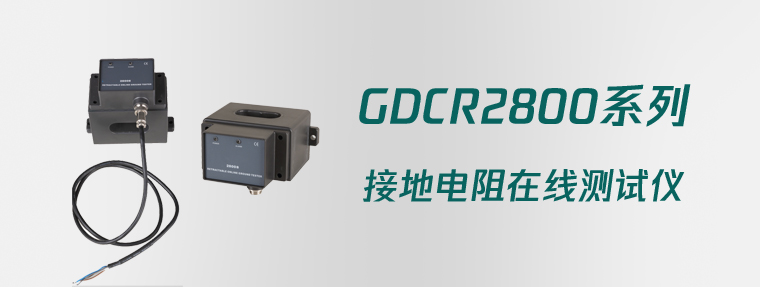

GDCR2800系列 接地电阻在线测试仪

选型
产品概述

接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术研究”的又一高新技术产品,专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。GDCR2800B、GDCR2800C为闭环结构,安装时须段开接地引下线;GDCR2800KB、GDCR2800KC为开合式结构,安装时无需断开接地引下线,方便快捷。在线测试、非接触测量、地线穿心通过、绝不影响防雷接地效果和设施的正常运行,无需自检、实时检测、检测仪内置传感器与电路板完全封闭,确保野外、室内等长时间在线监测的高精度、高稳定性、高可靠性。

接地电阻在线检测仪适用于输电线路杆塔接地;气象防雷接地;石油化工接地;通讯接地;变配电站接地;铁路设施接地;建筑仓库接地;金属回路阻值;电气设备接地等。

接地电阻在线检测仪可以单个安装使用(仅C型、KC型)。

其中,GDCR2800C、GDCR2800KC型可以通过LCD直接显示被测值,还可以通过检测仪设置报警临界值,具有声光报警指示,非常适合于无需组建网络时独立安装使用。我公司的接地电阻在线检测仪已通过防爆认证,满足GB3836-2000《爆炸性气体环境用电气设备》的要求。其防爆标志为ExiaⅡB T3 Ga。防爆合格证号:CE18.2332X。它可应用于相应的易燃易爆环境中。

检测仪型号区别
型 号 结构 LCD 声光报警 报警设置 GPRS 通讯
GDCR2800B 闭环 选购
GDCR2800C 闭环 选购
GDCR2800KB 开合式 选购
GDCR2800KC 开合式 选购
技术参数
功 能 回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测
CT 结 构 闭环( B 、 C 型)开合式( KB 、 KC 型)
电 源 检测仪: 6VDC ~ 12VDC , 50mA Max( 选配 GPRS 12VDC 150mA Max). (Ui : 6V ; Ii : 50mA ; Ci:0 μ F ; Li:0mH ; Pi : 0.1W) (用户外部提供 ) ,本安设备与安全栅的匹配关系: Uo ≤ Ui , Io ≤ Ii , Po ≤ Pi , Co ≥ Ci , Lo ≥ Li 。
电阻量程 0.01 Ω~ 200 Ω( GDCR2800B 、 GDCR2800C )
0.01 Ω~ 100 Ω( GDCR2800KB 、 GDCR2800KC )
分 辨 率 0.001 Ω
精 度 ± 2%rdg ± 3dgt(20 ℃± 5 ℃, 70%RH 以下 )
CT 尺寸 60mm × 28mm ( B 、 C 型) 56mm × 26mm ( KB 、 KC 型)
溢出指示 B 、 C 型 : 测试值大于 200 Ω时, LCD 显示“ OL Ω”符号 KB 、 KC 型 : 测试值大于 100 Ω时, LCD 显示“ OL Ω”符号
电源通讯线 1 条,长 1 米 (5 芯线 )
接线标识 红 / 棕色 --- 电源输入正;黑色 --- 电源输入地; 蓝色 ---RS485 信号正;灰色 ---RS485 信号负; 白 --- 屏蔽地; ( 电源输入地与屏蔽地可以短路连接 )
报警指示 B 型、 KB 型:检测仪声光报警 C 型、 KC 型:检测仪声光报警和 LCD 显示
报警设置 B 型、 KB 型:后台设置 C 型、 KC 型:检测仪面板按键设置、后台设置
数据显示 B 型、 KB 型:无 ( 可 RS485 协议读取 ) C 型、 KC 型: 4 位 LCD 直接显示
LCD 尺寸 47mm × 28.5mm (仅 C 型、 KC 型)
外形尺寸 检测仪: 132mm × 130mm × 76mm ( B 、 C 型) 检测仪: 124mm × 118mm × 76mm ( KB 、 KC 型)
质 量 检测仪:约 1KG ;
工作温湿度 -20 ℃~ 55 ℃; 20 % RH ~ 90 % RH
温湿度误差 不超过 5%
换 档 全自动换档
地线干扰电流 应避免
外部磁场 < 40A/m
外部电场 < 1V/m
单次测量时间 约 0.5 秒
功 耗 检测仪: 50mA Max( 选配 GPRS 12VDC 150mA Max).
防爆标志 Ex ia Ⅱ B T3 Ga
防爆合格证号 CE18.2332X
防护等级 IP54
供电方式 外部提供电源,危险场所使用时,电源必须通过直流信号输入隔离式安全栅接入检测仪,安全栅置于非危险场所内。
