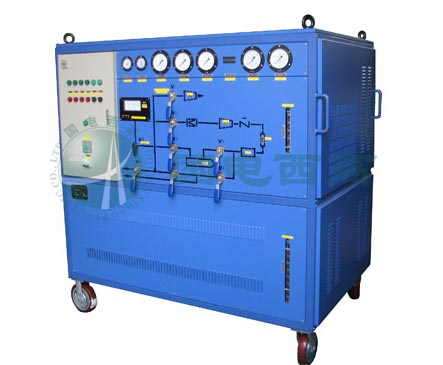

GDQH-601系列 SF6气体回收充气装置

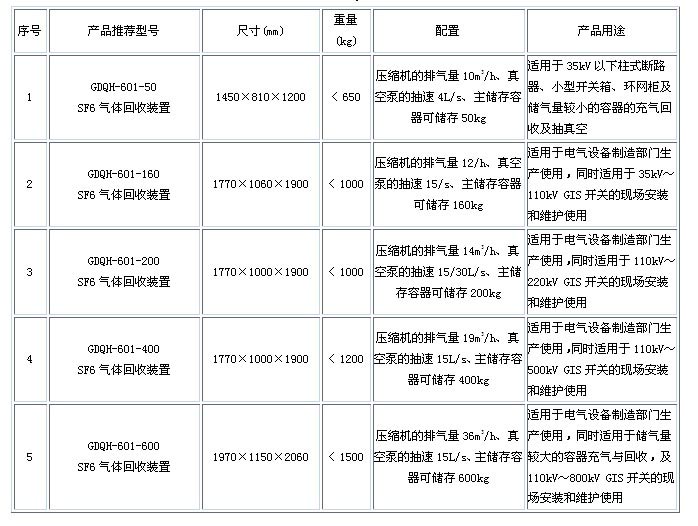

选型
产品概述

本装置系一体式回收装置,有抽真空系统与压缩系统、净化系统、存储系统及冷凝系统。SF6气体回收净化充气装置是用于SF6气体绝缘电器设备的制造厂,使用运行科研等部门,对各种电器设备进行抽真空,对电器设备充入SF6气体,并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。回收装置适用于各种电压等级的SF6电器及GIS组合电器等。

我公司参照电力行业标准 DL/T 662-1999《六氟化硫气体回收装置技术条件》标准及原机电部JB/DQ2588-90《六氟化硫充气及回收装置》标准,并参考了世界著名品牌德国DILO的产品的优点,自主研发了性价比更高的SF6气体回收充气装置,更适合中国SF6高压开关行业。装置由回收系统、充气系统、抽真空系统、干燥系统、净化系统、贮存系统组成,具有如下主要功能:

  • 对装置本机以及电器设备、贮罐、抽真空和真空度的测量
  • 对电器设备中的气体进行回收
  • 对回收和回充的SF6气体进行干燥、净化处理
  • 对SF6电器进行充入SF6气体
  • 对电器中SF6气体进行压缩液态贮存
产品特点
  • 采用冷冻液化法设计原理,降低了系统的工作压力,大大提高了回收的工作效率。
  • 制冷压缩机可选配原装法国进口的全封闭制冷压缩机。也可免费升级至美国独资企业生产的半封闭制冷压缩机艾默生-谷轮(性能远超任何原装进口的同制冷量全封闭压缩机)。
  • SF6压缩机为美国独资企业生产的半封闭压缩机(艾默生 - 谷轮品牌),应用于SF6等卤素气体,具有耐氟特性,保证无泄露。
  • 真空泵可选配日本Ulvac双级旋片式真空泵或选配德国原产Busch、德国独资 Leybold 等。
  • 双容器系统,SF6可液化,并可灌装钢瓶,灌装量不小于50kg 。单容器的回收装置灌瓶量不小于30kg。
  • 双容器系统拥有独创的SF6汽化方式,利用较高温度的高压的SF6气体,强制低温低压的SF6液体充灌入钢瓶,用时短,充灌量大。
  • 可使用柱式液位计,SF6液位指示直观准确。 液位有背光指示,清晰明了。
  • 液态储存容器内置有大功率SF6汽化电加热器。使用时自动进行温度控制,使SF6充分汽化对外充气。
  • 优异的进口(美国)油雾过滤系统,确保油分达标。压缩机润滑油确保一年内不需添加,油位确保不下降。
  • 分子筛干燥系统性能可靠。分子筛再生时不需解体、拆装及更换,使用方便,仅需对分子筛干燥器进行自再生操作,干燥性能即可恢复如初。
  • 所有球阀采用美国swagelok工作原理,密封元件具有自动补偿性能。切实应用于真空、压力工况,确保真空压力两不漏,为真空、压力两用的专用球阀。(也可选用美国swagelok原装球阀)。
  • 定制的相序保护装置,耐压高达500V, 极大提高可靠性。
  • 三相五线制电源,更安全可靠。
  • 流程图可选择绘于面板,操作方便直观,全部使用球阀,开与关状态明确。
  • 采用风冷、移动式,可在无水源情况下使用。
  • 真空计为数字显示皮拉尼真空计。
  • 优质脚轮,便于移动,不伤害地面。
产品参数

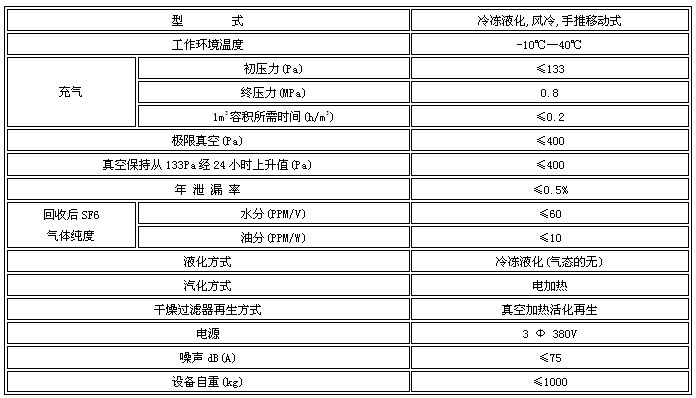

SF6气体回收充气装置的标准参数如下:

SF6气体回收充气装置

SF6气体回收充气装置

GD QH - 601 - 200
1 2 3 4
规则说明:
  • "GD"为国电西高品牌。
  • "QH"中"Q"为SF6气体汉语拼音首字母,"H"为回收装置汉语拼音首字母。
  • "601"为产品序列号
回收压缩机的所有可选型号
型号 14 19 22 27 36 54
功率(HP) 4 5 4 8 10 15
排气量(m3/h) 14.7 19 22.5 27 36 54
吸气终压力(绝对压力kPa) 53 53 53 53 53 53
类别 有油活塞式
压力容器可选型号
型号 50 200 300 400 500 600
容积(L) 50 200 300 400 500 600
类别 二类
设计温度(℃) 100
设计压力〔MPa) 3.9
贮液量(kg) 50 200 300 400 500 600
真空泵的所有可选型号
型号 4 11 12 15 18 18L 25 28 30
功率(kW) 0.55 1.5 1.5 2.2 1.5 2.2 2.2 3.0 4.5
抽速m3/h(L/s) 14.4(4) 40(11) 43(12) 54(15) 60(18) 65(18) 90(25) 100(28) 108(30)
极限真空
(绝对压力Pa)
6×10-2 4×10-2 4×10-2 6×10-2 6×10-2 4×10-2 4×10-2 10 6×10-2
类别 双级泵 双级直联泵 双级泵 双级直联泵 欧洲原产
单级直联泵
双级泵

注:可根据需要预留微水、纯度和分解产物接口

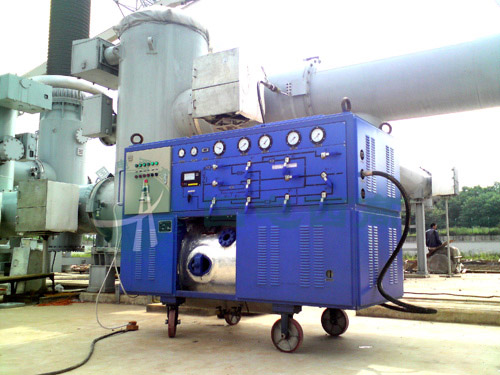

SF6气体回收充气装置

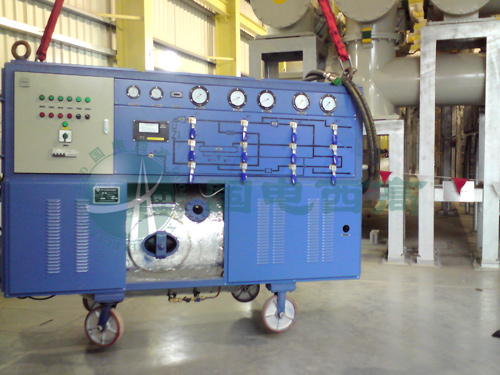

SF6气体回收充气装置

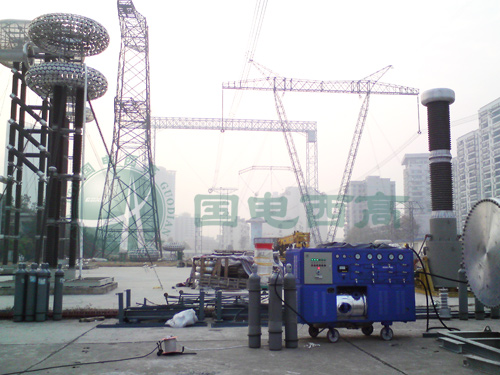

SF6气体回收充气装置

SF6气体回收充气装置
