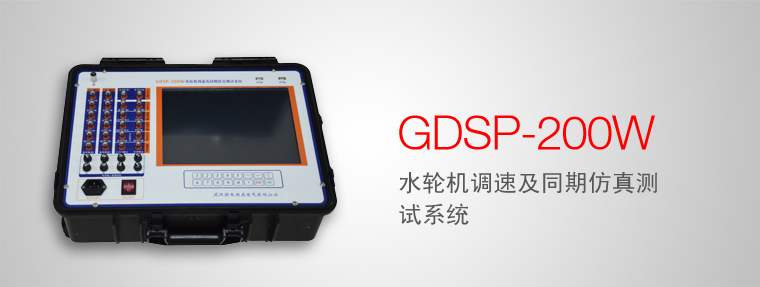

GDSP-200W 水轮机调速及同期仿真测试仪(停产）

GDSP-200W 水轮机调速及同期仿真测试系统是武汉国电西高电气有限公司针对于水力发电调速系统、水力发电自动准同期系统特性检测而开发的一种综合性测试平台，仪器可以完成水轮机调速系统的空载摆动、空载扰动、甩负荷、不动时间，调速器静特性，接力器开关规律、仿真开/关机支持，频率死区测量、负荷响应试验和跟踪电网一次调频等试验项目,自动生成各种类型的试验报告，GDSP-200W 还可以做通用录波器和频率发生器使用，并且系统采样频率可以达到 4KHz，这大大拓宽了仪器的使用范畴，增强了仪器的灵活性。

GDSP-200W 内部集成了5种不同类型的水轮机组模型，仪器可以执行这些模型的仿真功能，使之与调速器构成闭环系统，使调速器在没有与真实机组连接的情况下也可以很方便的完成动态检测。

• 5路低电压／电流模拟量采集，电压和电流可以任意转换，电压输入范围-10V~10V，电流输入范围-20mA~20mA，10%~100%满量程采样误差小于0.2%
• 1路脉动电压采集通道，电压输入范围~400V~400V峰峰值输入，10%~100%满量程采样误差小于0.2%
• 2路频率测量通道，45HZ~55HZ范围，频率分辨率为0.001HZ，测量误差小于0.001HZ，测频电压输入范围0.5V~110V
• 2路无源节点开关量测量通道
• 2路有源节点开关量测量通道，开关信号输入电压范围12V~220V
• 6路模拟量采集通道采用隔离采集方式，并且通道和通道之间也相互隔离
• 1个USB口用于数据下载或键盘，鼠标输入
• 触摸屏方式实现人机交互
• 仪器自带4G数据存储空间
• 12.1寸大彩屏显示
