HYDROCAL 1008 变压器油中溶解气体在线监测系统(停产)

HYDROCAL 1008是直接安装在变压器本体上的测量变压器油中气体含量的监测装置。它可以不间断的测量变压器油中溶解气体氢气H2，一氧化碳CO，二氧化碳CO2，甲烷CH4，乙炔C2H4，乙烷C2H6以及微水。

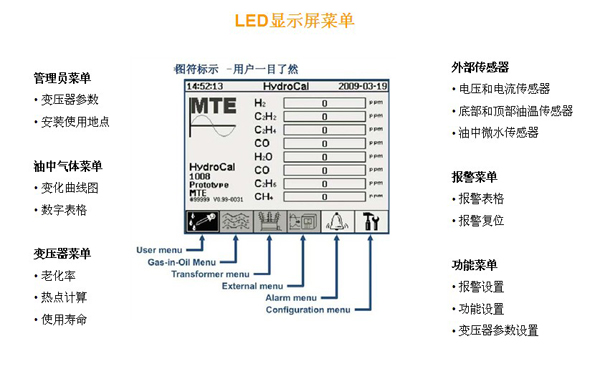

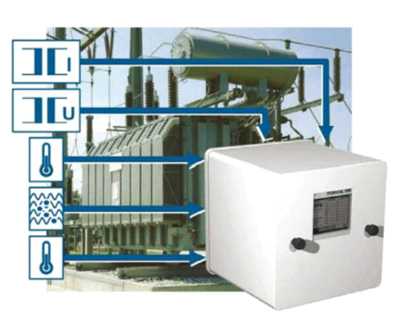

当变压器发生故障时，首先产生的气体是氢气H2，当变压器固体绝缘产生故障时，会大量生成一氧化碳CO。随着变压器故障的进一步发展，在局部放电或电弧放电阶段，乙炔C2H2和乙烯C2H4会大量产生，可以借此初步判断变压器故障的性质。作为一个小型的变压器综合诊断平台，HTDROCAL 1005可以将变压器的其他监测系统通过模拟输入整合在一起，它包括以下输入端子：

• 4 路模拟输入 0/4-20mA
• 6 路模拟输入 0/4-20mA / 0-1/10V可自由配置。作为变压器的综保系统，本机装备有共10路数码化的保护报警输出以实现各种保护与控制功能如冷却风机，有载调压开关等等。
• 8 路继电保护输出
• 5 路数字输出

• 应用近红外 NIR 技术共可监测8种油中溶解气体-氢气H2，一氧化碳CO，二氧化碳CO2，甲烷CH4，乙炔C2H2，乙烯C2H4，乙烷C2H6以及微水。
• 提供多种通信接入方式，其中包括以太网ETHERNET10/100 Mbit/s(铜线或光纤接入）及RS 485 Modbus接入可开放及支持大部分变电站所应用的通信协议如IEC61850，MODBUS ，DNP 3等等。
• 可选配内置的Ethernet，GSM and analog modems实施远程与网络式的系统通信及控制。

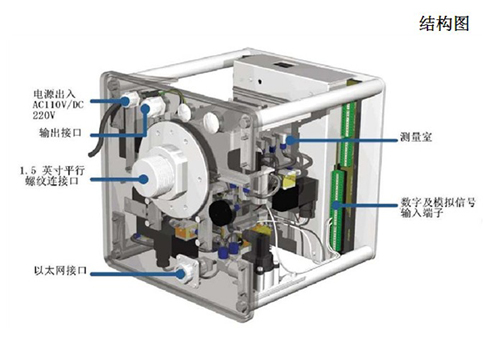

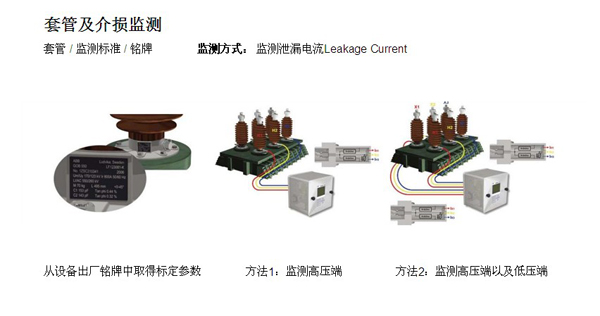

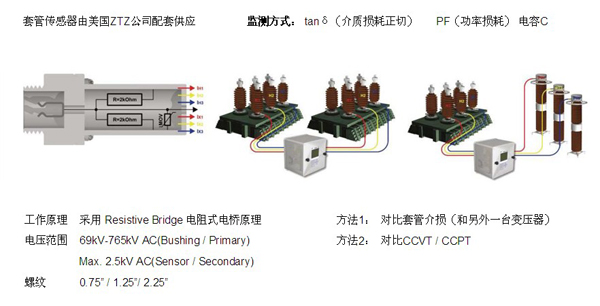

• 通过6对的模拟AC电流输入出点可以联接高压电容式套管传感器进行变压器套管介损、泄漏电流、功率损耗等监测。

• 电压和电流 （通过变压器电压及电流监测装置）
• 变压器温度
• 顶部及底部油温 （通过附加的温度传感器）
• 用户自选自由设置 Free configuration式的模拟输入触点，用户可按需要自由选配使用各类外接传感器

• 凝固热点计算 Hot Spot(acc. IEC 60076)
• 使用寿命 Transformer Life
• 老化率 Aging Rate
• 冷却风机及有载开关控制 On-load Tape Changer and Ventilation System Control （高级功能是与世界著名的变压器生产商PAUWELS共同研发）
