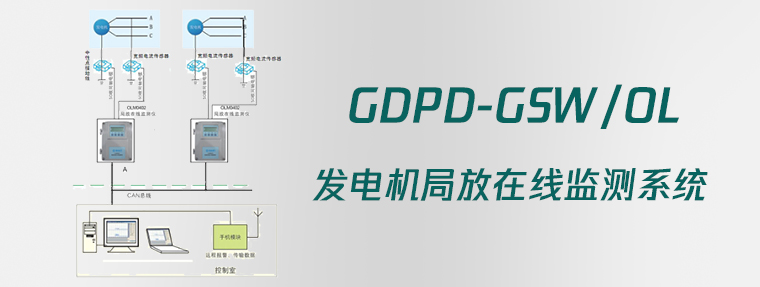

GDPD-GSW/OL 发电机局放在线监测系统

选型

GDPD-GSW/OL 局部放电在线监测系统是为各类大型发电机定子绕组提供自动与连续局放监测的经济型仪器。统计结果显示发电机超过40%的故障可以归咎于定子绕组绝缘的老化和退化。实践证明在线监测局部放电是诊断各类发电机与绕组绝缘问题最有效的方法,并具有丰富的经验积累和成功案例。

与周期性在线巡检不同的是,它能够为专业的维护人员提供现场或远程的自动实时测量,同时提供了主要趋势参数,并记录历史数据,可与电厂各类现场总线集成。还可以触发远程警报装置,以提醒用户对监测数据及设备状态进行检查。

GDPD-GSW/OL 是国电西高总结多年研究局部放电在线监测系统经验的基础上开发的新一代产品。特别适用于各类大型电机,如:涡轮发电机、水轮发电机、高压电动机、变压器等。GDPD-GSW/OL 采用独特的抗干扰设计,可以克服在大部分发电厂中都存在的典型电磁干扰。这确保了测试结果的可靠性与真实性,避免出现错误指示。电厂的专业维护人员在接受国电西高专业工程师的简单培训后,就能熟练操作并正确解读监测数据。



功能特点
  • 抗干扰能力强,监测数据真实准确:监测主机采用全密封铝合金腔体屏蔽设计,具有极强的电磁兼容性和抗干扰能力;配有独特的地干扰去除和天线门控抗干扰功能,几乎能完全去除空间电磁干扰,在单个脉冲的基础上,把局部放电信号与电噪声进行数字分离,从而防止造成错误指示。
  • 成熟的滤波和模式识别提高了分离噪声的能力,并能有效和有目的地检测绝缘浸渍不足,屏蔽/半导体涂层失效和老化问题。
  • GDPD-GSW/OL 包括一台采集并处理局放与干扰信号的监测主机和安装在发电机电流环母线上的检测传感器及接地线上的宽频带电流互感器,通过同轴电缆和多路转换器连接在一起。
  • 该装置可通过远程操作模式管理监测单元,发送指令、获取数据、进行控制和参数设置。例如,通过与现场控制总线互联,实现与其他监测装置的集成,并和运行参数如发电机负载与温度相关联起来,对定子绕组问题进行综合分析。
  • 该装置采用等周期多路循环扫描方式,保证了各传感器监测数据趋势分析的一致性。也可通过单独设置某监测点的数据采集频度,并使用单点模式来生成图表以协助确认发电机绕组绝缘产生的故障性质。
  • 提供多种报警功能:用户可根据需要选择报警方式。当发电机局放超标时,该监测仪及时通过 CAN 总线主动向上一级管理设备发出报警信号,同时监测仪内部的报警继电器动作,输出无源触点信号,此时在监测仪的液晶显示器上显示出报警信息,也可提供手机短信报警。
  • 体积小,安装简便:外型尺寸仅有250×190×90(mm),相当于饭盒大小,可在发电机附近方便的进行安装。
技术指标
  • 测量通道:6通道
  • 监测灵敏度:
    • 每模块第一通道:100pC
    • 每模块第二通道:1pC
  • 系统频带:
    • 每模块第一通道:10kHz~5MHz
    • 每模块第二通道:2kHz ~300kHz
  • 传感器频带:
    • 宽频带电流互感器:10kHz~5MHz
    • 输入单元:10kHz~1.2MHz
  • 动态增益范围:50dB
  • 采样精度:12Bit
  • 测量范围:每模块第一通道:100pC~10000nC
  • 每模块第二通道:1pC~10000nC
  • 运行环境:-10~50℃
  • 电源:单相220V,50Hz,20W



典型的PD图谱
