首页>>产品中心>> 电能计量检测 >>GDYB-D12 单相多功能电能表校验装置
阅读次数:9063

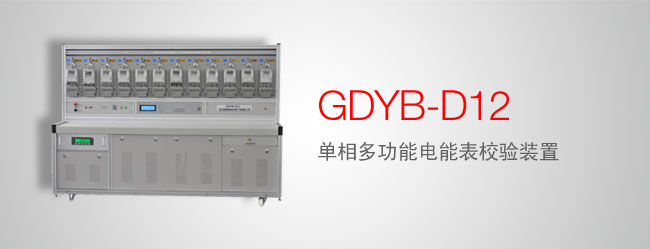

GDYB-D12 单相多功能电能表校验装置

选型
产品概述

GDYB系列单相电能表检验装置,是根据国家有关标准和规程的要求而精心研制开发的第二代电子程控式单相电能表检验装置。适用于0.1级及以下各种单相电能表的检验,它以简洁美观的外形、精致的工艺、完备的功能和优异的性能,定会受到您的青睐。

产品特点
  • 设计合理,造型美观。装置挂表架和台体框架全部采用专用铝合金材料制作,台面板由防火防热纤维材料构成,整个装置色彩柔和、比例协调、结构牢靠。工艺考究、外形漂亮耐看。
  • 专用键盘操作和PC机操作并存,使用方便。本装置配以键盘,键盘自带液晶显示屏,装置的工作状态一目了然.操作轻松自如。PC机控制软件层次分明,界面美观,使用灵活方便。
  • 自动化程度高。在检定电能表时只要人工参与挂表,调整好光电采样器,并正确设计好表的参数后,所有检定项目(包括预热、潜动试验、起动试验、标准偏差的测定、基本误差的测定)由PC机自动控制,一次完成。校表程序可按照国家规程,也可由用户自定义。
  • 光电采样器可实现三维调节,既可采样回转式电能表的转盘信号.也可接收电子式电能表的频闪信号。
  • 误差处理系统能接收光电采样器信号、安装式电子表的输出脉冲和标准电能表的高频脉冲信号等。
  • 相同类型(额定电压、标定电流相同),不同常数的电能表可同时校验(限二种常数)。
  • 可自动对回转式电能表转盘的黑标进行定位,方便做潜(起)动试验。
  • 可在工频基波上迭加2~21次谐波,谐波的幅值和相位可随要求设定。还可对输出量进行谐波分析并绘制波形。
  • 装置稳定度高,可靠性好,输出功率大。电压(电流)回路可带任意性质的负载。
  • 装置具有完善的故障检测、定位、保护和报警功能,以免人为的接线或操作错误而损坏装置。
  • PC管理软件还具备了功能完善的报表打印、数理统计和资产维护等功能。
产品参数
装置准确度等级

0.1 级 、 0.05级

输出电压 220V
调节幅度 0~120%连续可调
调节细度 优于0.01%
输出电流 0.1A、0.25A、0.5A、1A、2.5A、5A、10A、20A、50A、100A
调节幅度 0~120%连续可调
调节细度 优于0.01%
输出功率 电压回路 GDYB-D12 300VA
GDYB-D24 600VA
电流回路 GDYB-D12 500VA
GDYB-D24 1000VA
输出电压、电流、功率稳定度 ≤0.02%/120S PF=1(0.05级装置)
≤0.05%/120S PF=1(0.1级装置)
输出电压、电流波形失真度 ≤0.5%
频率范围 45Hz~65Hz
调节细度 0.01Hz
移相范围 -180.0o~180.0o
调节细度 0.01o
指示仪表等级 电压 土0.2% 电流表 土0.5%
相位表准确度为 土0.5o
频率表准确度为 土0.1Hz
挂表数量 12块 、 24块
供电电源 AC 220V士10%~50Hz
最大功耗 GDYB-12 800 VA
GDYB-24 1500 VA
工作环境 温度20℃土5℃ 相对湿度≤85%
外形尺寸和重量

GDYB-D12: 2000mm *720 mm*1550 mm

280kg
GDYB-D24: 2380mm *710 mm*1900 mm 350kg
