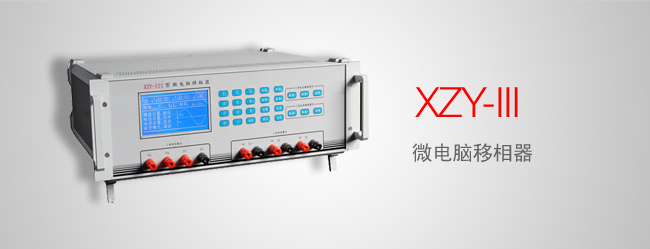

XZY-III 微电脑移相器

选型
产品概述

XZY系列微电脑移相器作为传统感应移相器的更新换代产品,是电力部门、电工仪表行业、大型电力用户、科研院所和高、中等院校等一切需要相位调节的部门之理想的精密移相电源,它能平滑无级 地实现电流对电流、电压对电压、电流对电压的移相。其中,XZY-III型微电脑移相器以方便地实现三相电流对三相电压的精密移相。XZY-III型微电脑移相器有六个输出量,即参考电流IA、IB、IC, 移相电压UA、UB 和UC,其中IA、IB、IC 之间的相角互为恒定的120°,UA、UB 和UC 之间的相角也互为恒定的120°。三相电流对三相电压的移相操作通过移相器面板上的相应键盘实现。

XZY-III型微电脑三相移相器的突出优点是它的高精度、高可靠性和高稳定度,并且触摸按键盘,操作简单、液晶显示屏直观显示所有参数、重量轻,受到行家的好评和用户的广泛青睐。

产品特点
  • 本仪器设有多套跟踪系统,能自动跟踪每相电压、电流以及移相角的设定值,使输出不受接入负载的影响。
  • 既可恒压输出对称三相电压, 亦可恒压输出非对称三相电压;
  • 既可恒流输出对称三相电流,亦可恒流输出非对称三相电流;
  • 能方便地实现三相电流对三相电压任意角度连续移相或预置移相;
  • 移相角度稳定,移相范围大,可重复做正向或逆向任意角度连续移相;
  • 移相精度高,单步移相0.1°,稳定无漂移;
  • 移相操作全部采用键盘操作,并具有以下三种移相方式:
    • 预置快速移相(大跨度快速移相)
    • 连续移相
    • 单步移相(微调移相)
  • 输出波形好(DDS 合成), 不受工作电压波形畸变的影响;
  • 对电流、电压幅值、移相角,频率在输出范围内可实现自动渐变式输出,方便参数的搜索;
  • 设有防外部过载及短路的快速自动保护装置;保护本仪器不会因使用不当而烧毁。
产品参数
  • 输出电压相数:三相(Ua、Ub、Uc);
  • 输出电流相数:三相(Ia、Ic、Ic);
  • 输出波形:正弦波;
  • 三相相位差:对称120° (对称角误差≤±0.2°);
  • 输出频率: 45.0Hz~350.0Hz(误差≤±0.2Hz);
  • 输出电流:0.1A~10A /相(恒流)
  • 输出电压:1V~260V /相(恒压)
  • 电流输出功率: 60VA (20VA/相)
  • 电压输出功率: 75VA (25VA/相)
  • 移相范围:±360°
  • 移相误差:≤±0.3°
  • 移相方式及速度:
    • 正向或逆向连续移相: 25°/S
    • 正向或逆向单步移相: 每步0.1°
    • 预置任意角设置移相:大跨度快速移相。
  • 显示分辨率:
    • 移相角:0.1°;
    • 电压值:0.1V;
    • 电流值:0.01A;
    • 频率值:0.1Hz。
  • 允许最大负载:
    • 电压端:≥2.2KΩ(220V 输出时);
    • 电流端:≤0.5Ω (6A 输出时)
  • 工作电源: 单 相 220V±10% 50Hz
  • 外形尺寸: 440×400×200 mm3
  • 重量:19Kg
