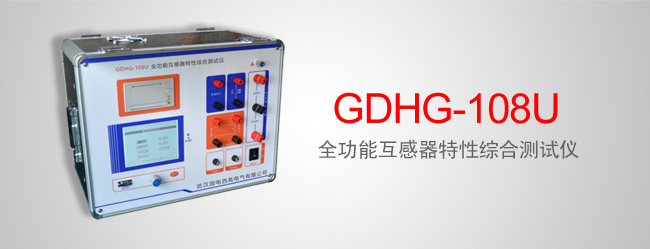

GDHG-108U全功能互感器特性综合测试仪(停产)

选型
产品说明书
产品检定书
查看 下载
产品相关图集
查看 下载
  • 仪器功能简介 本仪器在接好线设定好测试值后。可独立完成CT伏安特性试验多种误差曲线,CT变比角差比差极性试验,PT伏安特性试验,PT变比极性实验。
  • 仪器操作安全方便 全微机化装置,内置进口高性能CPU,可靠性高。只需按界面提示设定测试值后完全不需人工接触被测试设备而全自动进行测试。使测试人员远离高压电路,确保测试人员安全。
  • 输出容量大 伏安特性试验最大输出电压高达2000V 最大输出电流为5A 最大输出功率2000VA。
  • 大屏幕汉字图形界面 测试时直接显示伏安特性曲线图,清晰,美观,方便。自带打印机,可随时打印曲线和测试结果。
  • 旋转鼠标操作 操作方便简单,使用寿命长。
  • 内置存储器 数据保存后掉电不丢失。
工作电源 输出范围 测量范围 测量程度
CT 伏安特性试验 220V 0 ~ 2000V 、 0 ~ 5A 0 ~ 2000V 、 0 ~ 5A 2000VA 0.5%RGD ~ 0.05%FS
CT 角差比差极性试验 220V 0 ~ 600V 0 ~ 600V 、 0 ~ 50mA 0.5%RGD ~ 0.05%FS
PT 变比极性试验 220V 0 ~ 600V 0 ~ 600V 、 0 ~ 0.7V 0.5%RGD ~ 0.05%FS
PT 伏安特性试验 220V 0 ~ 130V 0 ~ 130V 0.5%RGD ~ 0.05%FS
线圈直阻试验 220V 0.1 ~ 0.2A 0 ~ 50 欧 0.5%RGD ~ 0.05%FS
仪器工作电源 AC220V ± 10% 50HZ 外形尺寸 450 × 340 × 300 ㎜ 重量 33.5KG
