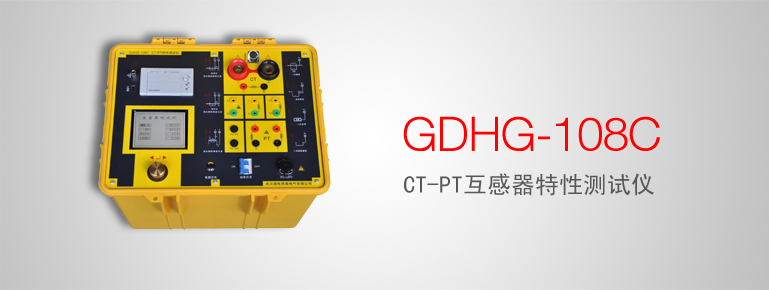

GDHG-108C(停产) CT-PT互感器特性测试仪

选型
产品概述
GDHG-108C型CT/PT互感器特性测试仪是国电西高针对保护类、计量类CT/PT进行测试而研发并享有自主知识产权的第五代全自动型测试仪器,该仪器支持电流法和电压法两种测试方式,能测试安装在变压器或者开关装置内部的套管CT,适用于实验室也适用于现场检测,它集我们多年之生产经验,博采众长,摒弃华宠,突出实用,功能全面。可轻松便捷地对互感器做伏安特性、变比、比差、角差、负荷等测试项目。
产品特点
  • 采用电流法和电压法检测原理,方便现场检测套管CT
  • 满足GB1207、GB1208、GB168-47(IEC60044-1.6)等规程要求
  • 支持检测CT和PT
  • 可以6路同时检测.支持六组变比同时测量
  • 无需外接其它辅助设备,单机即可完成所有检测项目
  • 自带高速微型打印机:实时打印测试数据和特性曲线
  • 采用智能控制器,操作简单
  • 全天侯大屏幕液晶,全中文菜单界面,图形化显示接口
  • 按规程自动给出CT/PT(励磁)拐点值
  • 自动给出5%和10%误差曲线
  • 可保存3000组测试资料,掉电后不丢失
  • 支持U盘转存资料,可以通过标准的PC进行读取,并生成检测报告
  • 技术参数
    CT (保护类、计量类) PT
    伏安特性(励磁特性)曲线 伏安特性(励磁特性)曲线
    自动给出拐点值 自动给出拐点值

    自动给出 5% 和 10% 的误差曲线

    变比测量

    支持六组变比同时测量

    极性判断

    变比测量

    比差测量

    比差测量

    相位(角差)测量

    相位(角差)测量

    交流耐压测试

    极性判断

    二次负荷测试

    一次通流测试

    二次绕组测试

    交流耐压测试

    铁心退磁

    二次负荷测试



    二次绕组测试



    铁心退磁



    支持套管 CT 的检测


    工作电源

    AC220V ± 10% 、 50Hz

    设备输出

    0 ~ 250 0Vrms , 5Arms ( 20 A 峰值)

    大电流输出 0 ~ 1000A
    励磁精度

    ≤ 0.5% ( 0.2%* 读数 +0.3%* 量程)

    二次绕组电阻测量 范围 0.1 ~ 300Ω
    精度

    分辨力 1m Ω

    二次实际负荷测量 范围 5~500VA
    精度

    1% ± 0.1VA

    角差

    精度 4min

    比差

    精度

    ≤ 0.05%

    CT 变比测量 范围

    5-25000A/5A ( 5000A/1A )

    精度

    ± 0.1%

    PT 变比测量 范围 ≤500KV
    精度

    ≤ 0.5%

    工作环境 温度:- 10℃ ~ 40℃,湿度:90%,海拔高度:1000m

    尺寸、重量

    尺寸: 4 40 mm × 340 mm × 3 8 0mm ,重量: ≤ 35kg
