为什么武汉国电西高核相器那么准

售后保障

早在2013年南洪段铁路发车前由于没有检测到高压核相器已损坏,导致电源相序错误,直接故障延误5个小时,索性没有造成人员伤亡事故,

据有关部门统计的结果,我国每年因为电气电力引发的事故高达数百起,造成难以估计的损失,而这些事故发生的原因多数是因为运行设备行中的安全隐患没有得到及时有效地排查。

而在电力系统环网和双电源电力网建设或检修中, 对于闭环点断路器两侧电源核相检查是非常重要的试验项目,所以核相器装置在电力电气系统广泛运用,也是现代电气检测设备中不可缺少的一部分。目前国内的核相器参数繁多,大部分为无线型,其次为有线型。

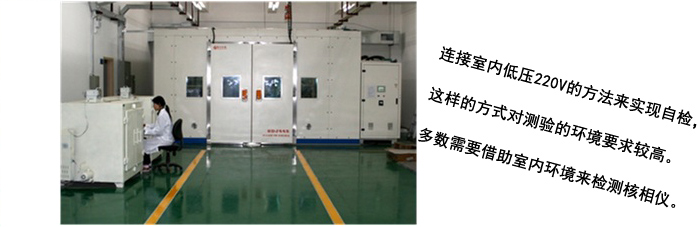

目前国内各核相器厂家针对核相器的检验主要通过连接室内低压220V的方法来实现自检,并没有专业的仪器来检测这一设备,这样的方式对测验的环境要求较高。不能随意根据检测的要求随意变化环境,多数需要借助室内环境来检测核相仪。

室内检测

而且这种方法只能验证核相器的同相检验数据及电池电量状态,而无法实现其他角度的检验工作。另外该方法无法模拟核相器发射装置处于高压状态下的环境,导致高压环境下测量的相位差与低压环境下的数据有差别,没办法提供精准有效地数据,这样会导致检核相器过程中一些隐藏的隐患危害,如果不借助更有效的检定装置,那么有可能导致严重的后果。所以在真正的操作作业中我们需要一款能精准检测核相器的一款装置。

根据目前这样的现状,武汉国电西高专门研发出一款高精度,便携式核相器功能检定装置,填补了目前这一仪器的空缺.

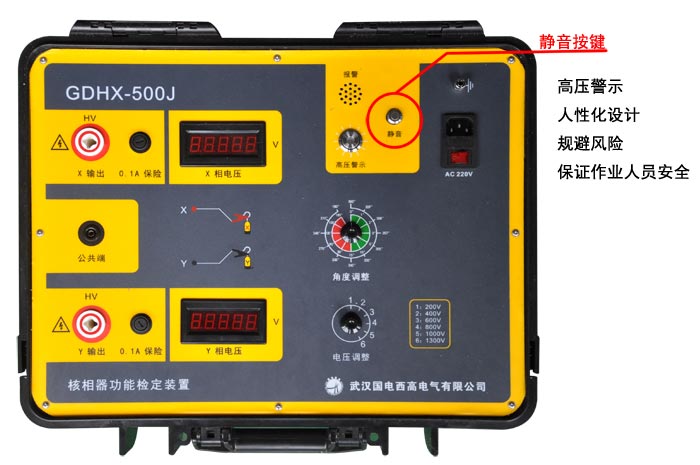

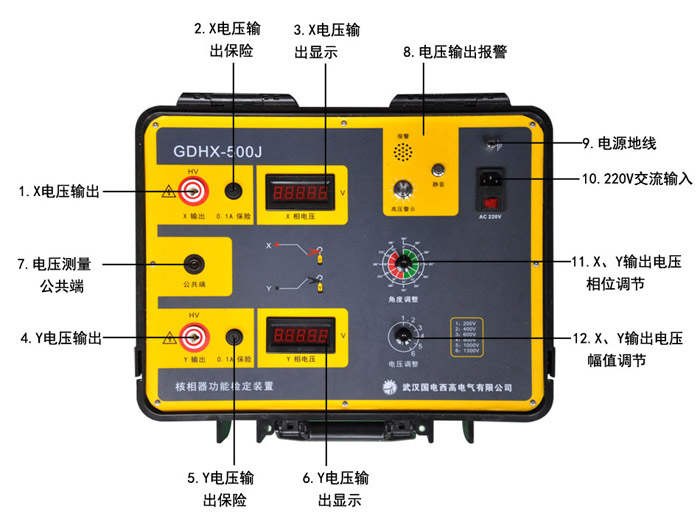

GDHX-500J核相器功能检定装置屏幕示意图

GDHX-500J核相器功能检定装置实际操作起来很简单,利用最精简的功能按键组合,得出最精准的结论,我们可以用核相器功能检定装置来测验无线高低压语言核相器是否准确。

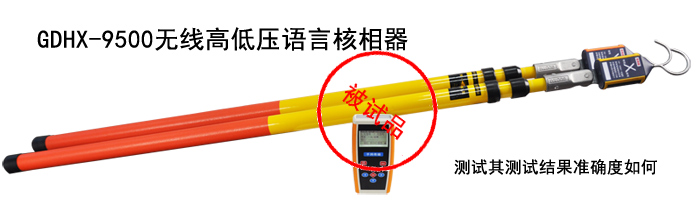

我们以GDHX-9500无线高低压语言核相器为被试品,此款产品采用无线传输技术,真正达到安全可靠、快速准确,不同电压等级(10V-500KV)均适用。在核对电网的结构时,对于三相连接的线路能够准确的识别不同导线的相对相位,在2 个测量组件之间无任何电气上的连接,这样可使测量装置的应用非常灵活和安全。

它的产品的搭配组合合理完善,配置有1个手持终端,X探测器和Y探测器各一个、专用挂钩2个、专用探针2个、5号碱性电池(1.5V)2节、7号碱性电池(1.5V)6节。绝缘杆(3节3米)2支

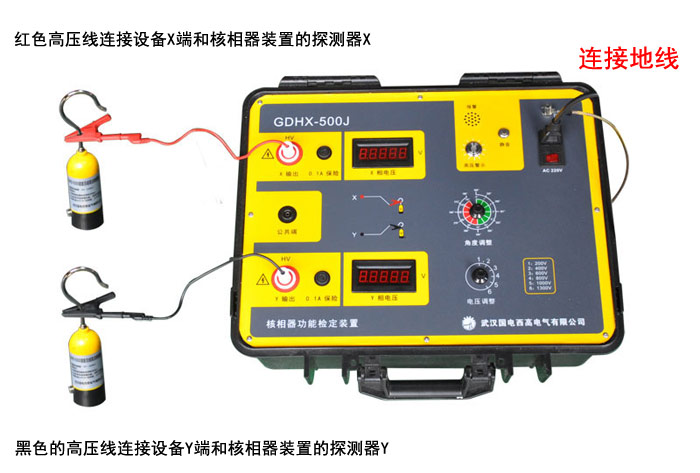

接线演示

试验开始将设备一端接地网,一端接设备的接地端,这是最基本的一步放在第一步进行,地线接口也是放在仪器最上面显眼的位置,(接地可以有效的防止设备上带有高压电危害操作人员的生命安全,因此必须在操作前将设备接地)操作面板上有两个高压输出分别是X和Y输出。

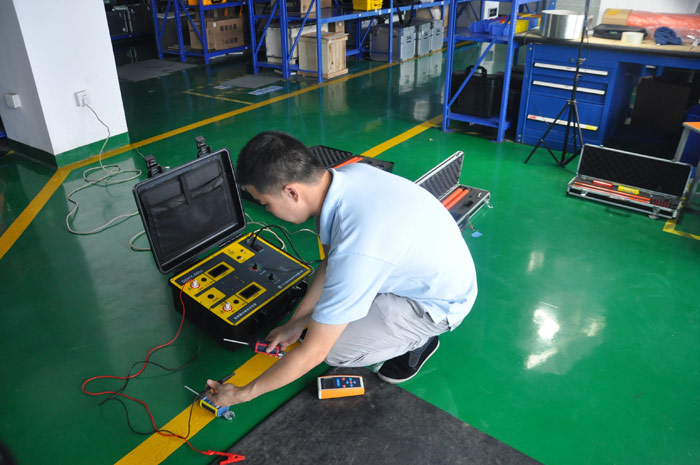

首先我们将红色高压线连接设备X端和核相器装置的探测器X,黑色的高压线Y端连接核相器装置的探测器Y,最后连接设备的电源线,连接好的核相器X,Y整齐放在绝缘地板上,我们会搭配核相器组合使用的接受主机来测试,

如图所示

第二步我们打开核相器检定装置电源的开关,开机后控制面板上的“电压调整”为低档电压,那么最上方的高压警示器就会是亮的,高压警报器就会发生响声,提醒作业人员注意作业情况,此时作业人员可以根据情况将警报设置为静音,这个小细节非常的人性化,从小细节体现设备的合理性.

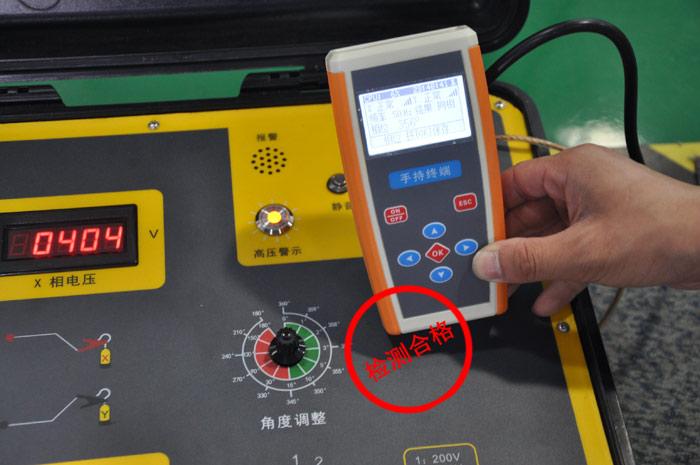

我们将测试调整控制面板的“角度调整”双向表盘调整好角度之后那么探测器的接收主机上显示就是调整的角度,例如“角度调整” 为350°(10°).

再看探测器的接收主机上测试结果为同向352°。将“角度调整”为330°(30°),那么探测仪接收主机上测试的结果为同相333°

“角度调整”有 12个档调节 更加全面的测试核相器的精准。我们也可以在控制面板上将电压调整至其他度数的电压来检测。

切记:我们在测试的时候不要接触探测器的金属部分,那都是处于带电状态下的,我们测试完毕后,只要将表盘归零,将电源开关关掉,先拆核相装置的电源线,再拆连接X、Y探测器的高压测试线,最后拆除地线那么试验测试就完成。

检测中需要注意的事项

事项1如GDHX-500J核相器功能检定装置没有高压输出。

1,我们常规检查X、Y的输出保险丝是否断路,如断路更换即可。

事项2核相器接收信号不稳定。

1、考虑问题核相器是否故障。

2、在检查GDHX-500J核相器功能检定装置的输出电压是否满足核相仪的最低有效接收电压,如不满需调高升高电压幅值。

事项3:开机没有显示

1、检查电源线是否正常。

2、检查电源保险丝是否断路。
