首页>>产品中心>> 电能计量检测 >>GDW-5000A 掌上式三相用电检查仪
阅读次数:5445

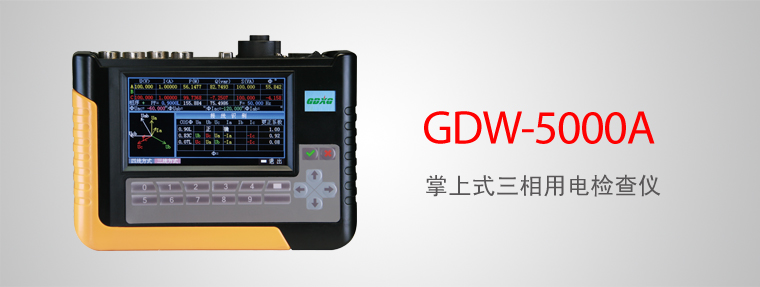

GDW-5000A 掌上式三相用电检查仪

选型
产品概述

该仪器采用TI的32位高速120MHzDSP,及AD公司的高性能6通道16位AD,成功开发多功能宽量程的数字乘法器,采用浮点运算,保证计算准确度。仪器在不接入电压、电流信号的情况下,在办公室就可模拟现场的各种接线,得出相应的接线结果。此功能,可作为培训查线的工具使用,提高现场工作人员的查线技能。仪器内可产生5A、0.5A的电流信号加到5A、100A钳上,以测量钳表的误差。解决了5A、100A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况,提醒工作人员清洁钳口。

产品特点
  • 采用4.7寸 16:9 工业级TFT宽彩屏,显示清晰、美观、信息量大、内容丰富。仪器的每一个功能都是一屏显示,不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。
  • 同时测量电能误差、电压、电流、有功功率、无功功率、相位、频率、功率因数、并显示矢量图、查线结果。
  • 仪器内无可调电阻,所有误差全部采用软件修正。
  • 中文拼音输入。
  • 带5A、100A、500A、1000A钳表,直接测量低压电流互感器的变比。可方便找出CT二次回路中的断路、接触不良、CT内部的匝间短路以及CT铭牌变比是否与CT实际变比相符等故障。
  • 实时测量A、B、C三相电压、电流的2-51次谐波,及时了解电网的供电质量。
  • 测量A、B、C三相电压、电流的波形。
  • 宽电源45V-480V工作。
  • 所有现场需要输入的参数和下载的数据均可由用户自由定义。可下载1000个用户的数据。已经可以与多个营销系统接口,实现数据的下载和上传。
主要技术参数
电压量程 30V ~ 480V 5A钳表 有功电能、功率 ± 0.5%
电压误差 ± 0.2%   无功电能、功率 ± 0.5%
钳表 ( 过载一倍 ) 5A 、 100A 、 500A 、 1000A 电 流 ± 0.5%
输入频率范围 45-55Hz 自检电流 5A 0.5A
频率测量误差 ± 0.01Hz 自检误差 ± 0.1%
相位测量范围 -180 ° ~ +180 ° 大电流钳 有功电能、功率 ± 0.5%
最大相位误差 ± 0.1 ° 无功电能、功率 ± 0.5%
谐波测量 ± 0.1% 电 流 ± 0.5%
谐波测量范围 2-51 次 其它         变比测量 ± 0.5%
脉冲常数   低频 5A 3600P/kWh 电压影响 < ± 0.01%
其它 3600*(5/Ie) P/kWh 频率影响 < ± 0.01%
高 频 5A 3.6x10 7 P/kWh 温度影响 < ± 0.005%/ ℃
其它 3.6x10 7 *(5/Ie) P/kWh 24 小时变差 < ± 0.04%
谐波影响 < ± 0.01%
注: Ie-- 额定电流 开机稳定时间 <5 分钟
工作电源 AC 45V - 480V 环 境 温 度 -25 ℃ - +45 ℃
功 耗 < 10W 相 对 湿 度 40%-95%
外形尺寸 190mm * 140mm *50mm 重 量 < 1 kg
