矿用电缆故障测试系统

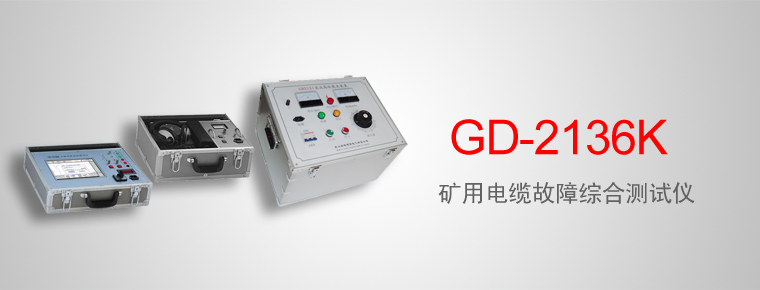

GD-2136K 矿用电缆故障测试系统

选型

特别关注:以上设备,在煤矿高瓦斯易燃易爆的工作环境,请把电缆拉出矿井外测试!在低瓦斯环境下,请在确认安全下慎用!安全测试,关爱生命!

GD-2136K型矿用电缆故障测试系统,可以利用低压脉冲法、冲击高压闪络法及智能高压电桥法测试35kV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障,低阻、短路性故障及断路故障。特别适用于煤矿矿井电缆和信号控制电缆的故障测试。

本测试仪采用箱式结构,巧妙地将电缆故障测试仪与笔记本电脑结合为一体化,采用触摸屏操作界面,所有功能按键均在屏幕上直观地显示,用户可通过触摸屏直接操作。具有波形储存功能,可以储存大量的现场测试波形,供随时调用观察和同屏比较。测试界面简单清晰,功能按键定义简单明了,测量方法简单快捷。同时也大大提高了仪器的稳定性和可靠性。

系统组成
  • 电缆故障智能测试仪(GD2133K);
  • 电缆寻迹及故障定位仪(GD2132K);
  • 直流高压发生装置(GD2131K):
  • 高压设备:放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。
GD-2133K 电缆故障智能测试仪
主要技术指标:
测试方法,低压脉冲法、高压闪络法、智能高压电桥法。
  • 测试距离:
    • 低压脉冲法时,最大测试距离16Km;
    • 高压闪络法时,最大测试距离15Km。
    • 智能电桥法时,最大测距不受电缆长度限制。
  • 读数分辨率:1m。
  • 系统测试精度:小于20cm。
  • 脉冲幅度: 负载阻抗在50Ω时不小于250Vpp。
  • 脉冲宽度: 0.2μs、2μs、4μs三种。
  • 采样频率: 48MHz、24MHz、12MHz、6MHz。
  • 预置了4种电缆介质的电波传播速度:
    • 不滴油:160m/μs;
    • 油浸纸:160m/μs;
    • 交联聚乙烯:172m/μs;
    • 聚氯乙烯:184m/μs;

    其它类型电缆的电波传播速度的设置。对于其它非动力电缆,利用本机的测速功能可以在输入该电缆的已知全长后,测出电波在该电缆中的传播速度。

  • 采样方式:
    • 电流取样法。
    • 智能高压电桥法:
  • 内置3KV高压恒流源,可测电缆最大泄漏电阻3MΩ;
  • 输入电缆精确长度后,自动显示故障距离。
工作条件: 温度-10 ~ +45ºC,相对湿度 90%。
体 积:430×300×190mm。
重 量:约10kg



GD-2132K型电缆路径仪

GD-2132K电缆路径仪是由GD-2132F发射机、GD-2132J型接收机、感应式探头、电位差式探测架等组成。本仪器是光缆、电缆故障定位测试的专用仪表,适用于具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试,线缆电路的探测以及线缆埋深等测试。 本仪器采用了石英晶体振荡器,中大规模集成电路。其特点是接收灵敏度高,静态漂移小,抗干扰能力强,工作稳定,准确度高。由于仪器采用了小型镍镉畜电池供电,因此仪器具有体积小,重量轻,耗电小,便于携带等优点,特别适用于野外作业。

主要技术性能
  • 准确定点的故障绝缘阻值:0~5MΩ
  • 定位测试准确度:≤±10cm
  • 探测线缆深度:≤3m
GD-2131K型直流高压发生装置

GD-2131K高压发生器是电缆故障检测系统的组成部分,用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

技术参数
  • 输入电源: AC 220V,50Hz
  • 输出电压: DC 0~15kV
  • 额定功率: 2kVA
  • 环境温度: 0~40oC
  • 环境湿度: <75%RH
  • 海拔高度: <1000m
  • 绝缘等级: A级
  • 尺 寸: 430×540×410 mm
  • 重 量: 48.5 kg
