三相直流电阻测试仪

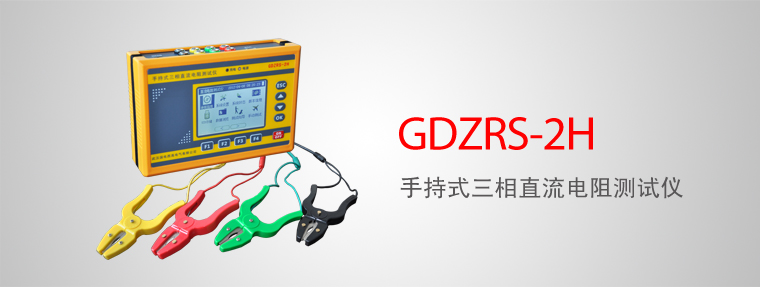

GDZRS-2H 手持式三相直流电阻测试仪

选型
直流电阻测试仪
产品概述

为了满足变压器直流电阻快速测量的需要,本公司最新开发研制了一款革命性的产品,国内首款手持式三通道直流电阻测试仪。该仪器采用全新技术,具有高效率、体积小(单手操作)、重量轻、输出电流大等特点。整机由ARM处理器控制,自动完成自检、数据处理、显示等功能,还具有自动放电、自动消磁和充放电指示等功能。

本仪器测量精度高,操作简便,适用于配电变压器、互感器、电抗器、发电机、电机等试品,也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的快速测量,具有速度快、数据稳定的特点。

主要功能特点
  • 一款革命性的产品,代表了直流电阻测试技术的一大突破,国内首家推出:手持式三通道直阻电阻测试仪,轻巧强大,方便携带。
  • 一次性接线的理念,无需重新连接和断开测试引线,从而节省更多时间,消除和减少大量的安全隐患。
  • 内置超大容量锂电池,典型工况下可连续工作10小时以上(典型工况指被测电阻小于100mΩ,2A电流档,电池充满电情况下)。
  • 测试程序简单高效,5种测试模式可选,仪器自动测量选定高压侧或低压侧绕组的电阻,包括高低压三相绕组测量,或单绕组测量。
  • 自动选择测试电流,最大电流可达2A。
  • 有效读数达50000字, 显示范围为0-49999, 为其它厂家同类产品的2.5倍以上(其它厂家产品有效读数只有20000字甚至10000字,即最高只能显示19999甚至9999)。
  • 测量范围宽(0.1μΩ-20kΩ),适用于配电变压器、互感器、电抗器、发电机、电机等试品,也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。
  • 菜单简单友好,显示数据清晰易读,阳光下可清晰显示。
  • 仪器带有万年历、数据存储高达10000组,关机不丢失数据。
  • 简单便捷的USB存储,用于存储和传送测试结果,以供查阅编辑。
  • 同步绕组磁化技术能对大感性负载进行精确快速地直流电阻测试,无论是星型连接,还是三角形连接的绕组,一次性接线即可完成三相直阻测量,并自动计算三相不平衡率,极大节省测量时间,提高工作效率。
  • 内置测试完毕自动消磁功能,且具有音响放电报警,放电指示清晰,减少误操作。
  • 测试线意外断开或电源中断,内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。
主要技术参数
工作电源 交流: AC220V ± 10% , 50Hz ± 1Hz 专用电源适配器
  直流:内置 14.8V/2.6AH 锂电池
输出电流 20mA 、 200mA 、 2A (依量程自动选择)
开路输出电压 DC12V
量程 ( 电阻量程自动切换 )
2A 档 ( 电流回路最大允许 5.5 Ω ) 200mA 档 ( 电流回路最大允许 55 Ω ) 20mA 档 ( 电流回路最大允许 2 2 k Ω )
0.0001 mΩ -4.9999 mΩ 0.01 mΩ -499.99 mΩ 0.0001 Ω -4.9999 Ω
0.001 mΩ -49.999 mΩ 0.0001 Ω -4.9999 Ω 0.001 Ω -49.999 Ω
0.01 mΩ -499.99 mΩ 0.001 Ω -49.999 Ω 0.01 Ω -499.99 Ω
0.0001 Ω -4.9999 Ω   500.00 Ω -999.99 Ω
    1.000 k Ω -9.999 k Ω
    10.00 k Ω -19.99 k Ω
准确度 小于 1.000 k Ω ± ( 0. 2 %RD+ 0.0 5 %FS)
  1.000 k Ω 或以上 ± ( 0. 2 %RD+ 0. 1 %FS)
最小分辨率 0.1 μΩ
内部数据存储 10000 组
显示 正显液晶显示屏,阳光下可清晰显示
工作温度 -10 ~ 40 ℃
环境湿度 ≤ 80%RH ,无结露
储存条件 - 20 ℃ ~ 50 ℃, ≤ 95 % RH ,  无结露
体积 长 170mm ×宽 119mm ×高 45mm
主机净重 ~595 g (含电池)
