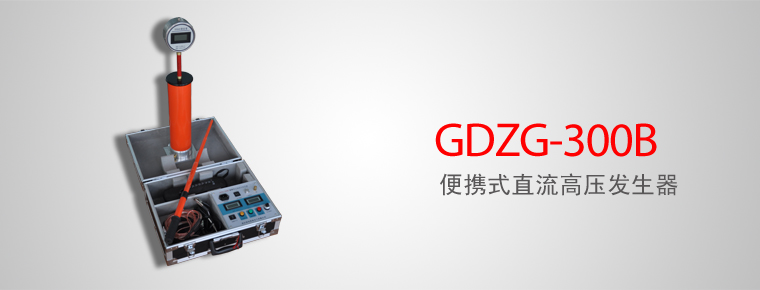

名称：GDZG-300系列直流高压发生器

GDZG-300系列直流高压发生器

执行标准：DL/T848.1-2004

    GDZG-300系列直流高压发生器是根据新的中国电力待业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

主要功能及特点：
● 采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
● 采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。
● 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数± 0.2kV），电流误差±1个字。
● 升压电位器零起升压。
● 75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。
● 过压保护采用拔码设定，一目了然，误差±1%。
● 倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
● 折叠式撑脚，直径面积大，稳定性能好。
● GDZG-40kV一体化设计、高压拖地电缆引出，方便现场试验。
● GDZG系列产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

主要技术参数：
2.1一体机
        规格
技术参数
40/3
60/2
60/3
60/5
80/2
100/2
120/2
120/5
额定电压（kV）
40
60
60
60
80
100
120
120
额定电流（mA）
3
2
3
5
2
2
2
5
额定功率（W）
120
120
180
300
160
200
240
600
机箱重量（kg）
7
2
2
4.5
2
3
3
4.5
倍压重量（kg）
一体
2.5
3
3.8
2.5
4
4
4.5
倍压高度（mm）
一体
400
400
500
400
500
500
500
电压测量精度
数显表±（1.0%读数±2个字）
电流测量精度
数显表±（1.0%读数±2个字）
波纹系数
≤1%
电压稳定度
随机波动，电源电压变化±10%时≤1%
过载能力
空载电压可超出额定电压10%使用十分钟
最大充电电流为1.5倍额定电流
电源
单相交流50Hz  220V±10%
工作方式
间断使用
一次连续时间最长为30分钟
工作环境
温度：-10～40℃
相对湿度：室温为25℃时不大于85%（无凝露）
海拔高度：1500米以下
带 电 容
负荷能力
被试品电容量无限制
可用1.5倍的额定电流充电
结构特点
环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点
高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验
过压保护采用拨置，一目了然
机箱倍压放置一个铝合金箱，整机一手可提

2.1分体机
        规格
技术参数
200/2
200/5
250/3
300/2
300/5
400/3
400/5
其它等级
额定电压（kV）
200
200
250
300
300
400
400
500～1000kV等合同定  做
额定电流（mA）
2
5
3
2
5
3
5
额定功率（W）
400
1000
750
600
1500
1200
2000
机箱重量（kg）
4.5
4.5
4.5
5.5
5.5
5.5
5.8
倍压重量（kg）
7.9
8.3
9
11
11.5
38
45
倍压高度（mm）
965
965
1030
1250
1250
1900
1900
电压测量精度
数显表±（1.0%读数±2个字）
电流测量精度
数显表±（1.0%读数±2个字）
波纹系数
≤1%
电压稳定度
随机波动，电源电压变化±10%时≤1%
过载能力
空载电压可超出额定电压10%使用十分钟
最大充电电流为1.5倍额定电流
电源
单相交流50Hz  220V±10%
工作方式
间断使用
一次连续时间最长为30分钟
工作环境
温度：-10～40℃
相对湿度：室温为25℃时不大于85%（无凝露）
海拔高度：1500米以下
带 电 容
负荷能力
被试品电容量无限制
可用1.5倍的额定电流充电
结构特点
环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点
高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验
过压保护采用拨置，一目了然
控制箱小，方便现场
注：因产品不断更新，以实际产品为准，本公司保留解释权。



GDZG-300 DC High Voltage Generator

Introduction
    GDZG-300 series of DC high voltage is mainly used to inspect and test the performance of the insulation materials under the action of DC voltage, to conduct the insulation performance test for the large capacity test products (power cables, power capacitors and generator sets) and to measure the leak current in high-voltage electrical products made of insulation materials.
They are applicable to the electric power branch, power department of factories, scientific research units, railway, chemical industry, power plants,which use them to do test on zinc oxide arrester ,magnetic blowing arrester, power cables, generators, transformers, switches and other equipments.

Features
• Simple operation and complete function is easy for wild work.
• Higher voltage stability , smaller ripple coefficient.
• More reliable and more stable and can stay continuous discharge directly to earth.
• High precision and exact measure and use figure display and good performance of anti-jamming.
• It has high stabilization of voltage regulation and regulates voltage Smoothly.
• The over voltage set fuction uses number dial switch which can display the figures of voltage clear.

Specifications
• Rated voltage: 40kV/60kV/120kV/200kV/300kV
• Rated current: 2mA/3mA/4mA/5mA
• Power: AC220V±10％, 50Hz
• Ripple coefficient: ≤0.5％
• Voltage meter precision: ±（1.0 %reading±0.2kV
• Current meter precision: ±（1.0 %reading±2）
• Voltage stabilization: stochastic wave ,≤1％ when power wave±10%
• Capacitance: soluteness(tested res)
• Work condition: -10～40℃, relative humidity：≤85％(no condensate)
PS: For Combined machine design of 40kV equipment ,the high voltage can be output directly with earthing cable.We can produce other type of equipments if you need
