首页>>产品中心>> 高压绝缘耐压试验 >>GDFR系列 交直流高压分压器
阅读次数:45498

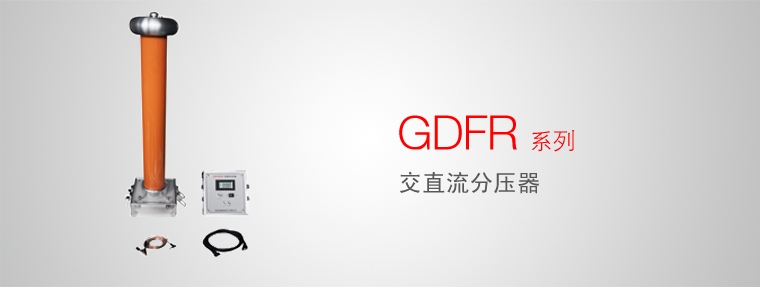

GDFR系列 交直流高压分压器

选型
分压器
采用标准
采用标准
DL/T 846.1-2004   《 高电压测试设备通用技术条件 第 1 部分 : 高电压分压器测量系统 》
GB/T 19749-2005 《 耦合电容器及电容分压器 》
JJG 496-1996 《 工频高压分压器 》
DL/T 848-2004 《 高压试验装置通用技术条件 》
DL/T 596-2005 《电力设备预防性试验规程 》
GB1094 .1-GB1094.6-96 《外壳防护等级 》
GB2900 《电工名词术语 》
GB/T16927.1~2-1997 《高电压试验技术 》
GB4793-1984 《电子测量仪器安全要求 》
GB191 《包装贮运标志 》
GB/T.311-1997   《高压输变电设备的绝缘与配合 》
可替代名称
交直流分压器、数字高压表、高压表、高压数字表、分压器、阻容分压器、静电电压表、高压分压器、交直流分压装置、交直流高压表、交直流高压分压器、交流分压器、直流分压器、交直流阻容分压器、交直流数字分压器、千伏电压表、千伏表、高压数显电压表
产品概述

GDFR系列交直流高压分压器又称高压数字高压表或阻容分压器,客户可根据所测量电压精度要求,来选择不同的准确度。该系列最高准确度分别为:AC:0.5%/DC:0.5%,若需更高准确度,可选择我公司的高精度、高稳定度的交流标准核查器和直流核查器;采用电位屏蔽式高压测量装置,国电西高采用美国进口的填充介质,内部采用多种屏蔽技术,使该系列产品有更长的使用寿命和更高的稳定性,在该领域拥有绝大部分的市场占用量和市场美誉度。

产品特点
  • 采用平衡式等电位屏蔽结构。
  • 完全密封的绝缘筒内部采用优质电子元件,而使整个装置具有测试准确、线性好。
  • 高精度,高线性度,高稳定度,抗干扰。
  • 采用进口填充材料,使结构更小,重量更轻,可靠性更高。
  • 体积小,重量轻,便于携带,为现场工地的检测工作带来极大的便利。
  • 内屏蔽抗干扰系统,全方位均压措施,单节或分节结构。
  • 分压比比例可定做,便于校验。
  • 可选择增加峰值功能。
  • 可选配智能高压测量表(可显示交流有效值,峰值/√2,峰值系数,平均值、峰峰值等);
  • 可选配屏显电压波形及其频率。
产品参数
基本 型号 GDFR -50 GDFR -100 GDFR -150 GDFR -200 GDFR -300 GDFR -400
电压等级( kV ) 50 100 150 200 300 400
直流频率( Hz ) <2
交流频率( Hz ) 30 ~ 300
基本型 准确度 AC : 1.5%/DC : 1.0%
G 型准确度 AC : 1.0%/DC : 0.5% --
H 型准确度 AC : 0.5%/DC : 0.5% -- --
阻抗( MΩ ) 650 1200 1700 2200 3500 4300
电容量( pF ) 320 180 150 120 120-500 100-800
分压比 1000:1 或 10000:1 特殊比例可定做
高度( mm ) 500 650 900 1200 1750 2350
尺寸( mm ) 150×150 160×160 200×200 260×260 800×800
电缆阻抗( Ω ) 50 / 75
量程范围 1 、分高低两个量程
2 、低量程 :0 ~ 20 kV
3 、高量程 :20kV- 标称额定电压
1 、低量程 :0 ~ 200 kV ,
2 、高量程 :
200kV- 标称额定电压
电缆长度(米) 3 4 5 6 8 10
重量( kg ) 5.5 6.9 10.6 14.1 23.5 48.2
填充介质 进口干式高分子材料
使用温度范围 0℃ ~ 45℃
相对湿度 <85%RH, 无凝露
海拔高度 <1500 米,高海拔地区可以定做
使用场所限制 户内使用或晴朗天气条件下户外使用
