首页>>产品中心>> 高压绝缘耐压试验 >>GDFR-D系列 一体化的数字高压表 (分压器)
阅读次数:1121
数字高压表分压器

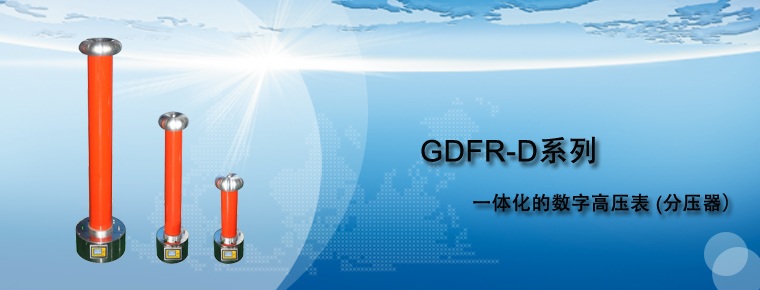

GDFR-D系列 一体化的数字高压表 (分压器)

选型
扩展资料
相关业绩---更多业绩
产品概述

GDFR-D型系列数字高压表(分压器)采用阻容式分压器和高阻数字表一体化设计,实现高压测量与显示,客户可根据所测量电压精度要求,来选择不同的准确度。该系列最高准确度分别为:AC:0.5% DC:0.5%,若需更高准确度,可选择我公司的高精度、高稳定度的交流校验标准和直流校验标准;采用电位屏蔽式高压测量装置,是我公司最新研发的产品,与其他公司同类产品相比,国电西高采用美国进口的填充介质,内部采用多种专利屏蔽技术,使该系列产品有更长的使用寿命和更高的稳定性,在该领域拥有绝大部分的市场占用量和市场美誉度。

仪器特点
  • 采用平衡式等电位屏蔽结构。
  • 完全密封的绝缘筒内部采用优质电子元件,而使整个装置具有测试准确、线性好。
  • 高精度,高线性度,高稳定度,抗干扰性强。
  • 采用显示仪表与高压筒一体化结构不需要连接仪表,人可远距离读取数据使得更安全方便。
  • 体积小,重量轻,便于携带,为现场工地的检测工作带来极大的便利。
  • 内屏蔽抗干扰系统,全方位均压措施。
  • 可选择增加峰值功能。
  • 具备红外数据传输,使得高电压测量与控制完全隔离(选配)。
常规参数列表

基本 型号

GDFR-50

GDFR-100

GDFR-150

GDFR-200

电压等级( kV )

50

100

150

200

交流频率( Hz )

阻容式:工频 纯电容 :30~300HZ

精度等级

基本型 准确度

AC : 1.5%/DC : 1.0%

G 型准确度

AC : 1.0%/DC : 0.5%

H 型准确度

AC : 0.5%/DC : 0.5%

阻抗( M Ω )

640

1280

2000

2640

电容量( pF )

500

250

400 / 160

300

分压比

1000:1 或 10000:1 特殊比例可定做

高度( mm )

500

650

900

1400

尺寸( mm )

150 × 150

160 × 160

350 × 350

电缆阻抗( Ω )

 75

电缆长度(米)

4

4

6

6

重量( kg )

6

7.5

12.6

15.5

填充介质

聚氨酯发泡剂

使用温度范围

0 ℃ ~ 45 ℃

相对湿度

<85%RH, 无凝露

海拔高度

<1500 米,高海拔地区可以定做

使用场所限制

户内使用或晴朗天气条件下户外使用
