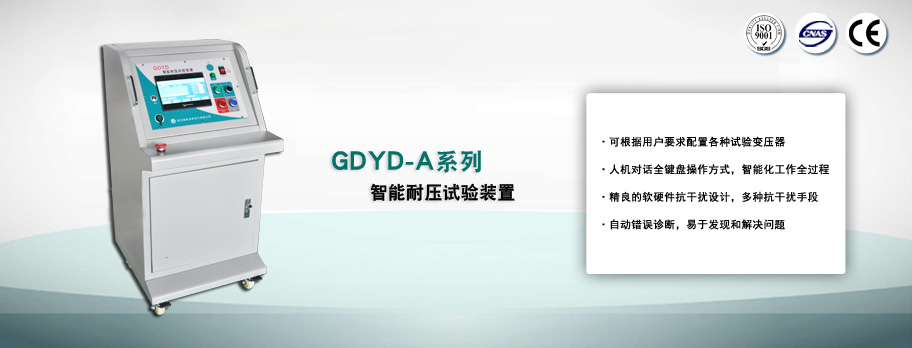

GDYD-A系列 智能耐压试验装置

选型
相关业绩---更多业绩

扬中质检所邀国电西高调试设备

六月,我公司技术部接到江苏扬中质检所的调试邀请。在6月27日安排两名技术工程师前往江苏为客户进行调试服务,此行为客户调试的只要产品为GDYD-1530D数显工频耐压试验成套装置。

国电西高为科大智能电气调试一批设备

5月20号,全民告白日,国电西高为广大客户献上一份真诚,一份信赖。授两名技术部工程师以重任,前往安徽合肥为科大智能电气调试和培训一批设备。

中铁隧道邀国电西高为其做安全预防性试验

12月16日,国电西高工程师受邀前往中铁隧道检修基地为其变压器和电缆卷筒等电力设备做安全预防性试验。

产品概述
执行标准:DL/848.2-2004



GDYD-A系列智能耐压试验装置是国电西高在GDYD-D型的基础上,根据国家最新电力行业标准而设计的、性能先进的新型智能耐压试验设备,它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方 法。它能检查出那些危险性较大的集中缺陷,对判断电力设备能否继续参加运行具有决定性作用,是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进 行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

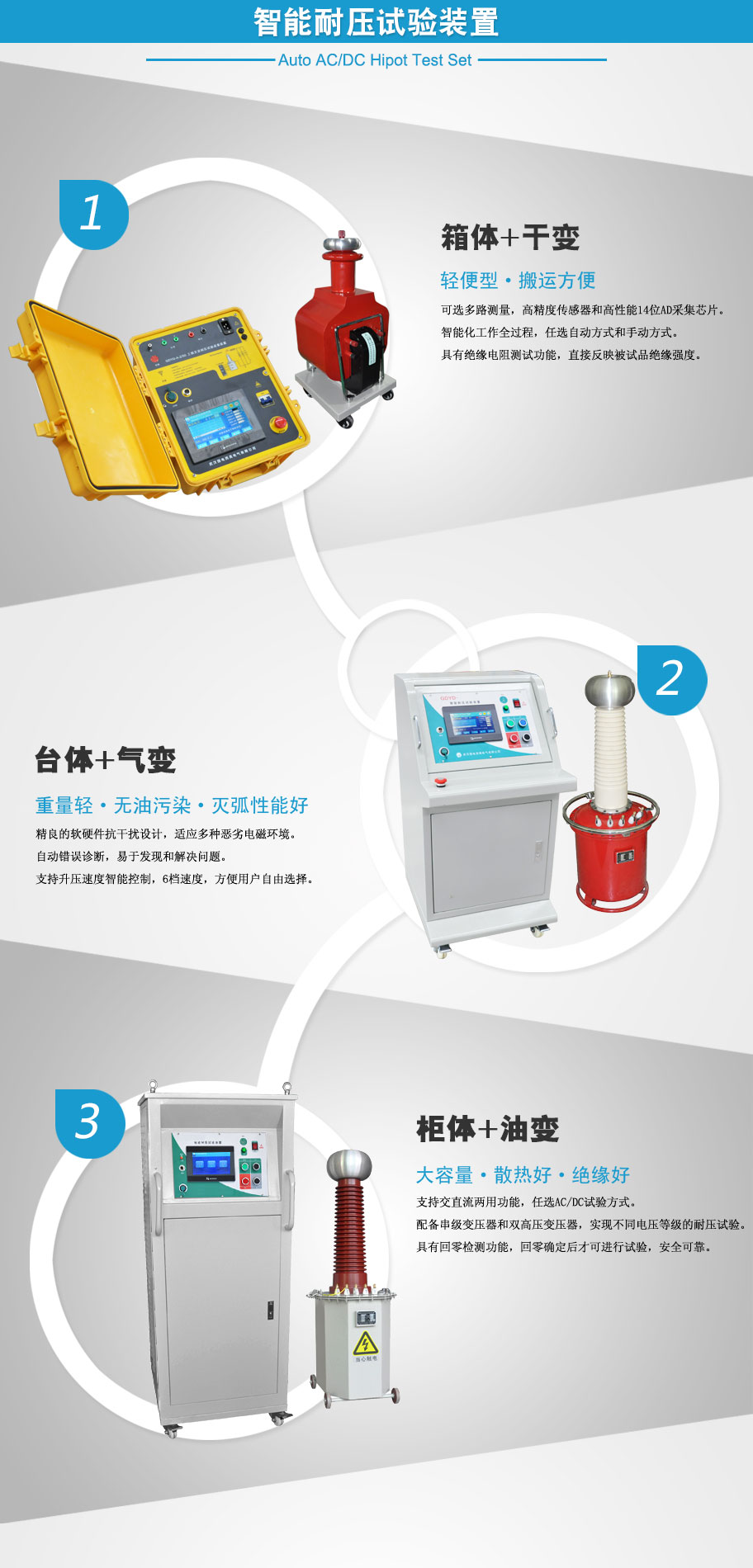

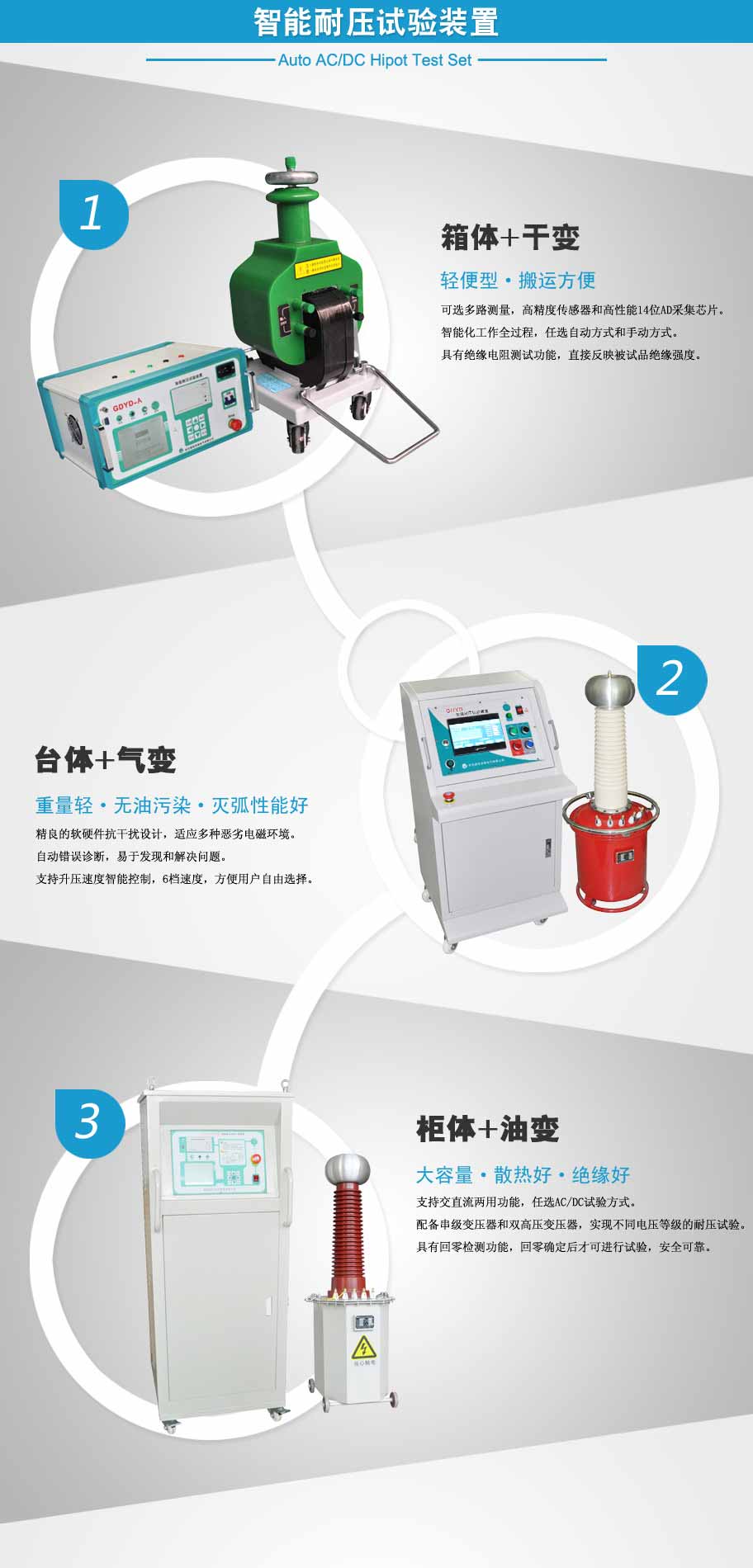

气体式试验变压器重量轻,无油污染,不受 气候变化,做 大容量相对重量更轻。电晕极小,现场搬运勿需静止即可做试验,使用寿命长, 勿需维修,灭弧性能好,是做局放试验的首选。注意不能 倒置,有轻微漏气的 可能,不过sf6在不电解, 低浓度下是无毒害气体。
▪5KVA以下容量配箱式升 压控制装置
▪10KVA以上容量配台式升压控制装置
▪50KVA以上容量配柜式 升压控制装置



油式试验变压器,散热好,绝缘好,可做大 容量,相对便 宜。不能倒置,漏油会污染环境。做大容量相对重量较重。
▪5KVA以下容量 配箱式升压控制装置
▪10KVA以上容量配台式升压控制装置
▪50KVA以上容 量配柜式升压控制装置



干式 试验变压器,能做到的容量不大,相对重量最轻,搬运方便,但散热性差 , 维修成本高,坏了基本报废。我司干变只做箱式和台式
▪5KVA以下容量配箱 式升压控制装置
▪10KVA以上容量配台式升压控制装置

可替代或等同以下产品
智能耐压台、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压试验装置、程控绝缘耐压装置、智能耐压台、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压 试验装置、程控绝缘耐压装置、试验变压器、耐压机、全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱
产品特点
  • 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
  • 320×240液晶显示器、高速热敏打印机。
  • 可选择3路、4路、8路等多路测量,高精度传感器和高性能14位AD采集芯片。
  • 人机对话全键盘操作方式,智能化工作全过程,任选自动方式和手动方式。
  • 可选显示高压电压、电流,低压电压、电流,时间及耐压结果等数据,显示直观明了。
  • 完善的过压、过流保护,任意设定输出电压、高压电流上限、低压电流上限和计时时间。
  • 自动试验时可在任意点实现升压或降压的暂停,便于在试验中观察试品情况.
  • 具有回零检测功能,回零确定后才可进行试验,安全可靠。
  • 具有绝缘电阻测试功能,直接反映被试品绝缘强度。
  • 逼近式调压算法,到达设定电压后自动耐压计时,计时结束后自动降压回零。
  • 超过设定高压电流或低压电流时自动切断电压输出,降压回零,并发生声光报警。
  • 试验过程中,都可以按取消按钮退出任何试验。试验出现异常,可以按紧急开关切断高压输出。
  • 精良的软硬件抗干扰设计,多种抗干扰手段,适应恶劣电磁环境。
  • 自动错误诊断,易于发现和解决问题。
  • 支持阶段升压(3阶段),可任意设置每阶段电压值,便于发现试品问题。(选配)
  • 支持升压速度智能控制,分0.5kV/S,1kV/S ,1.5kV/S,2kV/S,2.5kV/S,3kV/S,6档速度,方便用户自由选择。(选配)
  • 支持交直流两用功能,任选AC/DC试验方式。
  • 配备串级变压器和双高压变压器,实现不同电压等级的耐压试验。(选配)
  • 可选配无线遥控控制功能、远程通信、门联锁警灯警铃、外接分压器校验接口等。(选配)
  • 还可定做电压微调功能,用于互感器校验系统的升压升流精密调节。(选配)
主要技术参数
  • 输入电压:AC 220(380)V 可选
  • 低压输出:AC 0-250(430)V
  • 低压电流: 0-5/10/15/50A(可按客户要求定制)
  • 输出容量: 0-3/5/10/15 kVA(可按客户要求定制)
  • 高压电压: 0-50/100/150/200 kV(可按客户要求定制)
  • 高压电流: 0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
  • 计时范围:0-9999S
  • 环境温度:-20℃至50℃
  • 电压精度 ≤1.5% ±1个字(F.S)
  • 电流精度 ≤1.5% ±1个字(F.S)
常规参数见下表
控制箱(台) 参数:
型号规格 容量 ( kVA ) 输 入  电 源 输  出  电 压 重量 ( kg )
相数 ( V ) ( A ) ( V ) ( A )
GDYD - A -2/200 2 LN 220 9 .1 0-250 8 14
GDYD - A -3/200 3 LN 220 1 3.6 0-250 12 16
GDYD - A -5/200 5 LN 220 2 2.7 0-250 2 0 18
GDYD - A -10/200 10 LN 220 45.5 0-250 4 0 80
GDYD - A -15/400 15 ABCN 380 39. 5 0-430 3 4.9 90
GDYD - A -20/400 20 ABCN 380 52.6 0-430 46.5 100
GDYD - A -30/400 30 ABCN 380 7 8.9 0-430 69.8 140
GDYD - A -50/400 50 ABCN 380 1 31.5 0-430 116.63 160
GDYD - A -100/400 100 ABCN 380 2 63 0-430 2 32.5 200
说明: 1 、 如有特殊参数要求,可按用户的技术参数进行设计制作。
      2 、 输出容量为 5kVA 以下(含 5kVA )时控制部分为箱式,其它都为台式。
试验变压器参数
规格 容量 低压侧 高压侧 高压侧(交直流变压器) 测量变比 30 分钟温升 阻抗电压 空载电流 重量
电压 电流 交流输出 直流输出
kVA V A 电压 kV 电流 电压 kV 电流 kg
1.5/50 1.5 200 7.5 50 30 70 21.4 500 10 10 <4 19.5
3/50 3 200 15 50 60 70 42.9 500 10 10 <4 27
5/50 5 200 25 50 100 70 71.4 500 10 10 <4 52
10/50 10 200 50 50 200 70 142.9 500 10 10 <4 80
15/50 15 400 37.5 50 300 70 214.3 500 10 8 <4 120
20/50 20 400 50 50 400 70 285.7 500 10 8 <4 140
30/50 30 400 75 50 600 70 428.6 500 10 8 <4 155
50/50 50 400 125 50 1000 70 714.3 500 10 8 <4 184
10/100 10 200 50 100 100 140 71.4 1000 10 10 <4 135
15/100 15 400 37.5 100 150 140 107.1 1000 10 8 <4 150
20/100 20 400 50 100 200 140 142.9 1000 10 8 <4 215
30/100 30 400 75 100 300 140 214.3 1000 10 8 <4 250
50/100 50 400 125 100 500 140 357.1 1000 10 8 <4 290
10/150 10 200 50 100 66.7 140 47.6 1500 10 10 <4 180
15/150 15 400 37.5 150 100 210 71.4 1500 10 8 <4 200
20/150 30 400 50 150 133.3 210 95.2 1500 10 8 <4 220
30/150 30 400 75 150 200 210 142.9 1500 10 8 <4 280
50/150 50 400 125 150 333.3 210 238.1 1500 10 8 <4 340
说明: 1 、如有特殊参数要求,可按用户的技术参数进行设计制作。
      2 、上表的重量以油浸式 试验变压器 为例,干式试验变压器和充气式试验变压器稍有不同。
可选配件(根据配置不同选配)
  • 交直流分压器:50、100、150、200kV
  • 保护球隙:Q—50、100、150、200、250、500
  • 直流微安表:1999uA
  • 放电棒:70、140、210kV
  • 保护水阻
  • 高压滤波电容:0.01μF~0.1μF,40~300kV
  • 电力专用测试线包
  • 折叠式小推车: 150、300型
  • 绝缘支架: 50、100、200、300kV
  • 标准试油杯: 400ml
  • 高压验电器: 10、35kV
