首页>>产品中心>> 电能计量检测 >>GDTQ-F 双台区电能表定位仪
阅读次数:6571
双台区,电能表,定位仪,电能表定位仪

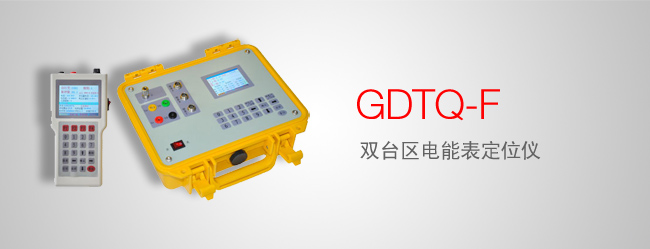

GDTQ-F 双台区电能表定位仪

选型
产品概述

我公司研发的GDTQ-F 双台区电能表定位仪包括主机和手持终端,主机安装在配电变压器三相低压侧,普查人员携手持终端在用户侧开展识别。 为保证检查的准确度,我们采用脉冲法和电力载波信号法相结合进行台区识别。在相邻台变共高压、地、共电缆沟的情况下也可准确测试,脉冲法和电力载波信号法可结合使用,也可单独使用。 由于脉冲电流信号不会传播到其它线路上,而且传输距离可以非常的长(理论上可无限远),所以台区用户识别仪可以准确可靠的识别所有用户,不会误判,也不存在无法识别的用户。 GDTQ-F 双台区电能表定位仪不但对检查过的用户属性进行保存,还能根据保存的数据进行统计,直观显示每个台区、每一相别的用户数量及总用户数量。同时还可实时测量显示线路电力系统谐波及波形。

产品特点
  • 将主机接在要测试变压器的二次侧,手持终端可以对用户用电接线情况进行测试,提示测试线路的变压器及相别。
  • 由于距离远或其他原因造成载波信号不能准确传送到分机时,可由分机发送脉冲电流信号,主机接收确认的方式确定用户的台区和相别。
  • 对测试结果进行统计分析,提示变压器各相所带负荷(电能表个数)。
  • 显示并保存测试线路的电压值,并测量变压器出端和用户端的电压差值。
  • 显示线路的3-51奇次谐波含量,并保存测试线路的总谐波。
  • 显示测试线路的电压波形。

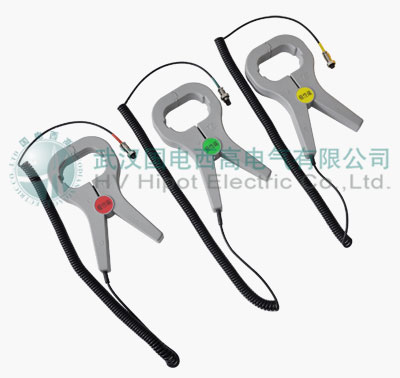

  • 当难以区分或难以用电流钳卡住配电柜总零线时,可使用三只钳表分别卡在A、B、C相铜排上进行测试(三钳测试功能)。
  • 使用三只钳表时,主机可显示变压器低压侧电压、电流、角度、有功功率、无功功率、功率因数等参数。
  • 现场电流超过钳表额定电流时,可使用一只钳表查询零线上的分机脉冲信号,以确定用户分属哪个台变(一钳测试功能)。
  • 可对变压器的用电分支进行测量,确定用户属于那台变压器的哪路开关(分支测试功能)。
  • 可任意设置台区号码以区分所测试的变压器。
  • 无论是分机电压接线还是主机电流钳接线都无需区分方向或极性而进行脉冲法测试。
  • 汉字提示测试过程及结果,简单实用。
产品参数
工作电压 主机AC 3 X 220/380V;分机AC 220V;
钳形电流互感器量程 300A(钳口60mm)、500A(钳口80mm);
频率 50Hz
工作温度 -10~ +45℃
主机功耗 每相≤2W
手持终端功耗 ≤1W;(无脉冲电流发送时)
手持终端瞬间最大脉冲电流 10A
工作半径 载波通讯:小于2.7km
脉冲电流方式 大于5km
