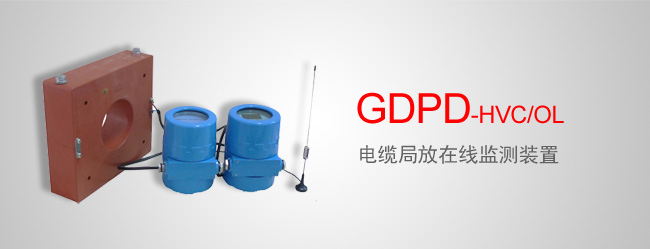

GDPD-HVC/OL 电缆局放在线监测装置

选型

GDPD-HVC/OL 电缆局放在线监测装置是我公司总结几十年局放检测经验,运用最新技术手段实现的高性能数字化三相电缆的局部放电在线监测装置。该装置采用专有的高压电缆局放信号获取及处理技术,可实现单相或三相高压电缆局放的在线实时监测与统计分析。

该装置对A/B/C三相电缆的各相局部放电数据分别获取,采用我公司获得专利的综合抗干扰及滤波技术,有效的抑制现场的各种干扰信号,测量频带根据现场干扰特点自动进行选择,并通过有效手段准确实现放电信号峰值采集。同时该监测装置还可通过 GPRS 模块实现无线通讯联网功能,把放电量值、报警事件等监测数据定期上传到远方的数据中心服务器,利用数据中心服务器上运行的后台软件对获取的现场监测数据进行统计与分析。

数据中心的GPRS服务器程序tcpsrv运行于固定IP地址的计算机上,可同时监测多个区域的多个设备,并实时显示每一个登入设备的A、B、C三相电缆放电信号,根据设定的参数,定期保存各监测设备从现场传来的实时数据,用户可随时方便地浏览被监测电缆各监测点的放电量历史趋势图,或查看指定电缆的实时监测数据。

组成及原理

GDPD-HVC/OL 电缆局部放电在线监测系统由宽频带电流互感器、取电互感器、现场监测单元、现场供电单元、 GPRS数据传输单元、远程监控计算机以及局部放电监测软件组成。

硬件部分
  • GDPD-HVC/OL电缆局部放电在线监测系统基于局部放电电脉冲宽频带辐射机理,利用电脉冲检测方法,对高压电缆局部放电进行在线检测并完成数据显示及上传,当被监测点电缆局部放电信号超过预定值时,自动发出报警信号。
  • 抗干扰能力强,监测数据准确。利用综合抗干扰技术,有效的抑制现场的各种干扰信号,局部放电信号测量频带能根据现场干扰特点自动进行选择 ,实现强干扰环境下局部放电在线监测。
  • 实时显示被监测点电缆的局部放电数值,便于对当前电缆局放强度趋势进行观察,评估电缆运行的可靠性。
  • 具备可靠的无线通讯能力,可以将数据实时的传送到指定的服务器,实现异地数据传输、异地操控设备,进行远程在线监测、运行状态分析和诊断,实现在‘任何时间、任何地点’了解高压电缆的运行状态。
  • 可以任意调节数据采集周期和数据上传时间间隔,满足用户的不同要求。



软件部分
  • 后台软件系统以WinXP为平台。
  • 可分析显示被监测电缆各监测点的实时放电数值和历史趋势图等。
  • 可远程显示被监测电缆各监测点的放电量、实时波形等重要参数。
  • 放电量历史趋势图等数据可连续自动保存,并可随时查看、统计与分析。
  • 各种监测数据指标超出警戒值时,可自动给出报警提示。
  • 测量通道:局放监测3通道
  • 局放检测灵敏度:100pC(电信号)
  • 测量范围:100pC~20000pC(电信号)
  • 运行环境温度:-10~55℃
  • 电源: 感应取电或与原有装置共用电源
