首页>>产品中心>> 其他 >>GDPD-PTU/HVC 变压器、电缆局放带电巡检系统(停产)
阅读次数:8665
变压器,电缆,局放,带电,巡检,系统,二合一

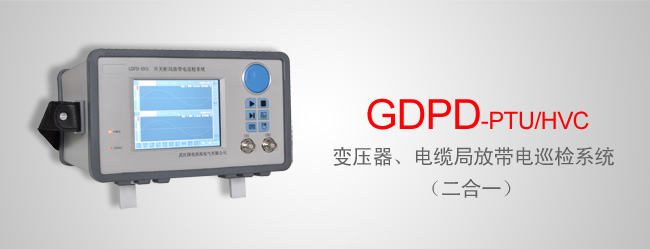

GDPD-PTU/HVC 变压器、电缆局放带电巡检系统(停产)

选型
执行标准:
  • IEC60270 《局部放电测量》
  • GB/T7354 《局部放电测量》

GDPD-PTU/HVC 是我公司研发的全新结构的仪器,结构紧凑、轻巧便携,内置光、电双输入接口,可直接连接电、 超声等各种局部放电检测传感器,内置高性能锂电池,续 航时间可达 4 小时,可直接连接数码照相机,将检测数据、 试验波形和试品照片统一保存,并具有强大的放电信号分 析能力和干扰信号处理能力,使试验更加方便。系统全部 自主研发、生产,通过了电磁兼容检验、产品鉴定以及软 件认证。被测试品不分电压和容量等级,均可准确测量。



系统优势

GDPD-PTU/HVC 变压器、电缆局放带电巡检系统(二合一),提供的功能:

  • 变压器局部放电巡回检测:采用脉冲电流和超声波原理,对运行状态下的变压器进 行故障诊断和局部放电测试。携带方便,测量快速,抗干扰能力强,便于现场使用。
  • 电缆终端局部放电在线检测、定位:局部放电定位探测器操作简单方便,与试品无 任何接线,非接触测试。定位准确,探测器内安装了具有发明专利技术的电、声三 维空间定位传感器,通过对电、声信号幅值和时差变化的分析,可准确定位放电点 的三维空间位置。
  • 提供在复杂现场的多种抗干扰措施:具备小波消噪、频域消干扰、独特天线噪声门控、 信号极性判别、局放智能识别、动态和静态抗干扰、数字模拟混合滤波等多种抗干扰 功能,各种抗干扰措施灵活组合应用,能够有效减小干扰对测量结果的影响,便于在 复杂的环境下确保准确测量。
  • 多种分析功能:具有相位分析,指纹图、频谱分析等分析功能,软件也可以详查分析 某个相位波形,窗口随意放大和缩小,也可以对该段数据进行频谱分析,分析放电波 形的频谱含量,使放电波形之间更具可比性,全面统计分析试验数据,减少试验中非 稳定性因素对试验结果的影响。
  • 自动生成试验报告:自动或手动记录保存试验数据和瞬态放电波形,生成试验报告, 提供后期数据分析参考。
  • 显示屏:显示屏为高分辨率触摸屏,方便现场的操作使用。
  • 便携移动:适合在环境复杂的现场移动使用。



主要功能
  • 变压器及电抗器局部放电巡回检测
    • 局部放电在线(带电)巡回检测是在高压电气设备带电运行过程当中检测其内部局部 放电的变化情况,通过检查该设备的局部放电情况从而分析此高压电气设备当前的绝 缘状态。
    • 采用宽频带电流互感器(脉冲电流法)、超声波传感器(超声波法),实现现场对变压 器的局部放电带电巡回检测。
    • 随时保存巡检记录,查阅局部放电历史数据、放电波形及趋势图。
    • 采用宽频带电流互感器通过中性点接地回路或铁心接地回路以及油箱接地回路,采集 高压电气设备的放电信号。通过多种抗干扰手段抑制了各种外部噪声干扰,改善了信 噪比,有效的提高了检测准确度。
  • 电缆局部放电巡回检测
    • 局部放电定位探测器操作简单方便,与试品无任何接线,非接触测试。
    • 结构合理,利用高压绝缘手柄和光纤隔离高压,保证操作安全可靠。
    • 探测器壳体外部安装高压绝缘护套,保证试品和仪器的安全。
    • 定位准确,探测器内安装了具有发明专利技术的电、声三维空间定位传感器,通 过对电、声信号幅值和时差变化的分析,可准确定位放电点的三维空间位置。
    • 探测器自带充电接口,可灵活选择充电电池或一次性电池。
使用条件
  • 工作环境:环境温度:-10~45℃
  • 相对湿度:≤95%
技术性能
校准脉冲发生器:
  • 输出电量:10、50、100、500pC
  • 脉冲上升时间:<60ns
  • 频率范围:50Hz~1000Hz
产品构成
项目 描述
主处理机 工业计算机
显示屏 6.4真彩色TFT触摸液晶显示屏 显示分辨率:640×480
外部接口 VGA接口;RS232接口;USB接口;键盘和鼠标接口;接地端子;外同步信号输入端子(AC10V~200V);充电接口;2路电信号接口;2路光信号接口
信号输入接口方式 前入口
光输入接口 内置选配
外形尺寸 宽×高×深(300×168×320)mm
重量 6.5kg



整机性能
项目 描述
测量通道 独立2通道
检测灵敏度 0.1pC
采样速率 5MHz
采样精度 12Bit
测量范围 0.1pC ~ 10000nC
测量频带 3dB带宽2kHz~300kHz
本量程非线性误差 5%
量程切换 ×1,×10,×100,×1000,×10000(>100dB)
可测试品的电容量范围 6pF ~ 250μF
程控滤波器分段 20kHz ~ 100kHz,80kHz ~ 200kHz,40kHz ~ 300kHz
试验电源频率范围 50 ~ 500Hz
抗电压冲击能力 2500V,信号端口地,电源端,对地(正、负)
充电电源 AC220V;频率50Hz;功率50W
配件介绍和参数说明

校准脉冲发生器
  • GDPD-02 校准脉冲发生器,可以产生标准的瞬变的电荷。目前采用的分度方法是根据视在放电电荷的定义,在试品两端注入的标准瞬变 电荷来度量放电量的大小。
  • GDPD-02 校准脉冲发生器提供双极性脉冲,并且脉冲重复率在50Hz~1000Hz 内可调(一般选择试验电压频率的两倍),放电量可在:1pC、10pC、50pC、100pC、500pC 之间任选。完整试验回路中测量系 统的校准(直接校准),也可以直接对系统进行校准。
  • GDPD-02 校准脉冲发生器的信号是由-BNC 和一对红、黑端子输出,BNC 为电压输出,用于专业检测;一对红、黑端子分别连接试品的端头和地,通常黑线接 地,红线接试品的高压端。

宽频带电流互感器
  • 宽频带电流互感器是放电测量的一种前端耦合装置,是极性判别、天线噪声门控抗干扰最有效的信号耦合单元之一。 宽频带电流互感器的型号为 WCT-2,频带范围:10kHz~1.2MHz。 宽频带电流互感器的连接方法:在变压器局放测量中,宽频带电流互感器一般接在铁心接地线,夹件接地线或零线上, 也可接入被测线圈的末端。
  • WCT-2 型宽频带电流互感器为穿缆式互感器,与 GDPD-1-X 型输入单元配合使用,一 次电缆穿缆的原则为:从宽频带电流互感器的正面(有标牌面)穿入,背面穿出接地。

天线放大器
  • 天线放大器是在局部放电测量中用于接收空间干扰信号的前端接收单元。
  • 天线放大器的测量频带为 5.0kHz~1.2MHz。 在局部放电测量中,尤其在线局部放电测量中用于接收空间强电磁波信号,如雷电信号、电焊打火在空间的传播等。
  • 天线放大器的安装,根据现场干扰情况决定安装位置。一般情况下和型宽频带电流互感器放置在一起,信号电缆由天线放大器的 BNC 口接同轴电缆至局部放电综合分析器。

局部放电定位探测器

局部放电定位探测器是国电西高最新推出的一种用于检测高压电气设备放电故障位置的装置。局放定位探测器采用本公司专利技术开发的电、声三维空间定位传感器(专利号:ZL 20062 0023740.8),与 GDPD 系列局放综合分析仪配套使用,能够实现在与被检测试品非接触的状态下,精确确定被测试品的放电位置。局部放电定位探测器广泛应用于干式变压器、开关、断路器、电缆接头等各种高压电气设备的局部放电在线检测及定位。

局部放电超高频探测器

信号传输方式:同轴电缆 带宽:300MHz~1.5GHz 检测灵敏度:10pC

局部放电超高频探测器

局部放电超声探测器,分为局部放电测量用和在线局部放电 监测用,有两种型号:USS-1、USS-2。两种探测器的区别在于 供电方式不同,一种是电池供电,一种是长距离电缆供电。

局部放电超声探测器的频带范围:5kHz~350kHz。 利用超声波测量局部放电属于局部放电的非电测量法之一。这种方法特别适用于放电的定位。

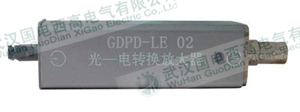

光电转换放大器

GDPD-LE 02 光电转换放大器,用于将来自探测器的光信号转换为电信号并放大,之后通过 50Ω同轴电缆连接 到通道的输入端。

光纤

光纤用于传输局放超声波信号,分为室内和室外。

同轴电缆

采用实芯聚乙烯绝缘射频同轴电缆。同轴电缆一般长度为 10~15 米,两端配 50Ω直形 BNC 插头,分别与探测器和局部放电测量主系统 的 BNC 插座相连接。
