变压器局放试验的接地方法

售后保障

高压局部放电试验(局放试验)是电力预防性试验其中的一项必做的试验项目,主要对各种电气设备(电缆、大型变压器、互感器、GIS)进行出厂的试验、无局放的试验,验收和状态检修。

局放测试

试验中主要是通过无局部放电试验装置接线接地后,完成对变压器、电缆等绝缘耐压试验。试验中尤其注意的是接地问题,如被试变压试验回路接地、减少外电场干扰的接地等。接地线是电力行业的“生命线”,它对保证试验的正确性、人身的安全至关重要。一般而言有以下几种接地方法:

形式 一般方法
1、 低压三角形连接的试验回路 在串联试验变压器的中间接地。与在被试变压器的低压侧接地,或二者同时接地,对试验结果将不会产生影响,对三柱式铁心变压器应当二者同时接地。
2、 低压三角形连接的试验回路 做局放试验时,多采用串联试验变压器中间接地的对称加压方式,这样低压侧的对地电压仅与试验电压的一半,可有效降低低压侧的局放水平,但当用一台试验变加压时,需在被试变压器的低压侧接地。
3、平衡线圈的接地 变压器一般需安装平衡线圈以消除3次谐波。平衡线圈有两个引出端cP和xP,变压器局放试验时,平衡线圈的引出端要短路接地

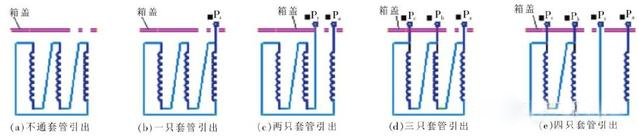

4、平衡绕组的接线
5、测试仪器的接地 测试仪器均要保护接地,要关注试验变压器、补偿电抗器、局放检测仪以及检测阻抗、分流器、方波发生器的接地。

除了有接线要求,在试验装置的选择上也有一定要的要求。GDYT系列无局部放电试验装置以其自动化程度高、局放量小、抗干扰能力强等特点多次被电工制造部门.电力运行部门,科研单位和高等院校广泛应用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。

变压器局放试验主要是检验变压器的主绝缘是否合格,就是一次线圈、二次线圈之间,它们与铁心、外壳之间的绝缘状况。如果不合格,不但会危及变压器本身及相连的其他电气装置损坏,还会对用电的设备和人员造成危险。
