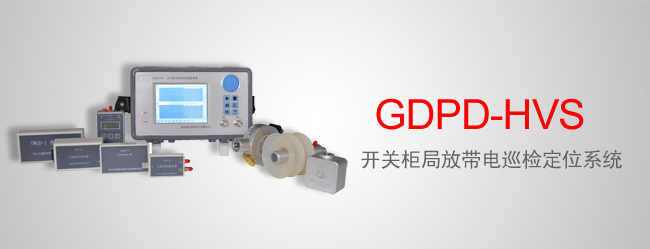

GDPD-HVS 开关柜局放带电巡检定位系统(停产)

选型
GDPD-HVS
产品标准
  • GB1094《电力变压器》
  • IEC60270《局部放电测量》
  • GB1207《电压互感器》
  • DL417《电力设备局部放电现场测量导则》
  • GB12706.4《电力电缆附件试验要求》
  • GB/T3048.12《电线电缆电性能试验方法局放试验》
  • GB/T16927《高电压试验技术》
  • GB/T7354《局部放电测量》
  • GB1208《电流互感器》
  • IEC6067.11《干式变压器》
  • IEC60885-3《整根挤包电缆局放试验》

高压开关柜是电力系统中非常重要的电气设备。现代电力系统对供电质量的要求越来越高,相应地对高压开关柜的可靠性也提出了更高的要求。有效的在线检测装置对于保证开关柜的正常运行,减少维修次数,提高电力系统的运行可靠性和安全性具有重要意义。

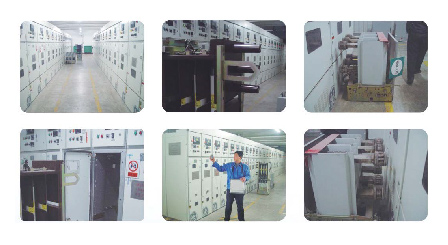

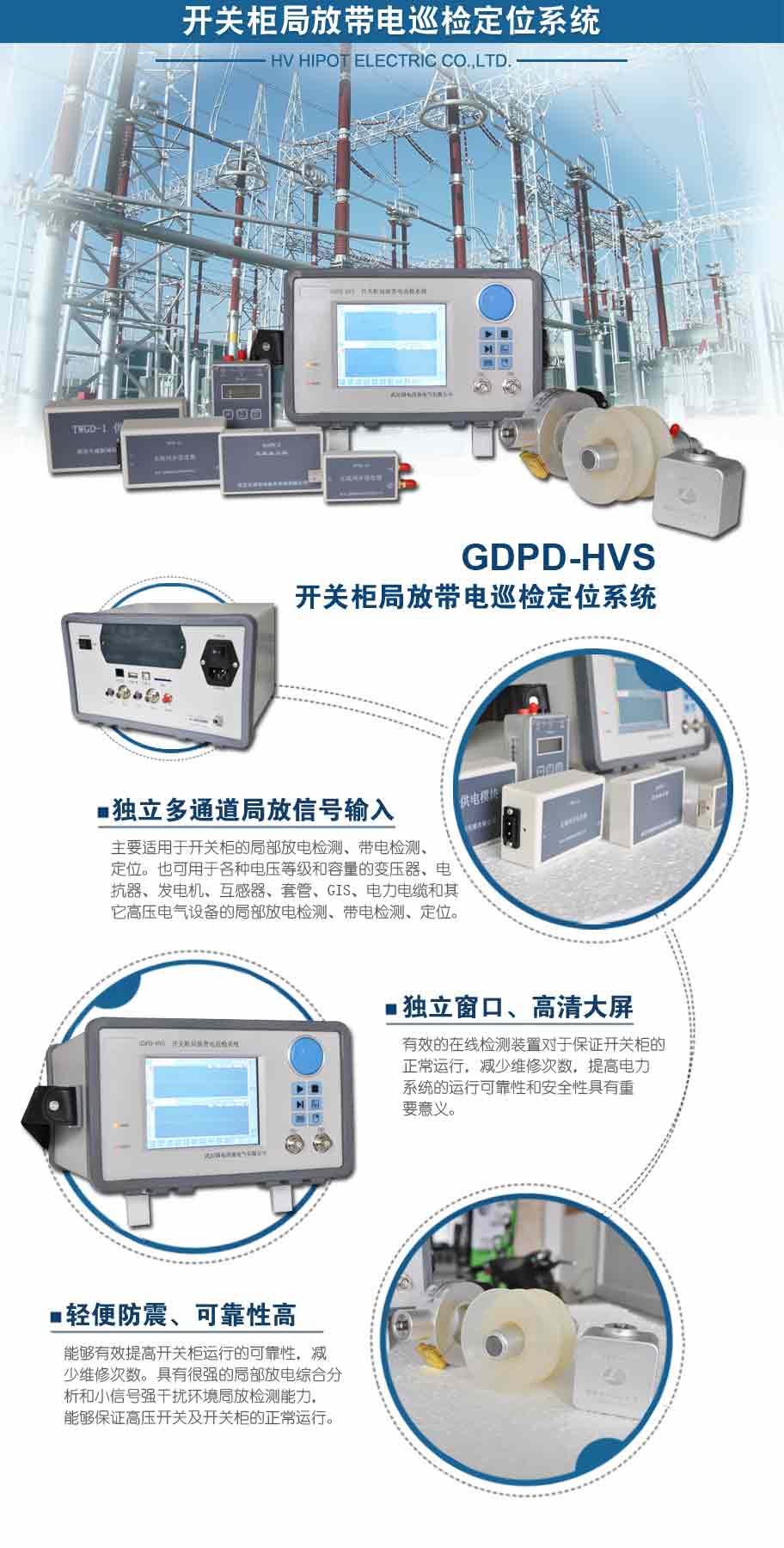

国电西高最新研发推出的高压开关及开关柜局部放电检测、带电检测定位系统能够有效提高开关柜运行的可靠性,减少维修次数。该系统具备独立多通道局放信号输入、独立窗口显示、高清晰大屏幕、轻便防震、可靠性高等优势,具有很强的局部放电综合分析和小信号强干扰环境局放检测能力,能够保证高压开关及开关柜的正常运行。

产品适用范围

该系统主要适用于开关柜的局部放电检测、带电检测、定位。也可用于各种电压等级和容量的变压器、电抗器、发电机、互感器、套管、GIS、电力电缆和其它高压电气设备的局部放电检测、带电检测、定位。

TEV测量

TEV检测传感器:开关、电缆终端、电机和变压器的内部局部放电会产生暂态接地电压信号。将该传感器靠近被测设备即可测到信号。

  • 传感器耦合方式:电容性
  • 测量范围:0~60dBmV
  • 分辨率:1dB
  • 精度:±1dB
  • 每周期最大脉冲数:655
  • 最小脉冲频率:10Hz
超声波测量和电声综合测量

局部放电定位探测器:局部放电定位探测器是国电西高具有专利技术的电、声三维空间定位传感器 ( 专利号:ZL 2006 2 0023740.8),内部集成了高灵敏度超声传感器和电磁波定向接收传感器,能够同时接收空间传播的超声信号和电磁波信号;局部放电会产生超声波信号向四周传播,同时还会产生随局放信号变化的电磁波信号向四周传播,局部放电定位探测器可以很好的接收这些信号实现非接触式局放检测和定位,对于空气绝缘开关来说,该传感器非常实用。局部放电定位探测器还配有波导杆,可实现接触式测量,能够检测到微弱的超声波信号。

  • 测量范围:-7dBpV~68dBuV
  • 分辨率:1dB
  • 精度:±1dB
  • 传感器灵敏度:-65dB (0dB=1volt/ μ bar 有效值SPL)
脉冲电流法测量

宽频带电流互感器:宽频带电流互感器为开口式设计,可以方便的卡在各种接地线上,其带宽为10kHz-5MHz ,可感应出从其中穿过的脉冲电流信号。

  • 带宽:10kHz~5MHz
  • 安装方式:开口卡装
  • 接口方式:50ΩBNC
  • 测量范围:1pC~10000nC
  • 精度:10%
  • 局部放电在线(带电)巡回检测
  • 采用TEV传感器、超声传感器和宽频带电流互感器在线巡测高压开关柜局部放电情况。
  • 实时显示检测到的放电波形和数据。
  • 随时查阅已保存的高压开关柜局部放电图形。
  • 可通过乙太网实现数据上传。
局部放电检测
  • 独立二通道数字式局部放电测量,同步采样、处理、显示(相当于两台单通道局放仪)
  • 同时从变压器的多个测试点引入信号,对变压器局部放电进行电气法定位分析
  • 局部放电重复放电次数的测量、统计、分析
  • 内、外同步随意选择,并具有零标指示及相位分辨功能
  • 显示方式:自由选择椭圆、直线、正弦三种显示方式
  • 单个放电脉冲波形分析、确定放电性质
  • 自动定时、手动随时保存试验数据和波形,并可重新显示、分析过去已保存的试验记录
  • 增益范围:各通道单独调节,波形显示可随时平滑调节且不影响测量结果
  • 可对特殊或随机波形进行单次捕捉抓取并进行详细分析
  • 独特的天线接收干扰关门技术,可屏蔽掉来自空间的电磁波干扰
  • 抗静态干扰功能,可去除相位固定的干扰信号
  • 抗动态干扰功能,可去除随机出现的大幅值脉冲干扰
  • 相关滤波技术抗干扰功能,可有效去除与电源不同步的随机干扰
  • 极性判别功能,可通过区分试品内部与外部的信号极性,有效去除外部干扰
  • 对现场信号进行频谱分析后,可有针对性的选择无干扰频带进行试验,从而快速准确去除外界干扰
  • 局部放电智能识别功能,能够在特定条件下自动识别干扰信号和局放信号,并将干扰去除
  • 任意相位开窗,单窗、双窗任选,360度内任意选择自由开窗

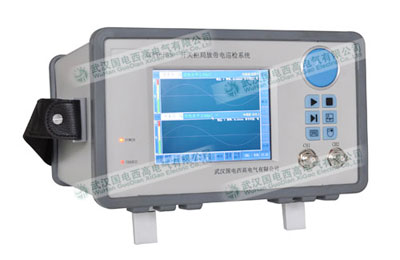

主机
