首页>>产品中心>> 其他 >>GM-T 系列特大功率可调数字高压兆欧表(停产)
阅读次数:6762

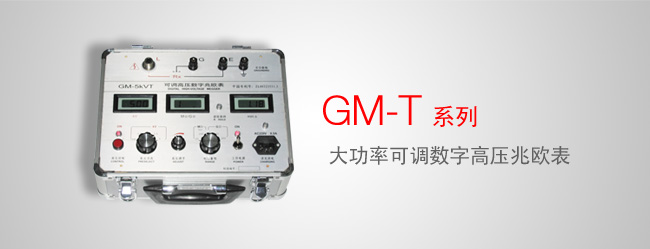

GM-T 系列特大功率可调数字高压兆欧表(停产)

选型
产品概述

GM-T系列特大功率可调高压数字兆欧表是由我们中国电器研究院1996年应武汉高压研究院的要求而设计的一款适合中国国情的专供电力系统现场测量使用的绝缘测量仪器,设计已申请专利,现于2012年9月,我们应广大用户的需要,出本新产品为GM-T型特大功率可调数字高压兆欧表,短路电流从10mA提高到30mA!!!以解决更远程特高压电缆、更大电容的绝缘电阻等测量的需要。

产品特点
  • 具有强力抗电场感应干扰能力,达到>2mA(50Hz),
  • 测试电源的短路电流30mA(GM-5kVT、GM-10kVT),15mA(GM-20kVT)。更适应特大容量、大电感的测试,以及抗特强干扰的需要。
  • 电阻测量范围宽广,从0.5MΩ~200GΩ(GM-20kV型至2000GΩ),读数准确、分辨力高。
  • 测试电源的电压范围宽广,可选择0.25、0.5、1、2.5、5、10、20kV,也可从0V平滑调起连续调节到需要的电压。
  • 具有计时报时功能,方便使用者记录分析被测量对象的吸收比和极化指数的需要。
产品参数
1.  产品规格
型     号 测 试 电 压 * 电压准确度 短路电流
GM-5kVT 0.25 、 0.5 、 1 、 2.5 、 5kV ±( 5%+10V ) > 30mA
GM-10kVT 0.5 、 1 、 2.5 、 5 、 10kV ±( 5%+10V ) > 30mA
GM-20kVT 0.5 、 1 、 2.5 、 5 、 10 、 20kV ±( 5%+10V ) > 15mA
*-- 测试电压可从 0 伏起平滑连续调节到需要值。 2.  量程与准确度:
型    别 量    程 电 阻 测 量  有 效 范 围 准  确  度 *
GM-5kVT GM-10 kV T GM-20kVT 20M Ω 0.5 ~ 19.99  M Ω ± (5%+5 字 )
200M Ω 5.0 ~ 199.9  M Ω ± (5%+5 字 )
2G Ω 0.05 ~ 1.999 G Ω ± (5%+5 字 )
20G Ω 0.5 ~ 19.99  G Ω ± (5%+5 字 )
200G Ω 5.0 ~ 199.9  G Ω ± (10%+10 字 )
GM-20kVT  2000G Ω 5  ~  1999  G Ω ± (20%+10 字 ) (湿度≤ 70% )
   *-- M Ω量程定标电压为 0.5kV
       G Ω量程定标电压为 2.5kV
      保证电阻测量准确度的测试电压范围: 20% 以上电压量程标称值。
  当测试电压高于 8kV ,为准确测量高于 20G Ω电阻,裸露在空气的高压电极导体应加屏蔽,避免空气电离带来影响。
3.  抗电场干扰能力: 2mA(50/60Hz)
4.  报时、报警功能:秒表显示最大值为 19 分 59 秒。 20 分钟一循环。声响报点为 15 秒、 60 秒、每分钟。到点报短促声响,电阻读数保持 5 秒,被测电阻低于量程下限,读数无效时以连续声报警。
5.  显示表 ; 三位半 LCD 数字表头三个,分别显示测试电压、电阻、时间。
6.  供电 ; 由内附 1.2V/2000mAh 镍氢可充电电池 14 节。带交流( 50/60Hz ) 220V 接入口对电池充电或浮充电工作。
7.  使用环境:温度:  0 ~ 40 ℃,相对湿度: 20 ~ 90%
8.  外形尺寸、重量: 315 × 240 × 155mm , 5kg
