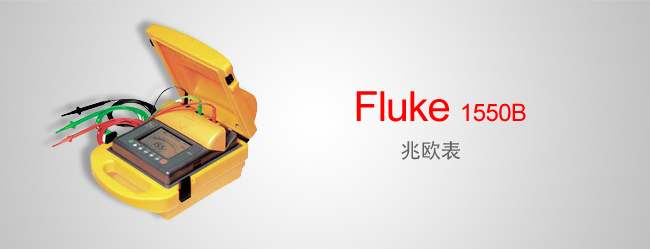

Fluke 1550B(停产) 兆欧表

选型

1550B是一款数字绝缘测试表,可在高达5000 V直流电压下测试开关设备、马达、发电机和线缆的绝缘情况。1550B可用于各种范围的测试:从简单的现场测试到定时测试和破坏性试验。测量结果存储能力和PC接口软件使其非常适宜于预防性维护工作。大负荷的测试线、探头和鳄鱼夹均可放在定制便携包内,作为坚固的现场测试套件提供。

  • 测试电压:250V、500 V、1000 V、2500 V 和 5000 V
  • 在250至1000伏的范围内,测试电压可按50伏的步进电压;在1000至5000伏的范围内,测试电压可按100伏的步进电压。
  • 0至 1 TΩ的绝缘电阻测量
  • 电压报警功能提示用户电源电压,可测量高达600 V 交流/直流电压
  • 保护系统消除了高阻测量时的表面漏流效应
  • 大屏幕模拟/数字显示详细的测量数据
  • 可测量线缆和绝缘电容
  • 漏泄电流测试
  • 0至5000伏的直流电压可用于破坏性试验
  • 1 到 99分钟的定时器
  • 自动计算吸收比和极化指数
  • 可在99个存储单元中存储所有测量参数
  • 包括 Quicklink 1550B软件和光缆
  • 两年质保
技术规格
测试电压 250 V DC 量程: 200 kΩ 至 5 GΩ
准确度: 5%
量程: 5 GΩ 至 50 GΩ
准确度: 20%
测试电压 500 V 直流 量程: 200 kΩ 至 10 GΩ
准确度: 5%
量程: 10 GΩ 至 100 GΩ
准确度: 20%
测试电压 1000 V 直流 量程: 200 kΩ 至 20 GΩ
准确度: 5%
量程: 20 GΩ 至 200 GΩ
准确度: 20%
测试电压 2500 V 直流 量程: 200 kΩ 至 50 GΩ
准确度: 5%
量程: 50 GΩ 至 500 GΩ
准确度: 20%
测试电压 5000 V 直流 量程: 200 kΩ 至 100 GΩ
准确度: 5%
量程: 100 GΩ 至 1 TΩ
准确度: 20%
短路电流 > 1 mA 且 < 2 mA
柱状图 量程: 0 至 1 TΩ
绝缘测试电压 准确度: 0% 至 10%,1 mA 负载电流时
感应交流电流抑制 最大: 2 mA
容性负载充电速率 5 s/μF
漏泄电流 量程: 1 nA 至 2 mA
准确度: ±(5% + 2 nA)
电容测量 量程: 0.01 μF 至 15.00 μF
准确度: ±(15% rdg + 0.03 μF)
实时电路指示器 量程: 30 V 至 600 V (AC/DC,50/60 Hz)
准确度: ±(5% + 2V)
定时器   1 - 99 分钟
可调: 1 分钟增量
指示: 1 秒的分辨率
斜波 所选测试电压的0% 到 100%,或者直接到破坏测试电压
环境技术指标
  • 工作温度:-20°C 至 +50°C
  • 储存温度:-20 °C 至 +65 °C
  • 湿度(非凝结)
    • 31 °C时为80%
    • 50 °C时为50%
  • 防尘/防水:IP-40
  • 操作海拔高度:2,000 m
安全特性
  • 安全等级:EN 61010-1, CAT III 600V, EN61557, Parts 1 & 2
  • 抗电磁干扰能力: EN 61326
机械和一般技术规格
  • 尺寸:170 x 242 x 330 mm
  • 重量:4 kg (含电池)
  • 电池:12 V 铅酸电池,可重复充电
  • 保修:2 年
  • 电池寿命:
    测试电压 测试次数
    250 V: 4100
    500 V: 3600
    1000 V: 3200
    2500 V: 2500
    5000 V: 1500
  • 震动和振动:MIL-PRF-28800F, Class II
  • 充电器输入:交流:85 至 250 V AC,50/60 Hz,50 VA
Quicklink 软件

随Fluke 1550B提供Quicklink软件和板上存储器,可以分别存储测试结果。通过集成的红外通信接口(IRDA PORT),可将数据下载至串行打印机或计算机。

软件要求

Fluke Quicklink 1550B软件需要运行Windows® 95/98/Me/NT4.0/2000 或 XP的PC。

安全标准

所有输入保护级别为IEN61010-1 CAT III 600 V。1550B符合EN 61557 parts 1 和 2要求。
