三分钟变压器预防试验,三十年远离电力故障

售后保障

电力变压器在电力系统中广泛的用来升高或降低电压,是电力系统中不可缺少的重要电气设备,现代生产的变压器虽然在技术各材料方便又有所突破,结构上比较可靠,但相当于输电线路和发电机来说,变压器故障的几率是比较大的, 一旦变压器出现故障,将会产生停电面大,周期长的严重后果,所以每年一次的预防性试验尤为重要,为了保障电力系统安全连续的供电,并将故障和异常情况减少到最小,应根据变压器的容量和重要程度的不同,提前做好一系列的变压器预防性试验,以便及时杜绝变压器的故障发生。

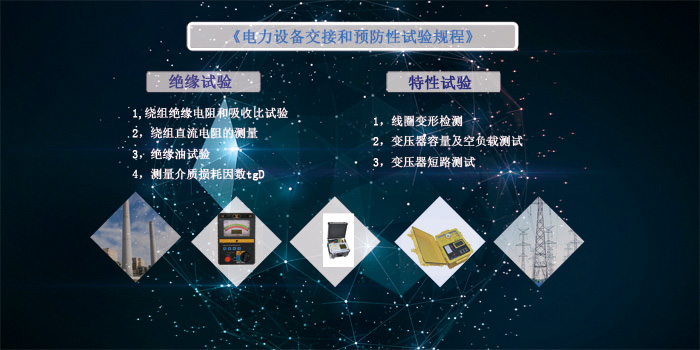

根据《电力设备交接和预防性试验规程》规定的试验项目及试验顺序变压器试验项目可分为绝缘试验和特性试验两类。

1,绕组绝缘电阻和吸收比试验

主要诊断变压器由于机械,电厂,温度,化学等作用及潮湿污秽影响程度,能灵敏反应变压器绝缘整体受潮,整体劣化和绝缘贯穿性缺陷,是变压器能否投入运行中的重要参考之一,我们一般使用绝缘电阻测试仪来检测,测量时,变压器被侧线圈的引线端应短接,非被测试的引线端均应接地,通过对变压器绝缘电阻的测量,能够发现变压器的贯通性的缺陷,整体受潮及脏污。

2,绕组直流电阻的测量

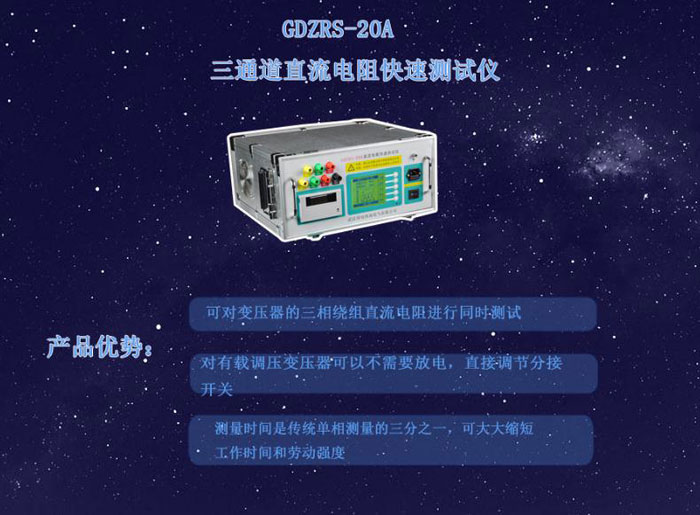

主要诊断绕组绝缘和电流回路连接状态的试验,能反应绕组焊接质量,绕组匝间短路,绕组断股或者分接开关及导线接触不良等故障,实际上它也是判断各种直流电子是否平衡,调压开关档是否正确的有效手段,我们一般是用变压器直流电阻测试仪去检测发现变压器回路中的某些重大缺陷。

3,绝缘油试验

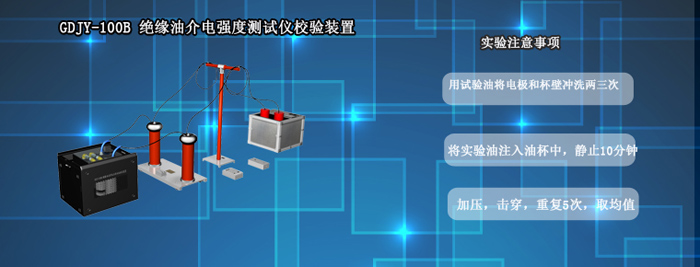

在变压器中,绝缘油是主要的绝缘和冷却介质 ,油的质量直接影响整体变压器的绝缘性能和寿命,我们一般使用绝缘油介电强度测试仪校验装置来试验绝缘油的电气强度,影响绝缘油电气强度的主要因素是油中所含的水分和杂质,我们试验是调整好电极间距离,用试验油将油杯和电极冲洗两三次,再将被试油注入油杯中,静止10分钟,然后匀速加压,并记录击穿电压,重复五次,取平均值,综合可全面发现变压器内部或局部的某些不易发现的故障。

4,测量介质损耗因数tgD

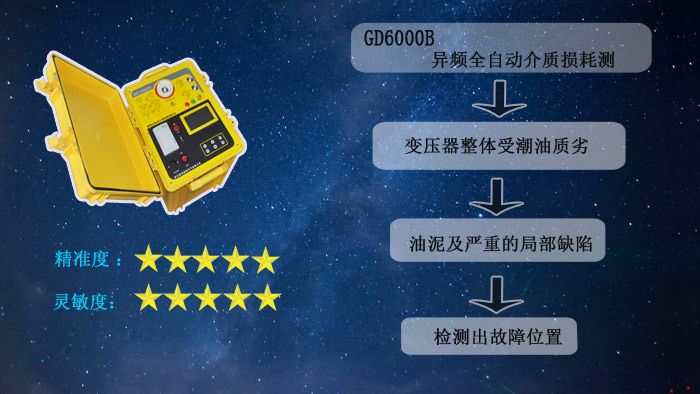

它主要用来检查变压器整体受潮油质劣化、绕组上附着油泥及严重的局部缺陷。介质测量常受表面泄露和外界条件(如干扰电场和大气条件)的影响, 因而要采取措施减少和消除影响。现场我们一般测量的是连同套管一起的tgD, 但为了提高测量的准确和检出缺陷的灵敏度,我们用异频全自动介质损耗测试,以判断缺陷所在位置.

特性试验有以下几种试验

1,线圈变形检测

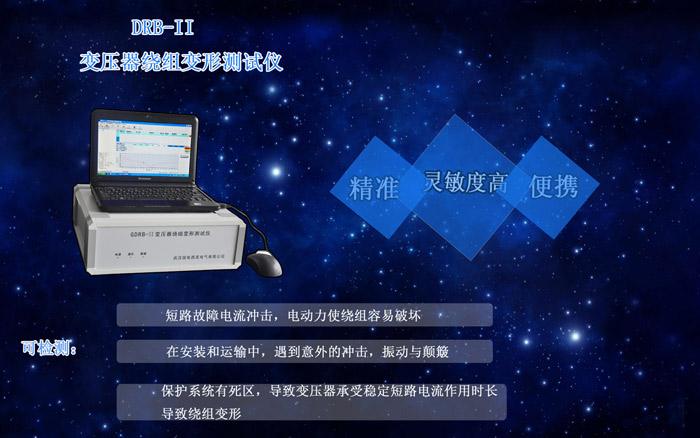

变压器绕组变形是指在电动力和机械力的作用下绕组的尺寸或形状发生不可逆的变化,包括轴向和径向尺寸的变化、器身转移、绕组扭曲、鼓包和匝间短路等。绕组变形是电力系统安全运行的一大隐患,一旦绕组变形而未被诊断继续投入运行则极可能导致事故严重时烧毁线圈。我们一般用来变压器绕组变形测试仪检测预防这一隐患。

2,变压器容量及空负载测试

变压器空载试验的主要目的是测量额定电压下铁芯中的空载电流I0%和空载损耗P0,以检测磁路的局部或整体缺陷。另外,在感应耐压试验前后,通过两次空载损耗测量结果的比较,可以判断绕组是否有匝间击穿等情况。 我们一般用变压器容量及空负载测试仪来测量发现:

(1)硅钢片间绝缘不良;

(2)铁芯极间、片间局部短路烧损;

(3)穿芯螺栓或绑扎钢带、压板、上轭铁等的绝缘部分损坏,形成短路;

(4)磁路中硅钢片松动、错位、气隙太大;

(5)铁芯多点接地;

(6)线圈有匝、层间短路或并联支路匝数不等,安匝不平衡等;

(7)误用了高耗劣质硅钢片或设计计算有误。

等这些异常情况,以杜绝故障的发生。

3,变压器短路测试

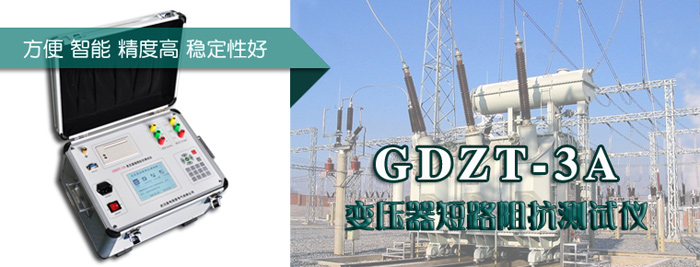

这一试验就称为变压器的短路试验。进行该试验的目的是要测量短路损耗和阻抗电压,以便确定变压器的并列运行;计算变压器的效率、热稳定和动稳定;计算变压器二次侧电压变动率以及确定变压器温升等,我们一般使用变压器短路阻抗测试仪来检测,可以发现以下缺陷:变压器各结构件或油箱箱壁中由于漏磁通所致的附加损耗过大和局部过热;油箱箱盖或套管法兰等附件损耗过大并发热;带负载调压变压器中的电抗绕组匝间短路;大型电力变压器低压绕组中并联导线间短路或换位错误,这些缺陷均可能使附加损耗显著增大。

从整体的预防方法试验项目总结而言,我们在变压器计划检修或者故障诊断中, 预防性试验结果是不可缺少的诊断参量,每个预防性试验项目不能孤立的去看待,应将几个项目的试验结果有机的结合起来综合去分析,这将有效的提高判断的准确性,只有客观的进行预防性试验工作,才能使电气设备预防性试验发挥有效积极的作用,及时,准确的判断电气设备的健康状态,保证电网的安全没稳定运行。
