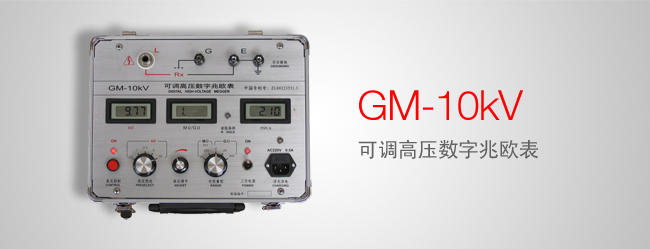

GM-10kV 可调高压数字兆欧表(停产)

选型
可调高压数字兆欧表
接线操作视频
产品概述

GM-10kV 可调高压数字兆欧表是1996~97年我国武汉高压研究院、广东省电力部门等向我院提出需要解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。它具有下列特点:

  • 具有强力抗电场感应干扰能力,达到2mA(50Hz),已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。
  • 测试电源的短路电流>5mA最大15mA。适应大容量、大电感的测试。
  • 电阻测量范围宽广,从0.5MΩ~200000MΩ。读数准确、分辨力高。
  • 测试电源的电压范围宽广,可选择0.25、0.5、1、2.5、5、10、15kV,也可从0V平滑调起连续调节到需要的电压。
  • 具有计时报时功能,提醒使用者记录,分析被测量对象的吸收比和极化指数。
产品参数
产品规格
型 号 测 试 电 压 电压准确度 短路电流
GM-5kV 0~0.25、0.5、1、2.5、5kV ±(5%+10V) >10mA
GM-10kV 0.5、1、2.5、5、10kV ±(5%+10V) >8mA
GM-15kV 1、2.5、5、10、15kV ±(5%+10V) >5mA
量程与准确度
量 程(限压) 电 阻 测 量 有 效 范 围 准 确 度
20MΩ/500V 0.5~19.99 MΩ ±(5%+5字)
200MΩ/1000V 5.0~199.9 MΩ ±(5%+5字)
2GΩ 0.05~1.999 GΩ ±(5%+5字)
20GΩ 0.5~19.99 GΩ ±(5%+5字)
200GΩ 5.0~199.9 GΩ ±(10%+10字)

GΩ量程定标电压为2.5kV

  • 抗电场干扰能力:2mA(50/60Hz)
  • 报时、报警功能:秒表显示最大值为19分59秒。20分钟一循环。声响报点为15秒、60秒、每分钟。到点报短促声响,电阻读数保持5秒,被测电阻低于量程下限,读数无效时以连续声报警。
  • 显示表;三位半LCD数字表头三个,分别显示测试电压、电阻、时间。
  • 供电;由内附1.2V/2000mAh镍氢可充电电池10节,共DC12V供电。带交流(50/60Hz)220V接入口对电池充电或浮充电工作。
  • 使用环境:温度: 0~40℃,相对湿度:20~90%
  • 外形尺寸、重量:315×240×155mm,5kg
